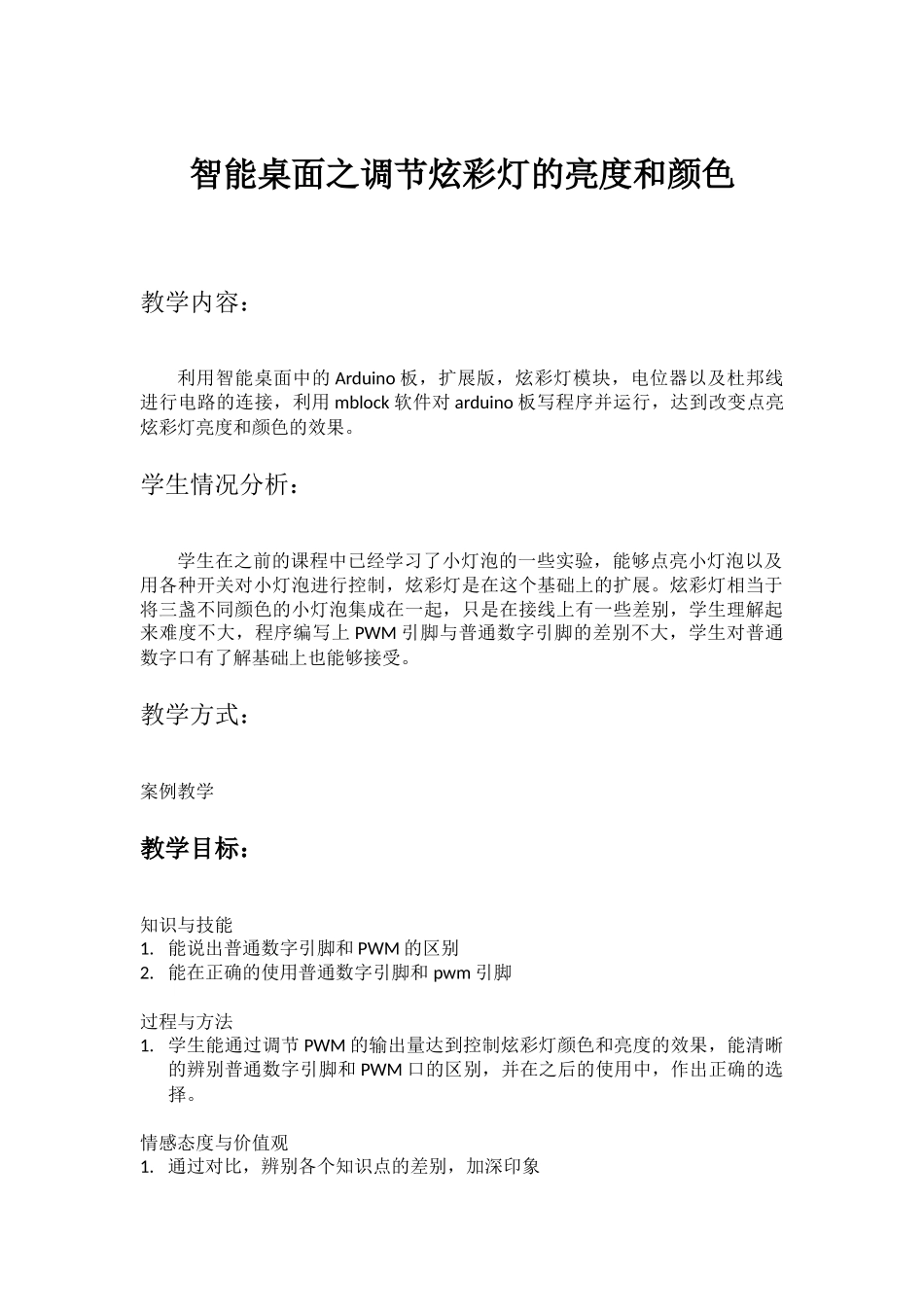

智能桌面之调节炫彩灯的亮度和颜色教学内容:利用智能桌面中的Arduino板,扩展版,炫彩灯模块,电位器以及杜邦线进行电路的连接,利用mblock软件对arduino板写程序并运行,达到改变点亮炫彩灯亮度和颜色的效果。学生情况分析:学生在之前的课程中已经学习了小灯泡的一些实验,能够点亮小灯泡以及用各种开关对小灯泡进行控制,炫彩灯是在这个基础上的扩展。炫彩灯相当于将三盏不同颜色的小灯泡集成在一起,只是在接线上有一些差别,学生理解起来难度不大,程序编写上PWM引脚与普通数字引脚的差别不大,学生对普通数字口有了解基础上也能够接受。教学方式:案例教学教学目标:知识与技能1.能说出普通数字引脚和PWM的区别2.能在正确的使用普通数字引脚和pwm引脚过程与方法1.学生能通过调节PWM的输出量达到控制炫彩灯颜色和亮度的效果,能清晰的辨别普通数字引脚和PWM口的区别,并在之后的使用中,作出正确的选择。情感态度与价值观1.通过对比,辨别各个知识点的差别,加深印象重难点:1.能说出普通数字引脚和PWM的区别。教学过程:1.导入:先向学生展示炫彩灯颜色和亮度变化的效果,让学生了解本堂课的目标。2.器材的介绍:本次实验用到的器材用到的常规器材有arduino板和扩展帮以及usb线,另外还有一些新用到的器材,炫彩灯模块和4根一排杜邦线。炫彩灯模块相当于红色、绿色和蓝色3个普通小灯泡的集成。3.器材的组合:炫彩灯的接线与普通的小灯泡有一些差别,它需要用3个不同的引脚进行控制,另外一个引脚是接地线,这次我们选择的是数字口9,10,11。PWM口是特殊的数字口,它的输出是0~255之间的任意数值。把炫彩灯的3个引脚分别接在扩展板的3个引脚上,接地线接在3个中任意排引脚的接地引脚上。4.学生动手组建器材,在连接炫彩灯和扩展板时老师给予一定的指导,保证每个学生都接线正确。5.程序编写:本次课程的程序编写相当于3个小灯泡同时运行的程序,也就是同时控制9,10,11这3个引脚的点位输出。我们可以先逐个地输出255,来确定每个引脚控制的颜色。然后我们就可以分别调节3个引脚的输出的数字大小变化来改变炫彩灯的颜色了。6.学生自主编写程序:学生可以自己动手编写并调节程序,从而确定每个引脚所控制的颜色,这样也能较深学生对炫彩灯结构的理解。在确定颜色之后,学生就可以自己来控制不同颜色的亮暗,这样就能调出不同的颜色。扩展延伸:用PWM口控制炫彩灯能达到霓虹灯的效果,但是直接在程序上调节十分的麻烦,所以在时候的课程中我们会用电位器进行控制,这样效果能更加便捷明显的展示。
