003大六角高强度螺栓连接工艺14222VIP免费

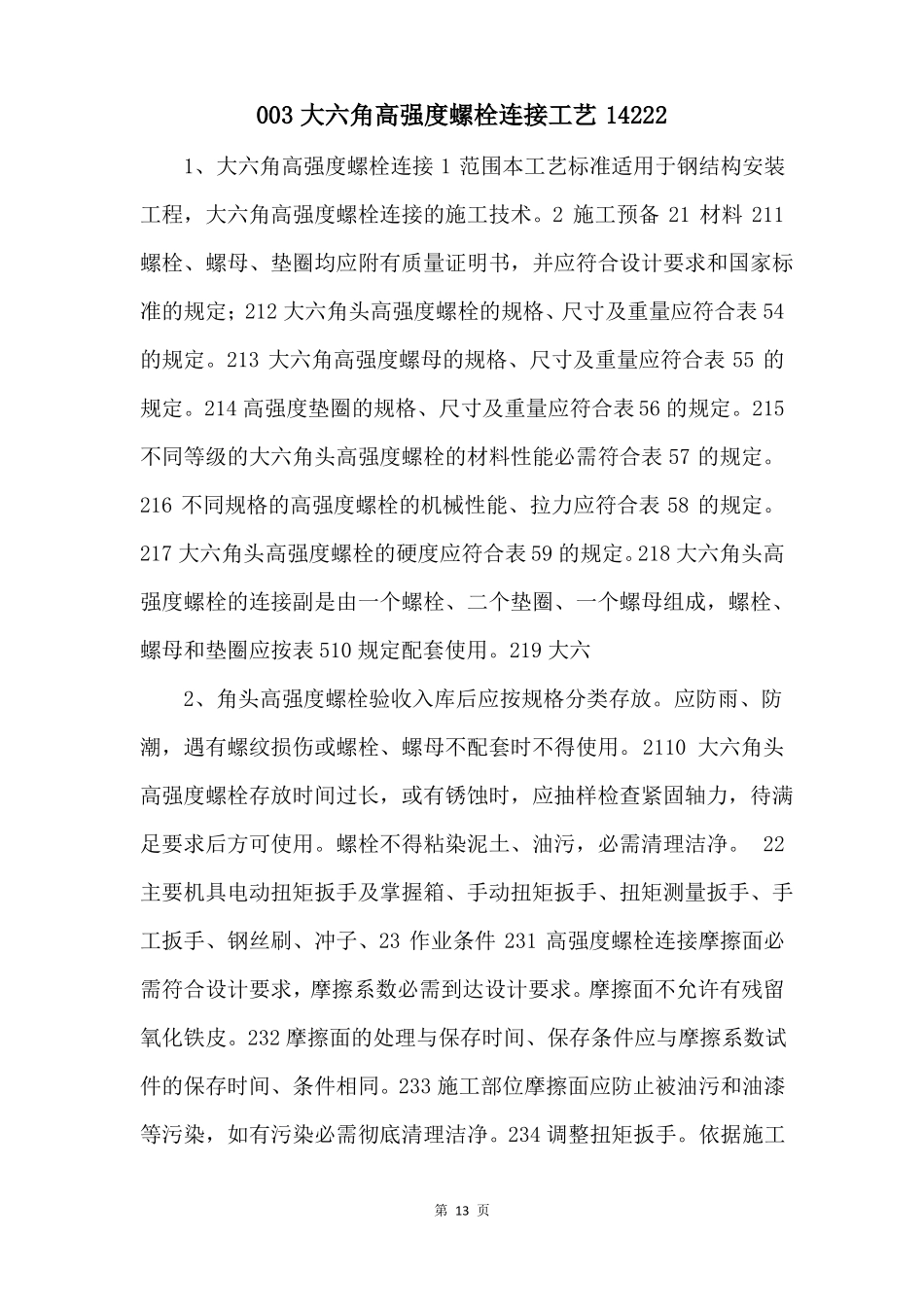

003大六角高强度螺栓连接工艺14222_第1页
1/7

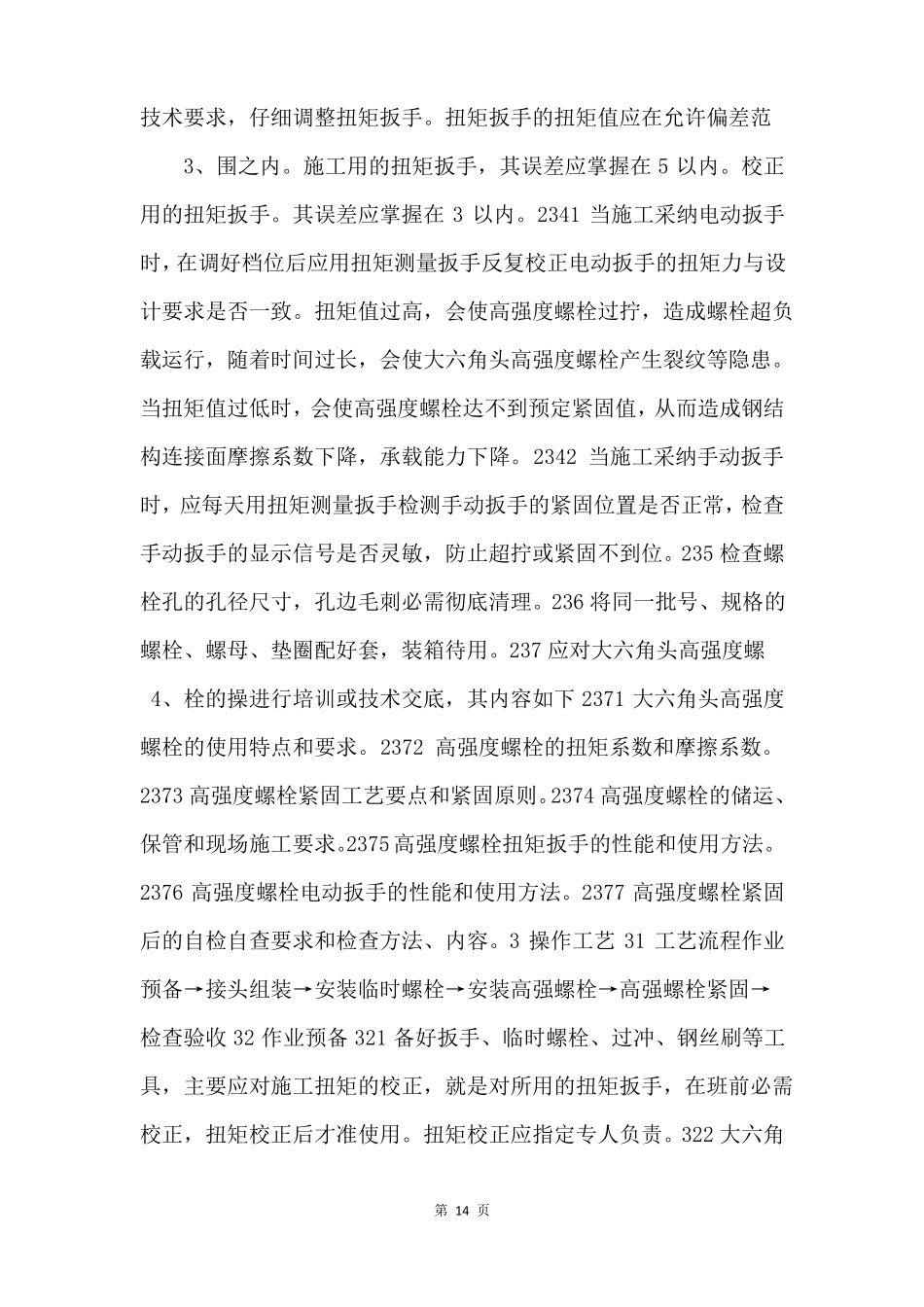

003大六角高强度螺栓连接工艺14222_第2页
2/7

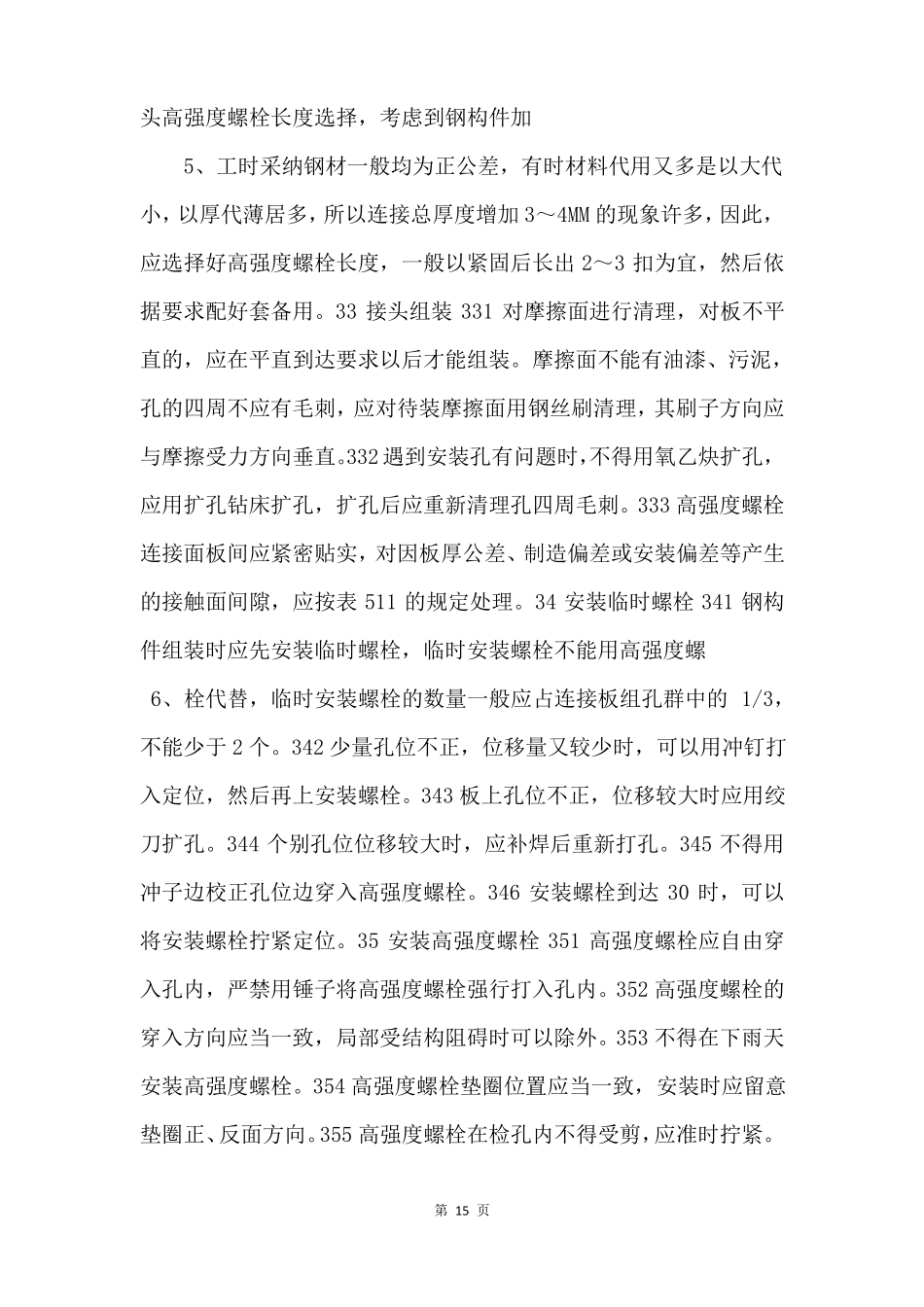

003大六角高强度螺栓连接工艺14222_第3页
3/7
003大六角高强度螺栓连接工艺142221、大六角高强度螺栓连接1范围本工艺标准适用于钢结构安装工程,大六角高强度螺栓连接的施工技术。2施工预备21材料211螺栓、螺母、垫圈均应附有质量证明书,并应符合设计要求和国家标准的规定;212大六角头高强度螺栓的规格、尺寸及重量应符合表54的规定。213大六角高强度螺母的规格、尺寸及重量应符合表55的规定。214高强度垫圈的规格、尺寸及重量应符合表56的规定。215不同等级的大六角头高强度螺栓的材料性能必需符合表57的规定。216不同规格的高强度螺栓的机械性能、拉力应符合表58的规定。217大六角头高强度螺栓的硬度应符合表59的规定。218大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成,螺栓、螺母和垫圈应按表510规定配套使用。219大六2、角头高强度螺栓验收入库后应按规格分类存放。应防雨、防潮,遇有螺纹损伤或螺栓、螺母不配套时不得使用。2110大六角头高强度螺栓存放时间过长,或有锈蚀时,应抽样检查紧固轴力,待满足要求后方可使用。螺栓不得粘染泥土、油污,必需清理洁净。22主要机具电动扭矩扳手及掌握箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、23作业条件231高强度螺栓连接摩擦面必需符合设计要求,摩擦系数必需到达设计要求。摩擦面不允许有残留氧化铁皮。232摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。233施工部位摩擦面应防止被油污和油漆等污染,如有污染必需彻底清理洁净。234调整扭矩扳手。依据施工第13页技术要求,仔细调整扭矩扳手。扭矩扳手的扭矩值应在允许偏差范3、围之内。施工用的扭矩扳手,其误差应掌握在5以内。校正用的扭矩扳手。其误差应掌握在3以内。2341当施工采纳电动扳手时,在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致。扭矩值过高,会使高强度螺栓过拧,造成螺栓超负载运行,随着时间过长,会使大六角头高强度螺栓产生裂纹等隐患。当扭矩值过低时,会使高强度螺栓达不到预定紧固值,从而造成钢结构连接面摩擦系数下降,承载能力下降。2342当施工采纳手动扳手时,应每天用扭矩测量扳手检测手动扳手的紧固位置是否正常,检查手动扳手的显示信号是否灵敏,防止超拧或紧固不到位。235检查螺栓孔的孔径尺寸,孔边毛刺必需彻底清理。236将同一批号、规格的螺栓、螺母、垫圈配好套,装箱待用。237应对大六角头高强度螺4、栓的操进行培训或技术交底,其内容如下2371大六角头高强度螺栓的使用特点和要求。2372高强度螺栓的扭矩系数和摩擦系数。2373高强度螺栓紧固工艺要点和紧固原则。2374高强度螺栓的储运、保管和现场施工要求。2375高强度螺栓扭矩扳手的性能和使用方法。2376高强度螺栓电动扳手的性能和使用方法。2377高强度螺栓紧固后的自检自查要求和检查方法、内容。3操作工艺31工艺流程作业预备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收32作业预备321备好扳手、临时螺栓、过冲、钢丝刷等工具,主要应对施工扭矩的校正,就是对所用的扭矩扳手,在班前必需校正,扭矩校正后才准使用。扭矩校正应指定专人负责。322大六角第14页头高强度螺栓长度选择,考虑到钢构件加5、工时采纳钢材一般均为正公差,有时材料代用又多是以大代小,以厚代薄居多,所以连接总厚度增加3~4MM的现象许多,因此,应选择好高强度螺栓长度,一般以紧固后长出2~3扣为宜,然后依据要求配好套备用。33接头组装331对摩擦面进行清理,对板不平直的,应在平直到达要求以后才能组装。摩擦面不能有油漆、污泥,孔的四周不应有毛刺,应对待装摩擦面用钢丝刷清理,其刷子方向应与摩擦受力方向垂直。332遇到安装孔有问题时,不得用氧乙炔扩孔,应用扩孔钻床扩孔,扩孔后应重新清理孔四周毛刺。333高强度螺栓连接面板间应紧密贴实,对因板厚公差、制造偏差或安装偏差等产生的接触面间隙,应按表511的规定处理。34安装临时螺栓341钢构件组装时应先安装临时螺栓,临时安装螺栓不能用高强度螺6、栓代替,临时安装螺栓的数量一般应占连接板组孔群中的1/3,不能少于2个。342少量孔位不正,位移量又较少时,可以用冲钉打入定位,...
