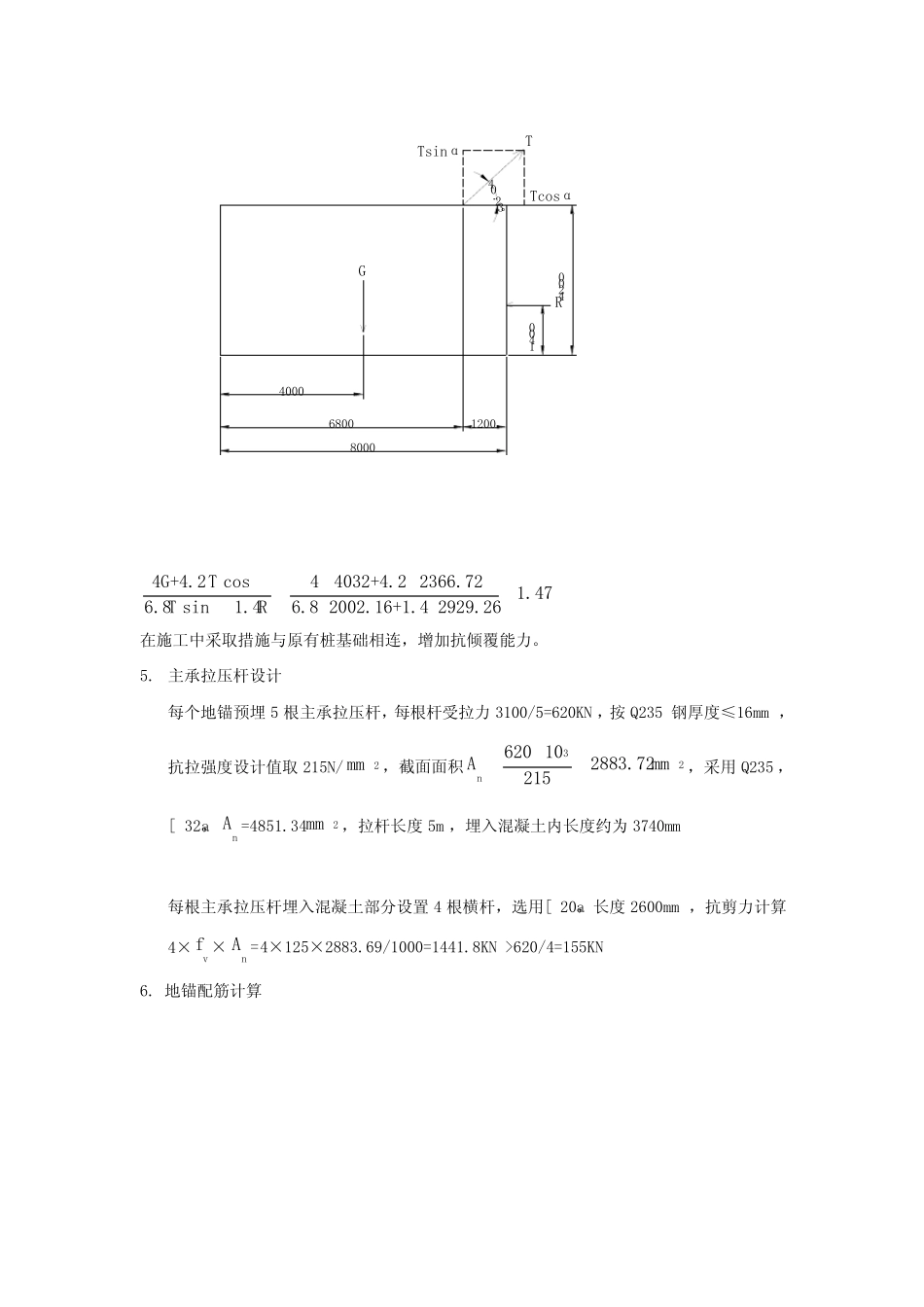

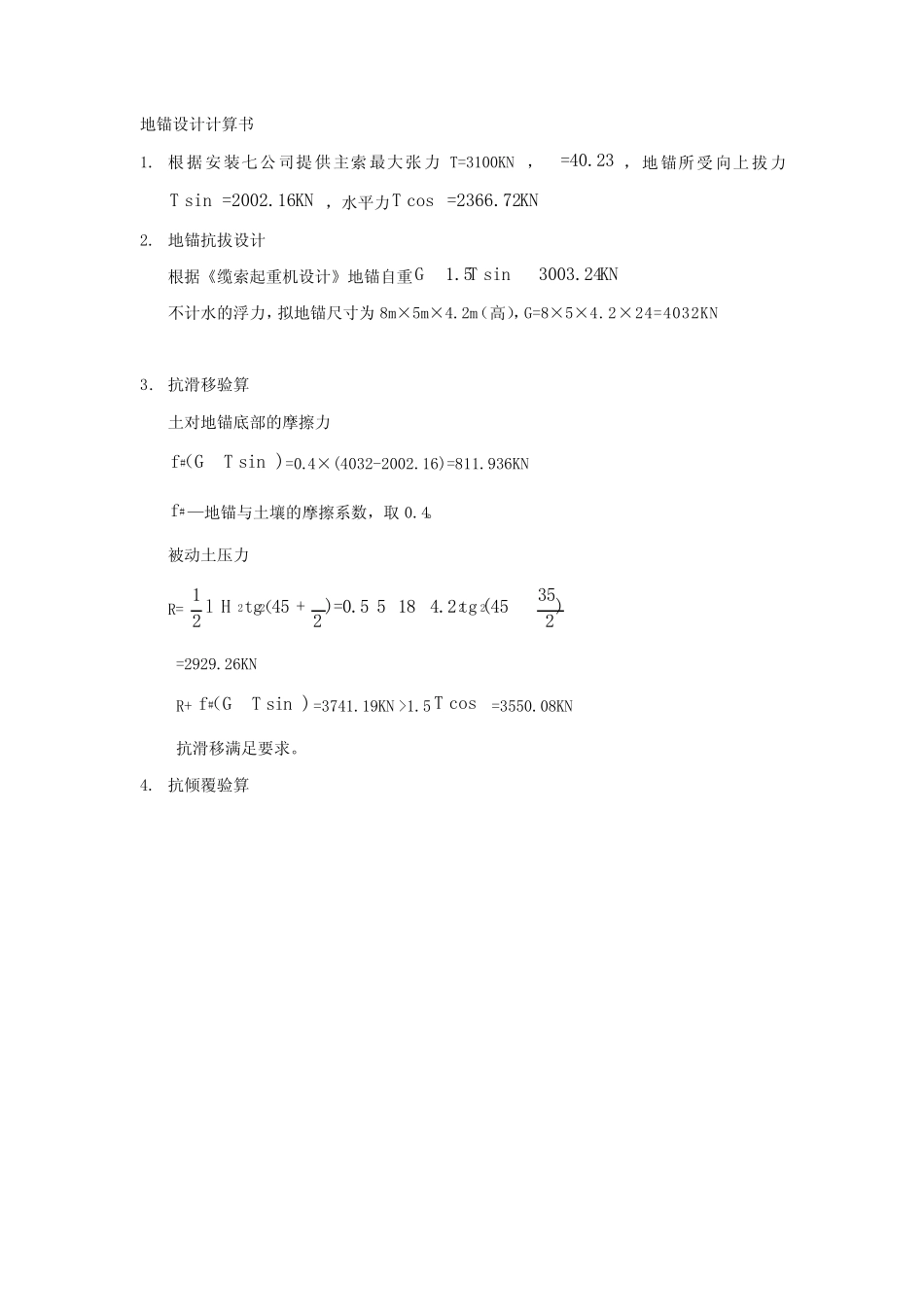

地锚设计计算书00001.根据安装七公司提供主索最大张力T=3100KN，=40.23，地锚所受向上拔力sin=2002.16TKN，水平力cos=2366.72TKN00002.地锚抗拔设计0000根据《缆索起重机设计》地锚自重1.5sin3003.24GTKN0000不计水的浮力，拟地锚尺寸为8m×5m×4.2m（高），G=8×5×4.2×24=4032KN0003.抗滑移验算0000土对地锚底部的摩擦力0000#fsin)GT（=0.4×(4032-2002.16)=811.936KN0000#f—地锚与土壤的摩擦系数，取0.4。0000被动土压力0000R=2222135ltg45+)=0.55184.2tg(45)222H（000=2929.26KN0000R+#fsin)GT（=3741.19KN>1.5cosT=3550.08KN0000抗滑移满足要求。00004.抗倾覆验算000040.23°TTcosαTsinαGR4000140042006800800012004G+4.2cos44032+4.22366.721.476.8sin1.46.82002.16+1.42929.26TTR在施工中采取措施与原有桩基础相连，增加抗倾覆能力。00005.主承拉压杆设计0000每个地锚预埋5根主承拉压杆，每根杆受拉力3100/5=620KN，按Q235钢厚度≤16mm，抗拉强度设计值取215N/2mm，截面面积32620102883.72215nAmm，采用Q235，[32a，nA=4851.342mm，拉杆长度5m，埋入混凝土内长度约为3740mm00每根主承拉压杆埋入混凝土部分设置4根横杆，选用[20a，长度2600mm，抗剪力计算4×vf×nA=4×125×2883.69/1000=1441.8KN>620/4=155KN0006.地锚配筋计算0000
