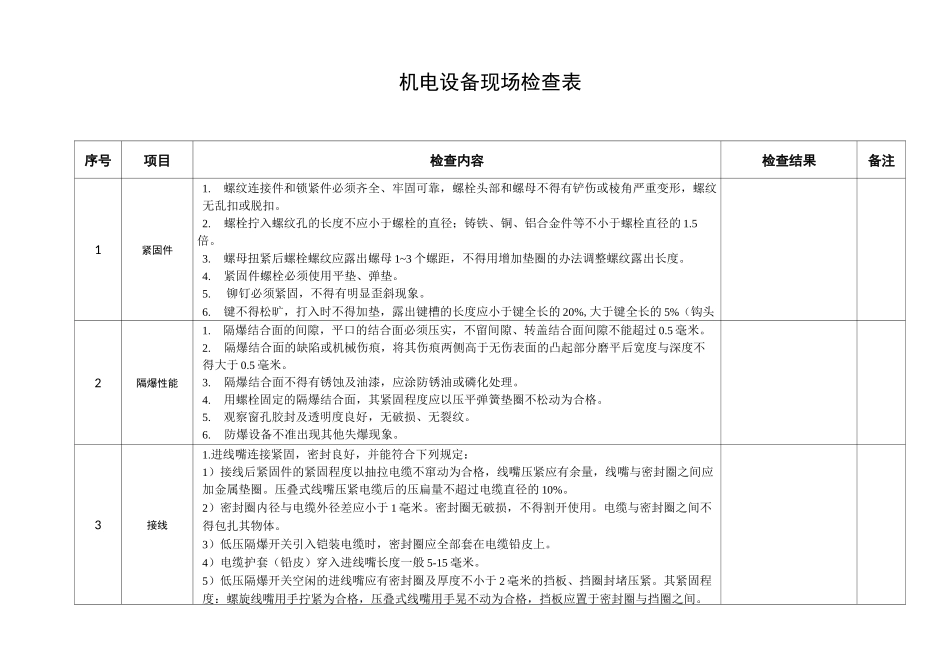

机电设备现场检查表序号项目检查内容检查结果备注1紧固件1.螺纹连接件和锁紧件必须齐全、牢固可靠，螺栓头部和螺母不得有铲伤或棱角严重变形，螺纹无乱扣或脱扣。2.螺栓拧入螺纹孔的长度不应小于螺栓的直径；铸铁、铜、铝合金件等不小于螺栓直径的1.5倍。3.螺母扭紧后螺栓螺纹应露出螺母1~3个螺距，不得用增加垫圈的办法调整螺纹露出长度。4.紧固件螺栓必须使用平垫、弹垫。5.铆钉必须紧固，不得有明显歪斜现象。6.键不得松旷，打入时不得加垫，露出键槽的长度应小于键全长的20%,大于键全长的5%（钩头键不包括钩头的长度）。2隔爆性能1.隔爆结合面的间隙，平口的结合面必须压实，不留间隙、转盖结合面间隙不能超过0.5毫米。2.隔爆结合面的缺陷或机械伤痕，将其伤痕两侧高于无伤表面的凸起部分磨平后宽度与深度不得大于0.5毫米。3.隔爆结合面不得有锈蚀及油漆，应涂防锈油或磷化处理。4.用螺栓固定的隔爆结合面，其紧固程度应以压平弹簧垫圈不松动为合格。5.观察窗孔胶封及透明度良好，无破损、无裂纹。6.防爆设备不准出现其他失爆现象。3接线1.进线嘴连接紧固，密封良好，并能符合下列规定：1）接线后紧固件的紧固程度以抽拉电缆不窜动为合格，线嘴压紧应有余量，线嘴与密封圈之间应加金属垫圈。压叠式线嘴压紧电缆后的压扁量不超过电缆直径的10%。2）密封圈内径与电缆外径差应小于1毫米。密封圈无破损，不得割开使用。电缆与密封圈之间不得包扎其物体。3）低压隔爆开关引入铠装电缆时，密封圈应全部套在电缆铅皮上。4）电缆护套（铅皮）穿入进线嘴长度一般5-15毫米。5）低压隔爆开关空闲的进线嘴应有密封圈及厚度不小于2毫米的挡板、挡圈封堵压紧。其紧固程度：螺旋线嘴用手拧紧为合格，压叠式线嘴用手晃不动为合格，挡板应置于密封圈与挡圈之间。6）凡不符合上述规定之一者，即为失爆。2.接线装置齐全、完整、紧固，导电良好，绝缘座完整无裂纹、接线螺栓和螺母无损伤，无放电痕迹，接线零件齐全，有卡爪，弹簧垫，背帽等。3.安全供电1）接地螺栓符合下列标准：a、电气设备的金属外壳和铠装电缆接线盒的外接地螺栓应齐全完整。b、电气设备接线盒应设有内接地螺栓。c、外接地螺栓直径：容量小于或等于5Kw的不小于M8；容量大于5Kw至10Kw不小于M10；容量大于10Kw的不小于M12；通讯、信号、按钮、照明灯等小型电气设备不小于M6。d、接地螺栓应进行电镀防锈处理，无串联接地或接地不良现象有良好的接地效果。2）接地线应符合下列规定：a、接主接地极的接地母线其截面积应不小于，镀锌铁线100平方毫米，扁钢100平方毫米（厚度不小于4毫米），铜线50平方毫米。b、电气设备外壳冋接地母线或局部接地极的联线和电缆接线盒两端的铠装。其截面积应不小于铜线25平方毫米；扁钢50平方毫米（厚度不小于4毫米）；镀锌铁线50平方毫米。3）接地极应符合下列规定：a、主接地极应符合下列规定：主接地极应用耐腐蚀的的钢板制成，其面积不小于0.75平方米，厚度不小于5毫米。b、局部接地极应符合下列规定：局部接地极可改置于巷道水沟或其它就近的潮湿处，设置在水沟的接地极应用面积不小于0.6平方米，厚度不小于3毫米的钢板或具有同等有效面积的钢管制成，并平放在水沟深处，可用直径不小于35毫米，长度不小于1.5米的钢管制成，管上至少钻20个直径不小于5毫米的透眼，并行垂直埋入地下。4）设备闭锁装置齐全可靠。4安全防护1.机房（硐室）和电气设备一切可能危及人身安全的裸露带电部分及转动部位，均需设防护罩、防护栏，并悬挂危险警告标志。2.机房（硐室）、临时配电点，应备有符合规定的防火器材。3.机房（硐室）、临时配电点，不得存放汽油、机油、绝缘油和其它易燃物品。用过的棉纱（破布）应存放在盖严的专用容器内，并放置在指定地点。4.设备表面无积尘，油垢及杂物。5彳氐压隔爆开关1.外观检查1）外冗无变形、无开焊、无锈蚀、托架无严重变形。2）操作手柄位置正确，板动灵活，与操作轴连接牢固。3）磁力起动器的按钮与手柄壳盖的闭锁关系正常可靠，并有警告标志，低压真空馈电装置机械连锁装置齐全、可靠。4）接地螺栓、接地线完整齐全，接地标志明显。2.导线、带电螺栓、保护装置1）导线绝...
