电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

丙烯酸树脂胶粘剂配方10例..VIP免费

丙烯酸树脂胶粘剂配方10例.._第1页
1/10

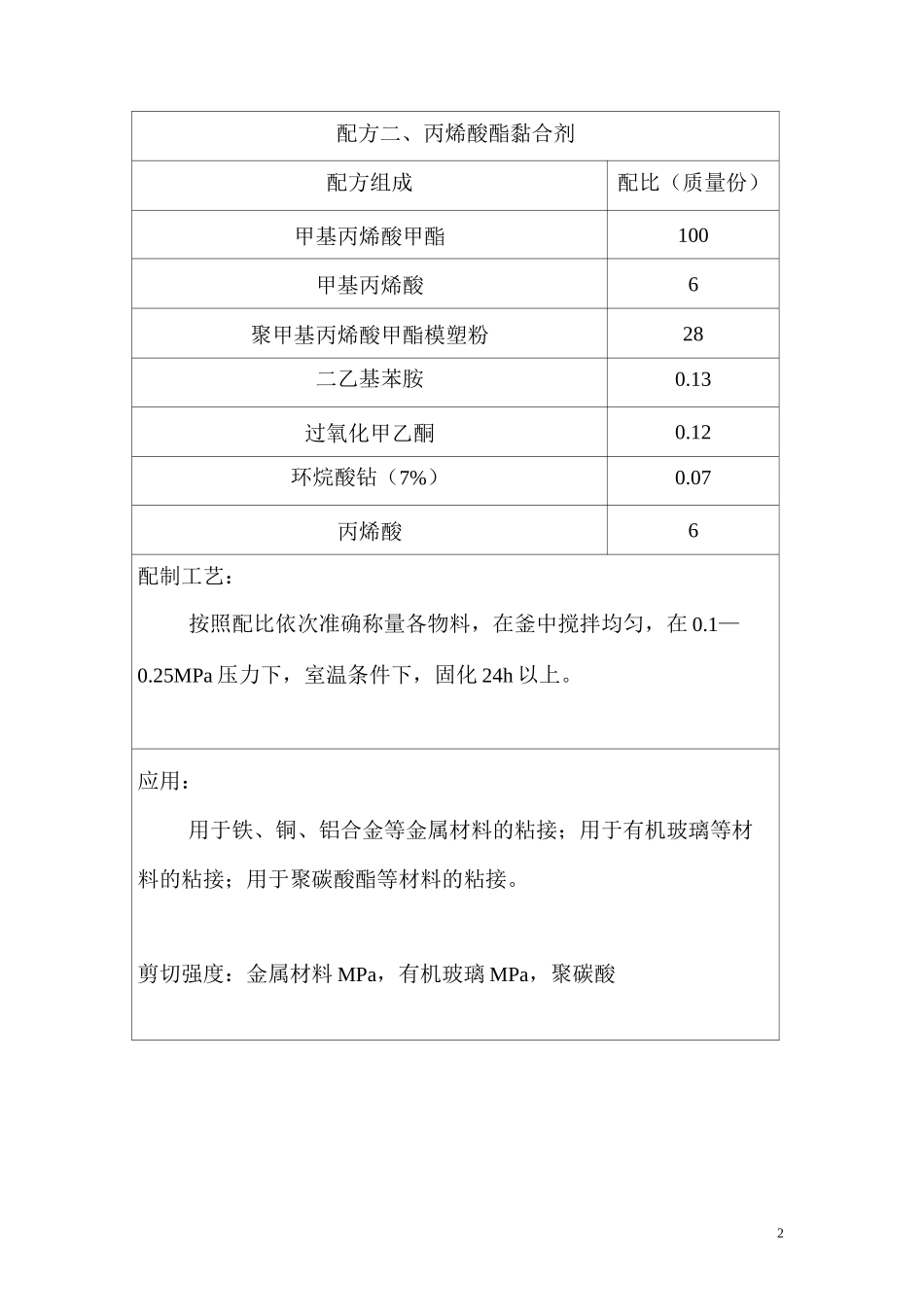

丙烯酸树脂胶粘剂配方10例.._第2页
2/10
丙烯酸树脂胶粘剂配方10例.._第3页
3/10
i丙烯酸树脂胶粘剂配方10例配方一、丙烯酸酯胶粘剂配方组成配比(质量份)甲基丙烯酸甲酯93甲基丙烯酸11聚甲基丙烯酸甲酯模塑粉27二乙基苯胺0.15过氧化甲乙酮0.1环烷酸钻(5.0%—7.0%)0.06配制工艺:按照配比依次准确称量各物料,在釜中搅拌均匀,在0.1—0.25MPa压力下,室温条件下,固化20h以上。应用:用于铁、铜、铝合金等金属材料的粘接;用于有机玻璃等材料的粘接;用于聚碳酸酯等材料的粘接。剪切强度:金属材料MPa,有机玻璃MPa,聚碳酸2配方二、丙烯酸酯黏合剂配方组成配比(质量份)甲基丙烯酸甲酯100甲基丙烯酸6聚甲基丙烯酸甲酯模塑粉28二乙基苯胺0.13过氧化甲乙酮0.12环烷酸钻(7%)0.07丙烯酸6配制工艺:按照配比依次准确称量各物料,在釜中搅拌均匀,在0.1—0.25MPa压力下,室温条件下,固化24h以上。应用:用于铁、铜、铝合金等金属材料的粘接;用于有机玻璃等材料的粘接;用于聚碳酸酯等材料的粘接。剪切强度:金属材料MPa,有机玻璃MPa,聚碳酸3配方三、丙烯酸酯胶配方组成配比(质量份)乙二醇双甲基丙烯酸酯6.0—8.5甲基丙烯酸甲酯55甲基丙烯酸丁酯12氯丁橡胶3乙二醇-顺酐不饱和聚酯树脂1聚苯乙烯35气溶胶0.8石蜡0.3双异羟丙基对甲基苯胺0.5对苯二酚0.007配制工艺:该配方反应活性高,在上述组分中加入3%过氧化苯甲酰的DOP溶液(50%),即可在室温固化。粘接铝合金和碳钢中,抗剪切强度均在30MPa以上。4配方四、不锈钢用粘合剂配方组成配比(质量份)甲聚甲基丙烯酸甲酯粉末100氧化锆11过氧化苯甲酰2.5乙甲基丙烯酸甲酯90甲基丙烯酸丁酯17二甲基对甲苯胺2丙羧甲基纤维素工艺配制:将10份固相组分与3份羧甲基纤维素粉末均匀混合,加入适量液相组分,再加入10份水调和均匀,涂在粘和处即可。5配方五、PVC板粘接胶配方组成配比(质量份)A氯磺化苯乙烯40甲基丙烯酸甲酯5甲基丙烯酸8二甲基丙烯酸-1,3-丁二烯酯1环氧树脂2.5异丙苯过氧化氢0.12,6-二叔丁基-4-甲基苯酚0.05B氯乙烯-醋酸乙烯(6:1)12丁醛6苯胺6甲乙酮96使用方法:将A和B组分分别涂在要粘接的PVC板处,粘合15分钟,固化72个小时。其剪切强度可达18MPa以上.。6配方六、聚甲基丙烯酸甲酯胶粘剂配方组成配比(质量份)甲基丙烯酸甲酯50甲基丙烯酸丁酯50甲基丙烯酸10有机玻璃模塑料45二乙基苯胺0.15过氧化苯甲酰0.15环烷酸钻(6%)0.06应用:该配方用于金属和金属、金属和玻璃、玻璃和玻璃之间的粘接。7配方七、油面金属胶粘剂配方组成配比(质量份)A甲基丙烯酸羟乙基酯50甲基丙烯酸丁酯50甲基丙烯酸10端羟基丁晴橡胶45异丙苯过氧化氢3B二甲基苯胺3无水乙醇50应用:将A、B组分分别涂在金属表面进行粘接,放置24小时以上,其剪切强度可达12MPa。8配方八、丙烯酸胶粘剂配方组成配比(质量份)甲基丙烯酸甲酯60甲基丙烯酸丁酯40甲基丙烯酸10氯丁橡胶35ABS树脂55过氧化羟基异丙苯10二甲基苯胺4应用:室温下迭合30分钟,固化24小时。主要用于金属、塑料和橡胶的粘接。9配方九、丙烯酸胶粘剂配方组成配比(质量份)A甲基丙烯酸甲酯60甲基丙烯酸丁酯5甲基丙烯酸3端羟基丁晴橡胶15BABS70过氧化羟基异丙苯4促进剂3应用:室温下迭合30分钟,固化24小时。主要用于金属、塑料和橡胶的粘接。10配方十、丙烯酸胶粘剂配方组成配比(质量份)A丙烯酸树脂50丙二醇单甲基丙烯酸酯50B苯醌0.0004N,N-二甲基苯胺1.5对烷基烷过氧化物2甲酰胺0.9应用:应用于金属,尤其油面金属的粘接。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

丙烯酸树脂胶粘剂配方10例..

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
