人教版物理1杠杆课件(共39张PPT)VIP免费

人教版物理1杠杆课件(共39张PPT)_第1页
1/39
人教版物理1杠杆课件(共39张PPT)_第2页
2/39
人教版物理1杠杆课件(共39张PPT)_第3页
3/39

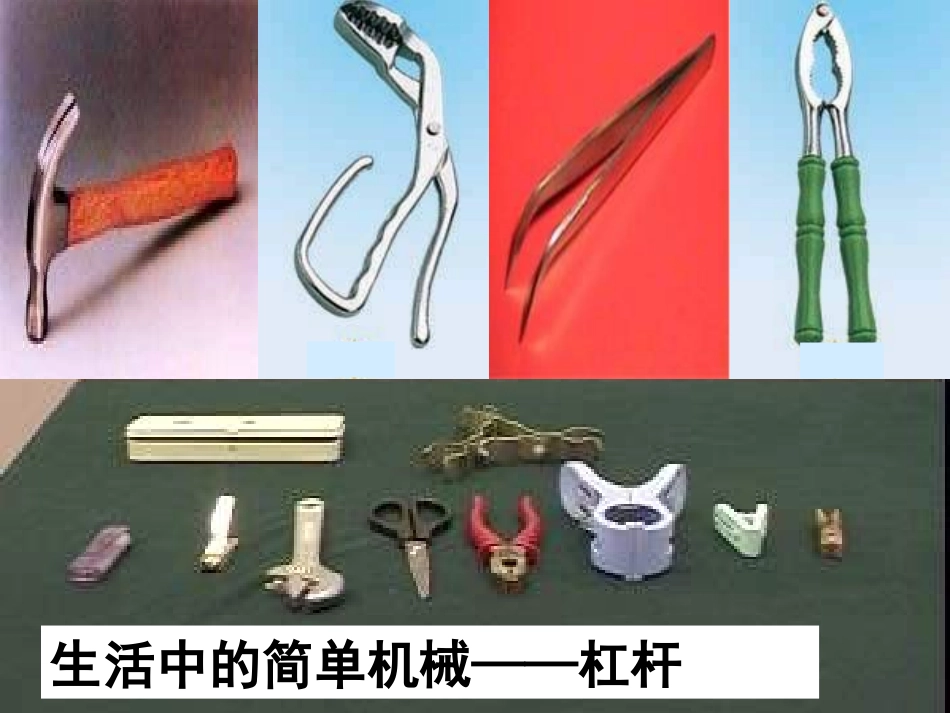

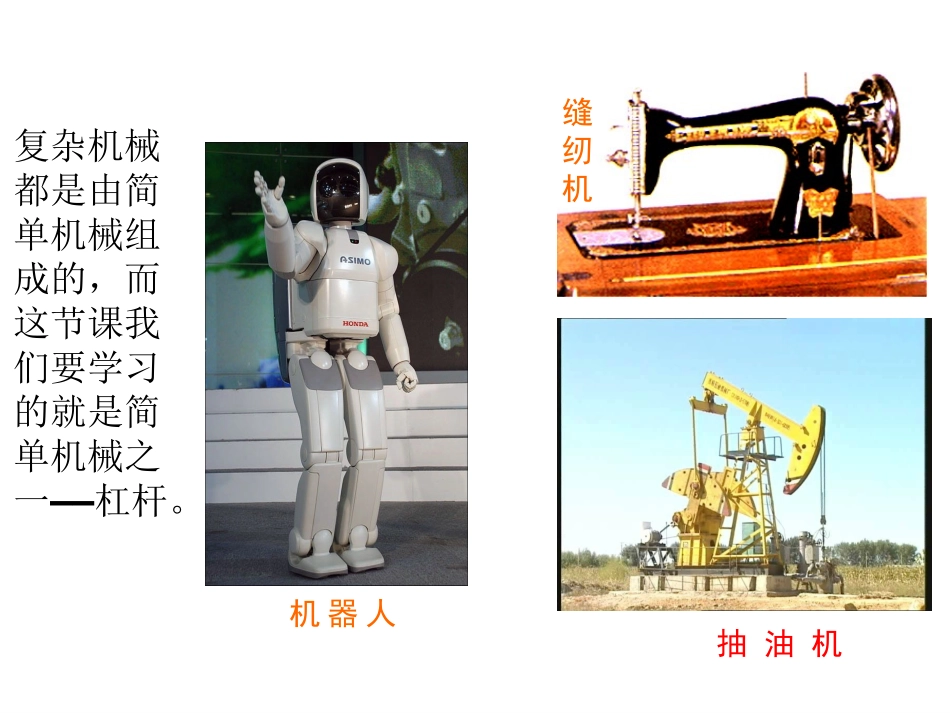

缝纫机人器机抽油机复杂机械都是由简单机械组成的,而这节课我们要学习的就是简单机械之一——杠杆。第十二章第十二章第一节:杠杆第一节:杠杆生活中的简单机械——杠杆这些工具在使用时,有什么共同特点?这些工具在使用时,有什么共同特点?它们工作时,能绕一个固定点转动。这三个用具有什么共同特点一、杠杆一根硬棒在力的作用下如果能绕着固定点转动,这根硬棒就叫做杠杆。(注意:硬棒可以是直的,也可以是弯曲的)要想了解杠杆的作用,我们先来了解几个名词OOF1F1F1F2F2F2OL1L2支点动力阻力动力臂阻力臂支点:杠杆绕着转动的固定点,用O表示。动力:使杠杆转动的力,用F1表示。动力臂:支点到动力作用线的垂直距离,用L1表示。阻力:阻碍杠杆转动的力,用F2表示。阻力臂:支点到阻力作用线的垂直距离,用L2表示。((力的作用线力的作用线:过力的作用点,:过力的作用点,沿力的方向的直线沿力的方向的直线))L2L1BF2OF1AF2BOAF1画出图中各力的力臂(1)找出支点的位置(3)从支点作动力、阻力作用线的垂线(2)确定动力、阻力作用线(4)标垂足,定力臂F1F2L1L2O试着画出各力和力臂试一试画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2O想一想练习找出下列各图中动力和阻力,并画出杠杆力臂。OF1F2L1L2在杠杆的使用中,杠杆的平衡状态是一种非常重要的状态。杠杆在满足什么条件时才会平衡呢?图1图2问:图1与图2有何不同之处?图1在水平位置,图2不在水平位置问:图1与图2有何相同之处?都处于静止状态杠杆的平衡状态思考:怎么的杠杆才算平衡呢?当杠杆在动力和阻力的作用下静止时,或作缓慢地匀速转动时,我们说杠杆平衡了。思考与讨论★杠杆两端装置两只可调节的螺母,能起什么作用?※为什么要求杠杆静止时,在水平位置呢?归纳结论★作用是调节杠杆自身的平衡※便于直接读出力臂的大小。实验探究:杠杆的平衡条件1提出问题:杠杆平衡时,动力、动力臂、阻力、阻力臂之间存在着怎样的关系?2猜想与假设:假设一:假设二:假设三:假设四:F1+L1=F2+L2F1–L1=F2–L2F1/L1=F2/L2F1·L1=F2·L2实验次数动力F1/N(个)动力臂l1/cm(格)动力动力臂(个格)阻力F2/N(个)阻力臂l2/cm(格)阻力阻力臂(个格)123思考:F1L1与F2L2之间有什么样的关系呢?杠杆的平衡条件:动力X动力臂=阻力X阻力臂用字母表示为:F1L1=F2L2或结论:当杠杆平衡时,动力臂是阻力臂的几倍,动力就是阻力的几分之一例:一根杠杆动力臂与阻力臂之比是3:2,要使杠杆平衡,则动力与阻力之比是______.4、杠杆的分类•(1)省力杠杆:L1>L2,则F1F2,使用这类杠杆,虽然费力,但可以省距离。•(3)等臂杠杆:L1=L2,则F1=F2,使用这类杠杆,既不能省力,也不能省距离。省力杠杆费力杠杆等臂杠杆概念动力臂大于阻力臂的杠杆动力臂小于阻力臂的杠杆动力臂等于阻力臂的杠杆特点省了力,但费了距离费了力,但省了距离不省力也不费力不省距离不费距离实例撬棒、铡刀、瓶起子、镊子、理发剪刀天平三类杠杆的对比省力杠杆实例裁纸刀费力杠杆缝纫机脚踏板剪刀镊子人的胳膊筷子起重机一、杠杆及有关杠杆的几个概念支点:杠杆绕着转动的点(O点)动力:使杠杆转动的力(F1)阻力:阻碍杠杆转动的力(F2)动力臂:从支点到动力作用线的垂直距离(L1)阻力臂:从支点到阻力作用线的垂直距离(L2)二、杠杆的平衡条件:F1L1=F2L2或杠杆定义:杠杆定义:一根硬棒在力的作用下能绕着固定点转动三、杠杆的应用三、杠杆的应用省力杠杆动力臂>阻力臂费力杠杆动力臂<阻力臂等臂杠杆动力臂=阻力臂苏州园林常用的剪刀(粗枝剪、细枝剪、整篱剪),根据杠杆的特点请指出它们的名称:细枝剪整篱剪粗枝剪l2l1l1l2l1l2l1l2l2OF1F2l2l1l1l2F1F2OOF2F1l1l1F2l2OF1练习一:练习一:AABBCCDDABCD下列个杠杆是省力的()AA练习二:练习二:BBCCDDABC下列哪个杠杆是省距离的()D1、各式各样的剪刀都是一对对杠杆,要剪开较硬的物体,使用哪种剪刀最合适()BB练习练习2、如图所示是脚踩式垃圾箱的示意图,下列说法中正确的是()A.两杠杆均为省力杠杆B.两杠杆均为费力杠杆C.ABC为省力杠杆D.A'B’C...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

人教版物理1杠杆课件(共39张PPT)
