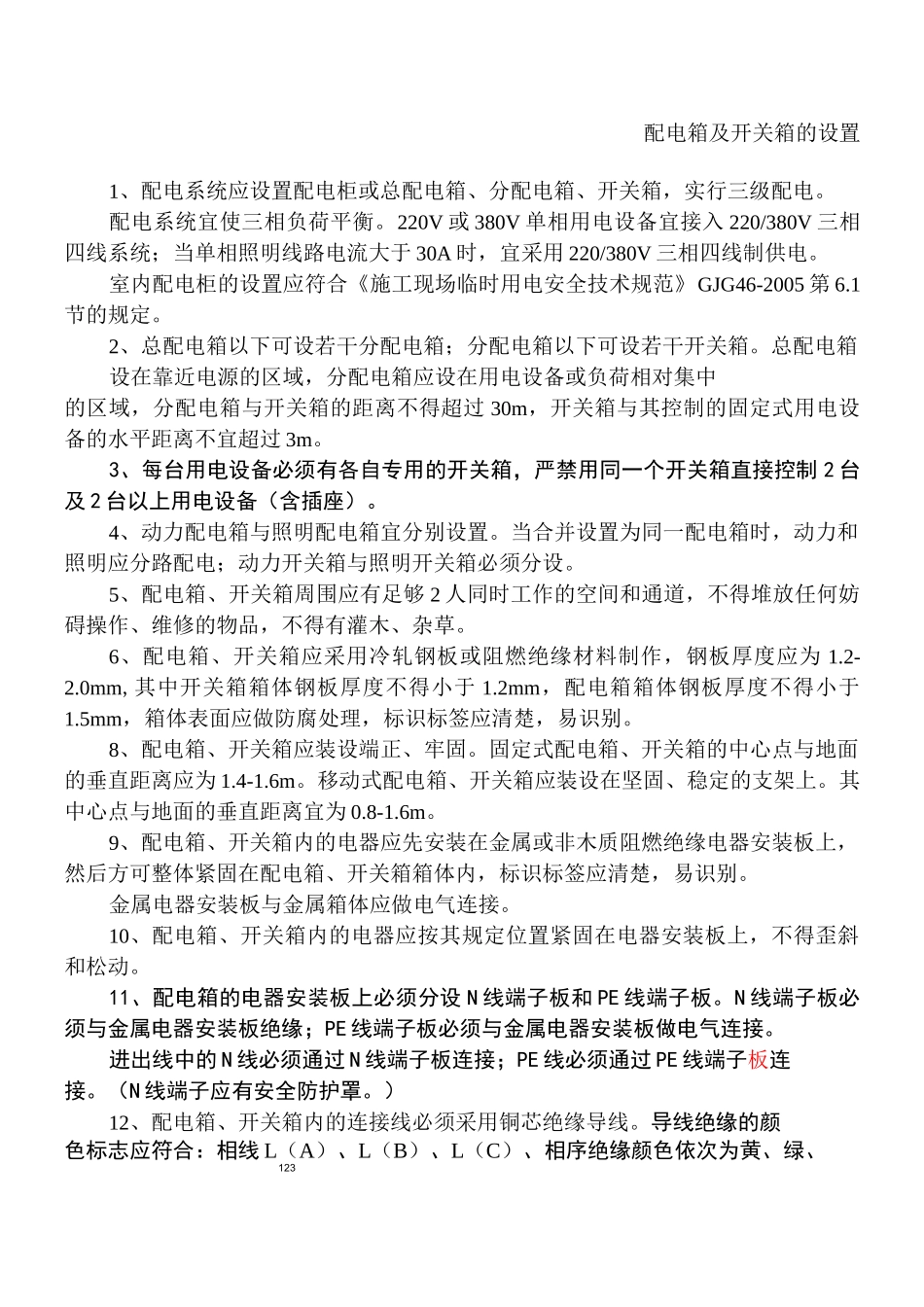

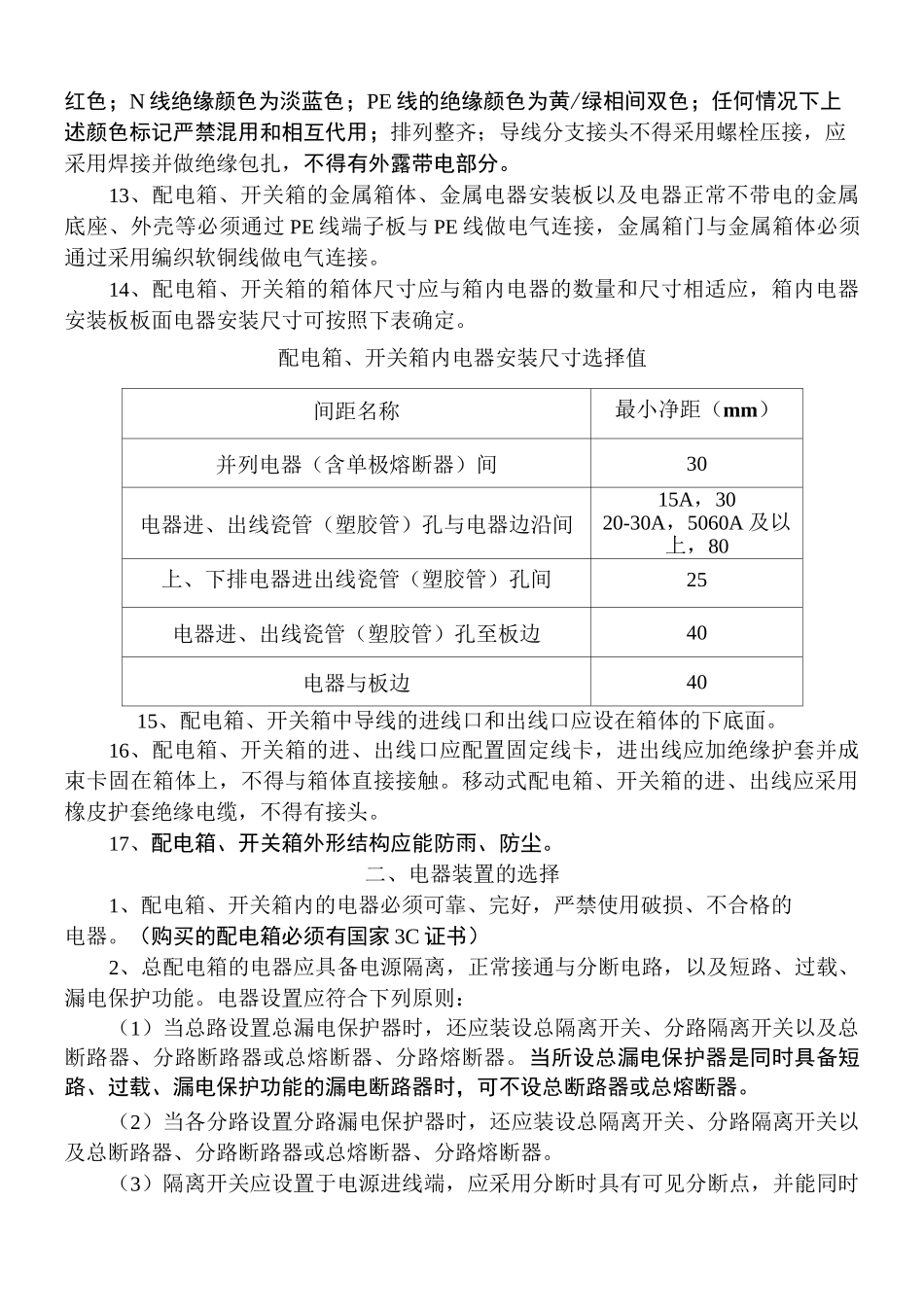

配电箱及开关箱的设置1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统宜使三相负荷平衡。220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。室内配电柜的设置应符合《施工现场临时用电安全技术规范》GJG46-2005第6.1节的规定。2、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。总配电箱设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。3、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。4、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。5、配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。6、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2-2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理，标识标签应清楚，易识别。8、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8-1.6m。9、配电箱、开关箱内的电器应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内，标识标签应清楚，易识别。金属电器安装板与金属箱体应做电气连接。10、配电箱、开关箱内的电器应按其规定位置紧固在电器安装板上，不得歪斜和松动。11、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。（N线端子应有安全防护罩。）12、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线绝缘的颜色标志应符合：相线L（A）、L（B）、L（C）、相序绝缘颜色依次为黄、绿、123红色；N线绝缘颜色为淡蓝色；PE线的绝缘颜色为黄/绿相间双色；任何情况下上述颜色标记严禁混用和相互代用；排列整齐；导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。13、配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。14、配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应，箱内电器安装板板面电器安装尺寸可按照下表确定。配电箱、开关箱内电器安装尺寸选择值间距名称最小净距（mm）并列电器（含单极熔断器）间30电器进、出线瓷管（塑胶管）孔与电器边沿间15A，3020-30A，5060A及以上，80上、下排电器进出线瓷管（塑胶管）孔间25电器进、出线瓷管（塑胶管）孔至板边40电器与板边4015、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。16、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。17、配电箱、开关箱外形结构应能防雨、防尘。二、电器装置的选择1、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器。（购买的配电箱必须有国家3C证书）2、总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。电器设置应符合下列原则：（1）当总路设置总漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时，可不设总断路器或总熔断器。（2）当各分路设置分路漏电保护器时，还应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。（...
