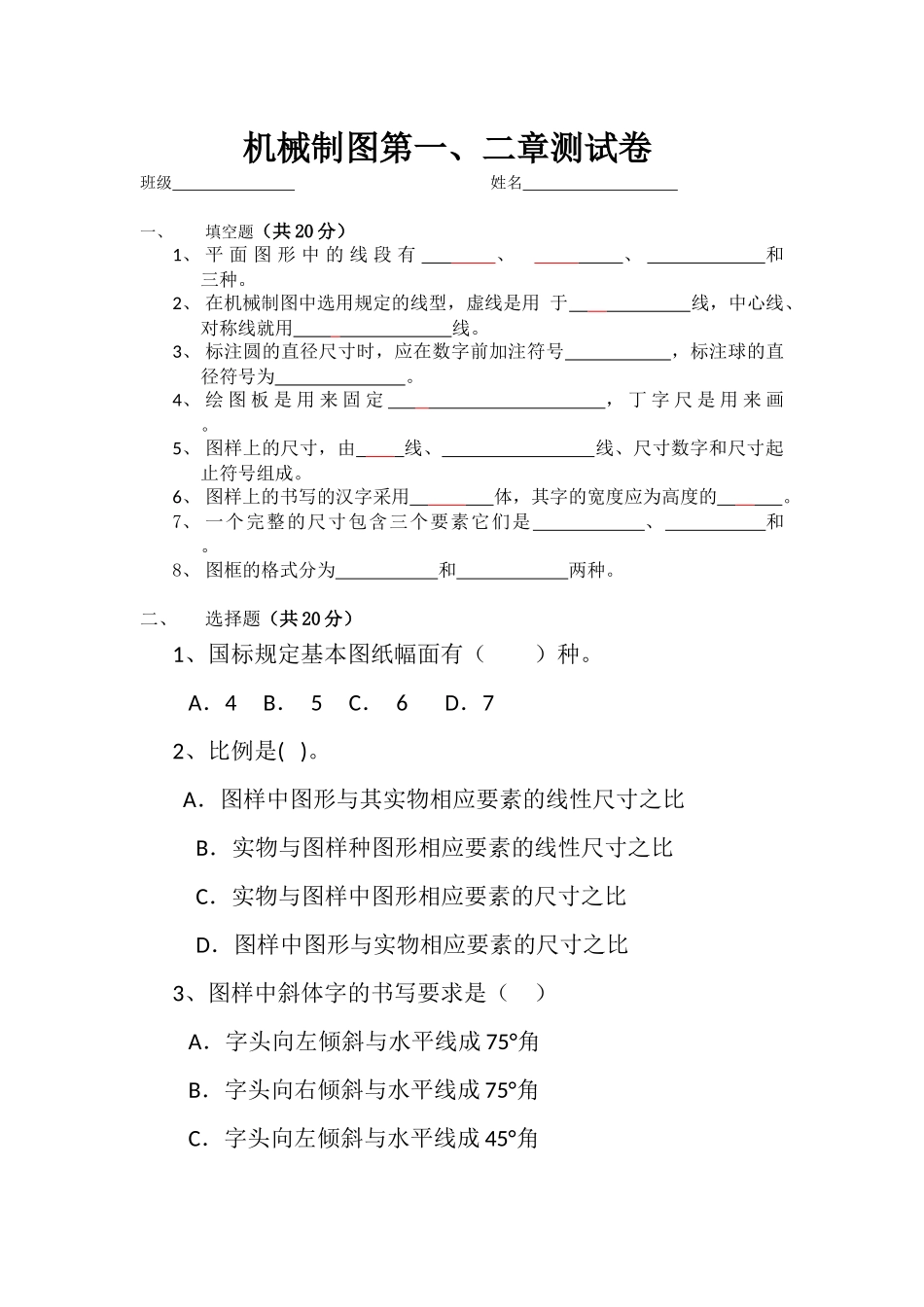

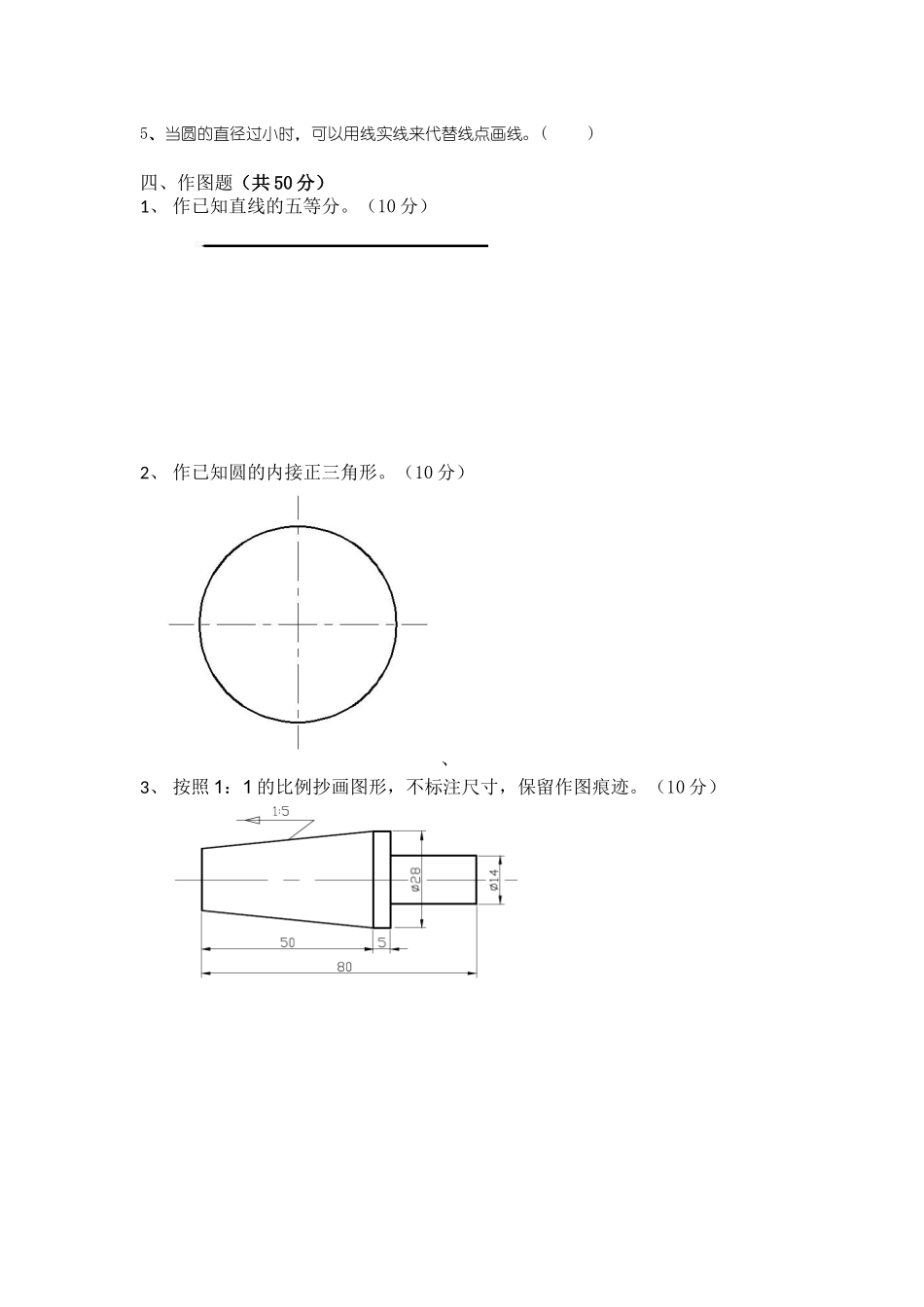

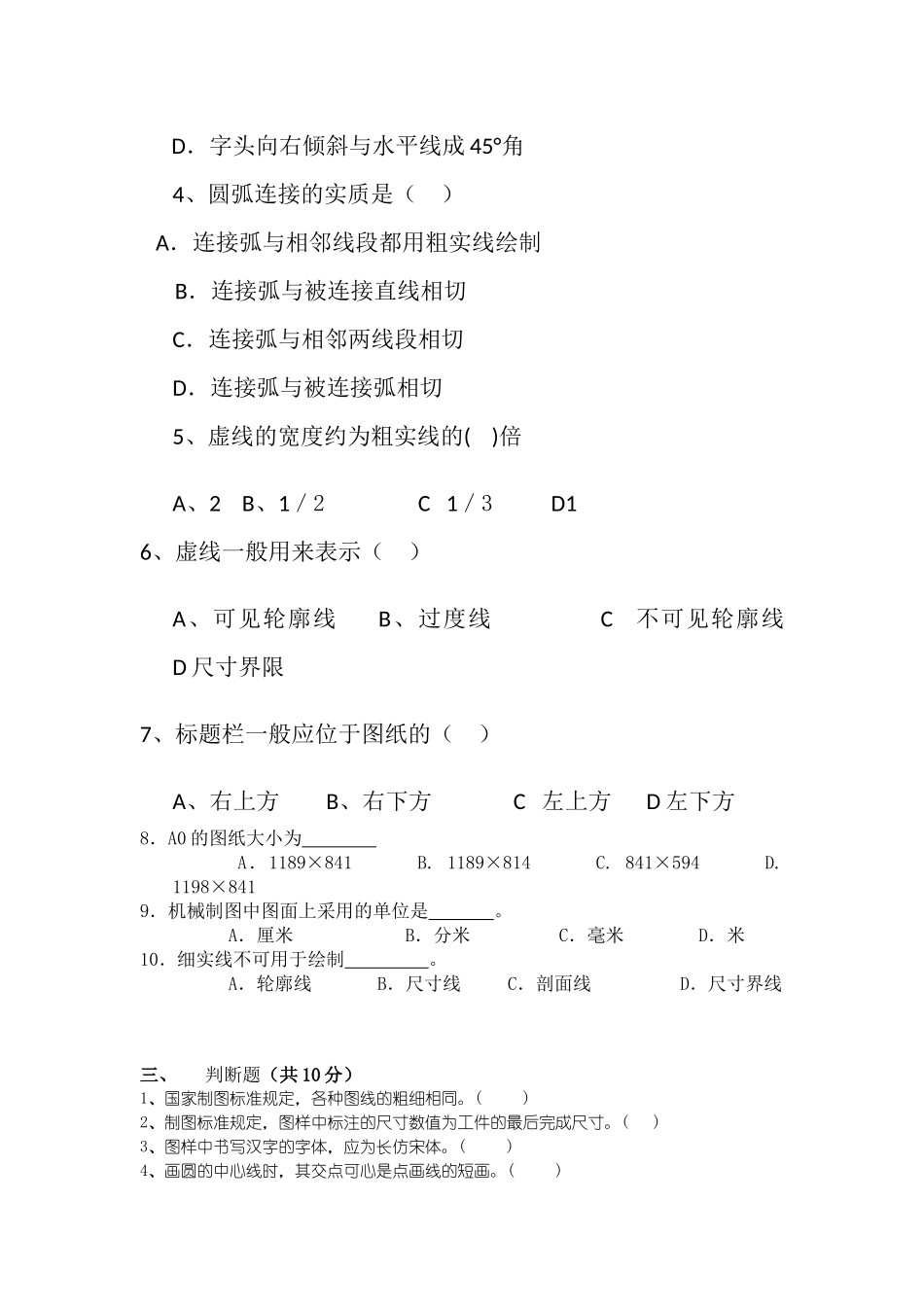

机械制图第一、二章测试卷班级姓名一、填空题（共20分）1、平面图形中的线段有、、和三种。2、在机械制图中选用规定的线型，虚线是用于线，中心线、对称线就用线。3、标注圆的直径尺寸时，应在数字前加注符号，标注球的直径符号为。4、绘图板是用来固定，丁字尺是用来画。5、图样上的尺寸，由线、线、尺寸数字和尺寸起止符号组成。6、图样上的书写的汉字采用体，其字的宽度应为高度的。7、一个完整的尺寸包含三个要素它们是、和。8、图框的格式分为和两种。二、选择题（共20分）1、国标规定基本图纸幅面有（）种。A．4B．5C．6D．72、比例是()。A．图样中图形与其实物相应要素的线性尺寸之比B．实物与图样种图形相应要素的线性尺寸之比C．实物与图样中图形相应要素的尺寸之比D．图样中图形与实物相应要素的尺寸之比3、图样中斜体字的书写要求是（）A．字头向左倾斜与水平线成75°角B．字头向右倾斜与水平线成75°角C．字头向左倾斜与水平线成45°角D．字头向右倾斜与水平线成45°角4、圆弧连接的实质是（）A．连接弧与相邻线段都用粗实线绘制B．连接弧与被连接直线相切C．连接弧与相邻两线段相切D．连接弧与被连接弧相切5、虚线的宽度约为粗实线的()倍A、2B、1／2C1／3D16、虚线一般用来表示（）A、可见轮廓线B、过度线C不可见轮廓线D尺寸界限7、标题栏一般应位于图纸的（）A、右上方B、右下方C左上方D左下方8．A0的图纸大小为A．1189×841B.1189×814C.841×594D.1198×8419．机械制图中图面上采用的单位是。A．厘米B．分米C．毫米D．米10．细实线不可用于绘制。A．轮廓线B．尺寸线C．剖面线D．尺寸界线三、判断题（共10分）1、国家制图标准规定，各种图线的粗细相同。()2、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。()3、图样中书写汉字的字体，应为长仿宋体。()4、画圆的中心线时，其交点可心是点画线的短画。()5、当圆的直径过小时，可以用线实线来代替线点画线。()四、作图题（共50分）1、作已知直线的五等分。（10分）2、作已知圆的内接正三角形。（10分）、3、按照1：1的比例抄画图形，不标注尺寸，保留作图痕迹。（10分）4、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)XZYHYWO5、已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影（10分）
