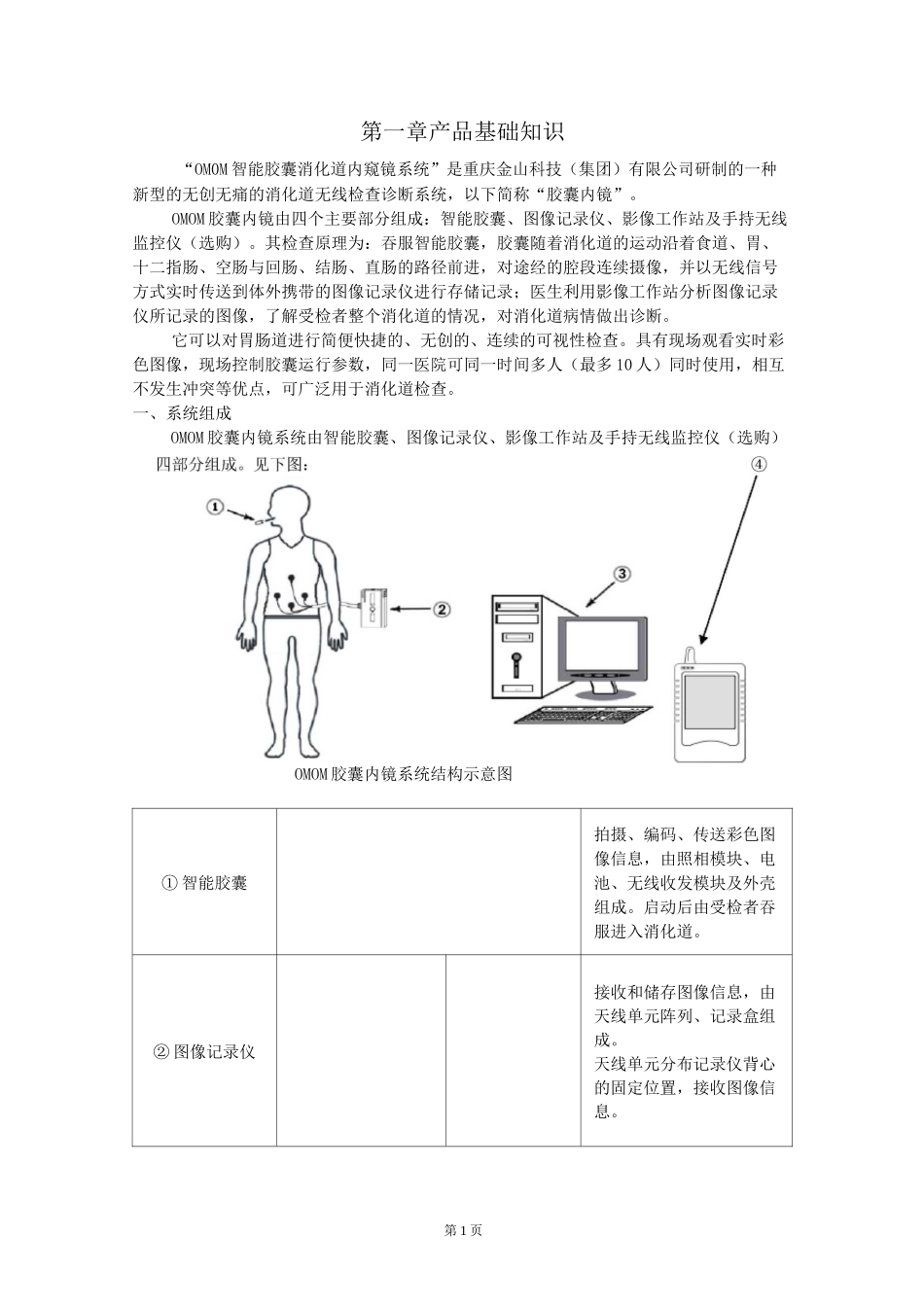

OMOM胶囊内镜系统培训手册（2006版）重庆金山科技（集团）有限公司二零零七年四月0第一章产品基础知识一、系统组成二、产品技术参数三、胶囊内镜特点四、产品适应症及禁忌症第二章检查操作指南03一、胶囊内镜检查快速指南（06版）二、肠道准备方案（推荐）三、胶囊内镜护理方案（推荐）四、检查注意事项第三章影像工作站软件的操作（06版）06一、检查全过程二、受检者查询三、科室及医生信息设置四、报告单设置五、检查全过程第四章系统维护及服务支持07一、系统的维护及保养（含充电、消毒等）二、刻录光盘指南（视频）三、数据库的备份及维护（视频）四、常见故障的处理第1页第一章产品基础知识“OM0M智能胶囊消化道内窥镜系统”是重庆金山科技（集团）有限公司研制的一种新型的无创无痛的消化道无线检查诊断系统，以下简称“胶囊内镜”。OMOM胶囊内镜由四个主要部分组成：智能胶囊、图像记录仪、影像工作站及手持无线监控仪（选购）。其检查原理为：吞服智能胶囊，胶囊随着消化道的运动沿着食道、胃、十二指肠、空肠与回肠、结肠、直肠的路径前进，对途经的腔段连续摄像，并以无线信号方式实时传送到体外携带的图像记录仪进行存储记录；医生利用影像工作站分析图像记录仪所记录的图像，了解受检者整个消化道的情况，对消化道病情做出诊断。它可以对胃肠道进行简便快捷的、无创的、连续的可视性检查。具有现场观看实时彩色图像，现场控制胶囊运行参数，同一医院可同一时间多人（最多10人）同时使用，相互不发生冲突等优点，可广泛用于消化道检查。一、系统组成OMOM胶囊内镜系统由智能胶囊、图像记录仪、影像工作站及手持无线监控仪（选购）OMOM胶囊内镜系统结构示意图①智能胶囊拍摄、编码、传送彩色图像信息，由照相模块、电池、无线收发模块及外壳组成。启动后由受检者吞服进入消化道。②图像记录仪接收和储存图像信息，由天线单元阵列、记录盒组成。天线单元分布记录仪背心的固定位置，接收图像信息。第2页二、产品技术参数1.智能胶囊参数物理特性尺寸质量材料光学特性照明视角（空气中）景深（空气中）分辨率（空气中）操作特性最大采样速率工作时间工作电压工作电流工作温度其它特性图像格式图像数据密封性2.图像记录仪参数•连续工作时间：三8小时・存储介质：4GBCF卡•天线阵列接收单元：14个（A0113mmX27.9mmW6g医用高分子材料6个白色LED140±10。0〜35mm3.511p/mm2fps±10%(QVGA模式)0.5fps±10%(VGA模式)7±1h(QVGA/2fps)3V0.5-80mA0〜40°C支持QVGA(320*240)和VGA(640*480)24位真彩IPX7，B01为无线监控仪发射单元）③影像工作站④手持无线监控仪由计算机、打印机和图像处理软件组成，进行实时监控，对所拍图片进行浏览，便于医生诊断、出具诊断报告等。由无线收发模块、电池、显示器及主机等组成。用于校正图像记录仪的时钟现场控制胶囊运行参数，实时监控图像及胶囊的工作状态。第3页・电池容量：24800mAh・电源：内置锂充电电池•USB接口：USB2.0•图像记录仪总重量〈1kg・工作温度：0〜40°C3•影像工作站软件特性•软件语言：简体中文，英文。•输出格式：BMP格式，JPEG格式，AVI格式，HTML报告单。•显示帧频率：0.25〜20fps。•录入受检者信息，对图像记录仪进行设置和校正。•检查期间，对胶囊内镜工作状态进行实时监控，控制胶囊的工作状态。二、胶囊内镜特点・扩展视野：突破了小肠检查的盲区，全小肠段真彩色图像清晰直观(其像素可达到30万)，大大提高了消化道疾病的确诊率。・操作简便：整个检查仅为吞服胶囊、记录与回放观察三个过程。・安全卫生：智能胶囊采用先进的灭菌技术，且均为一次性使用，避免交叉感染，检查过程无创无痛。・方便自如：使用本产品过程中，受检者不需麻醉，不需住院，行动自由，不耽误正常的工作和生活(注意检查当天不宜从事体力劳动和剧烈运动。)。・连续的可视性检查。・现场观看实时彩色图像。・现场控制胶囊运行参数及工作状态。四、产品适应症及禁忌症0M0M胶囊内镜主要适用于不明原因的腹痛、腹泻、消化道出血、小肠肿瘤、克罗恩氏病等的小肠疾病的诊断。参考适应症有：(1)不明原因的消化道出血，经上下消化道内镜检查无阳性...
