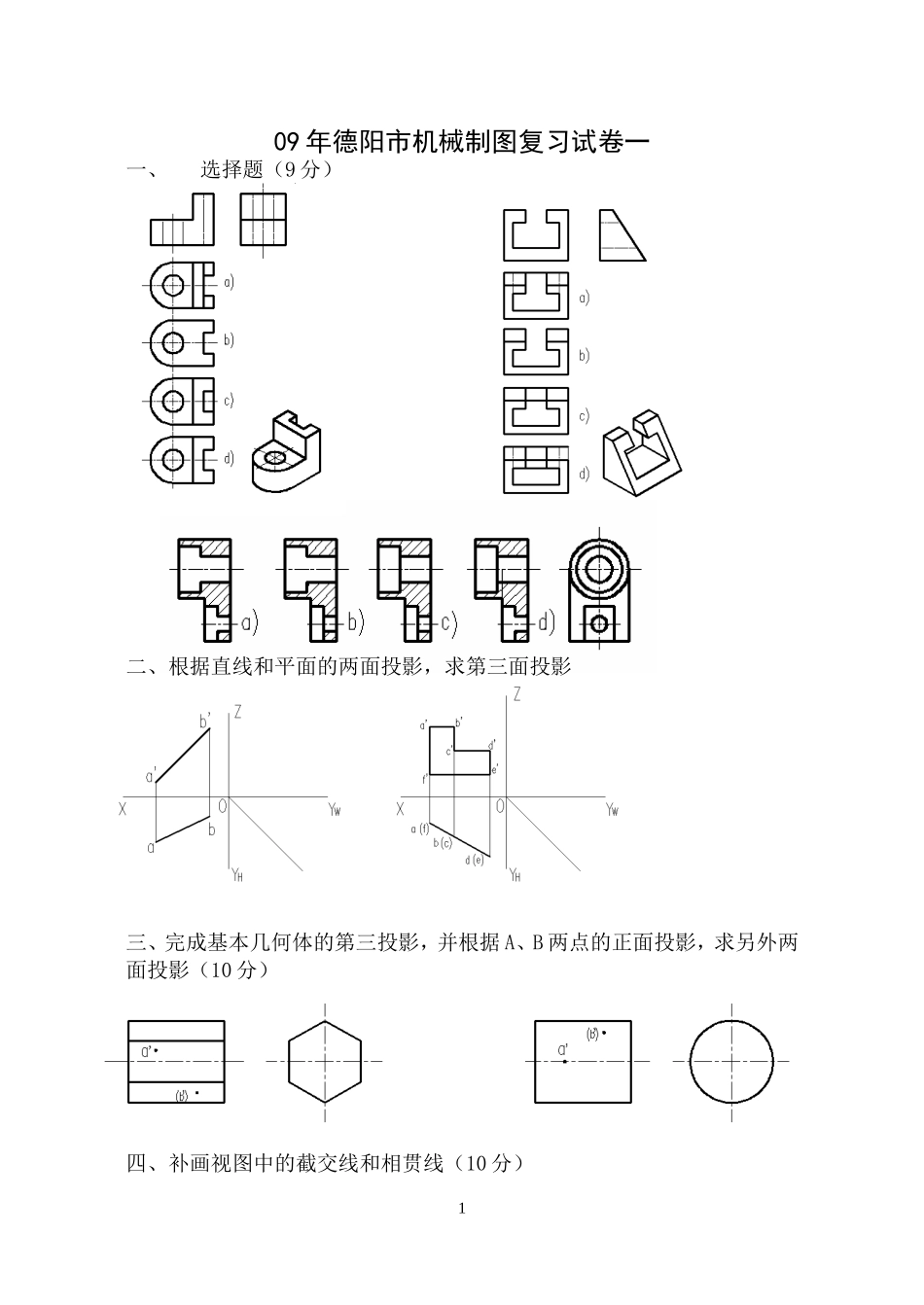

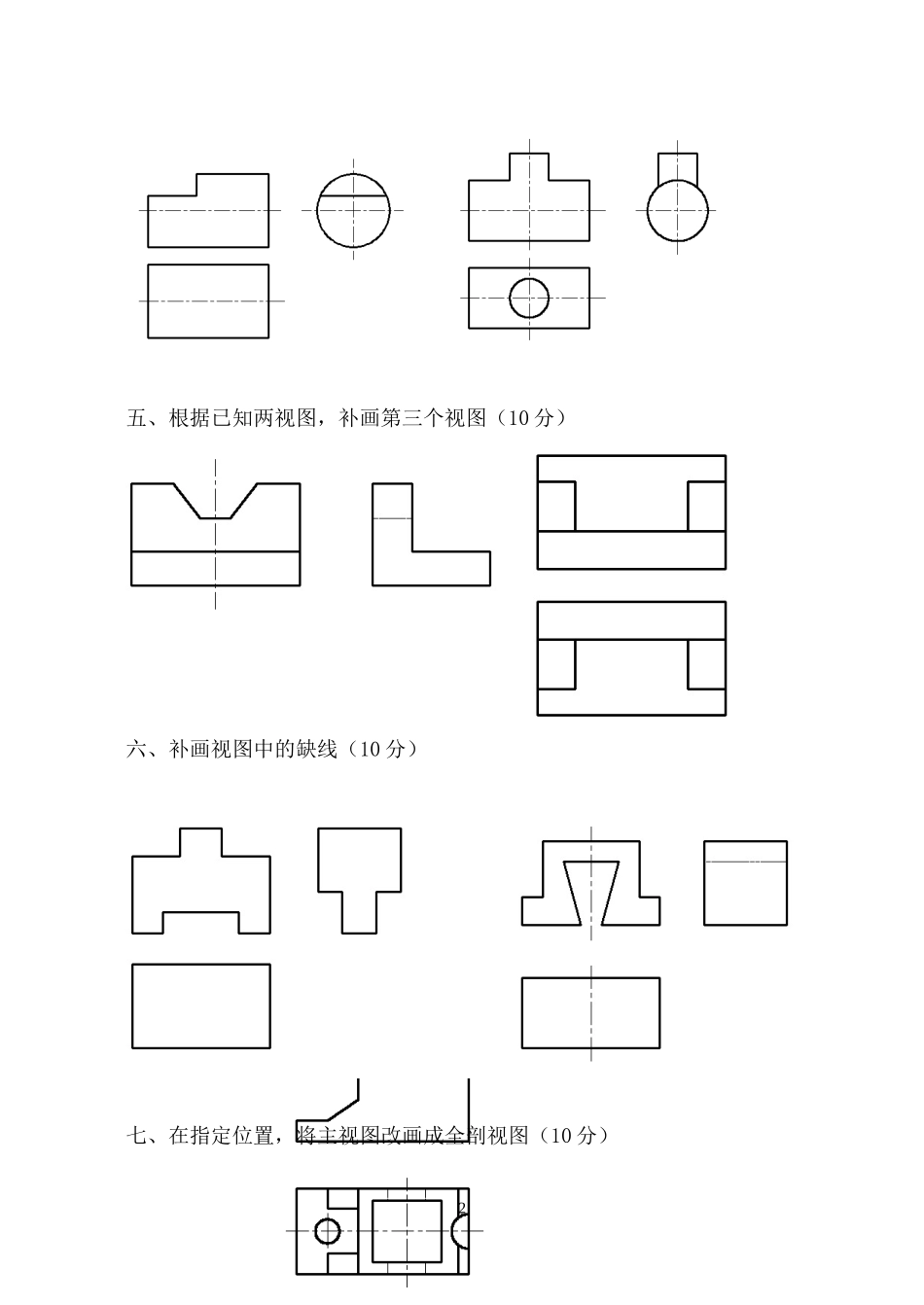

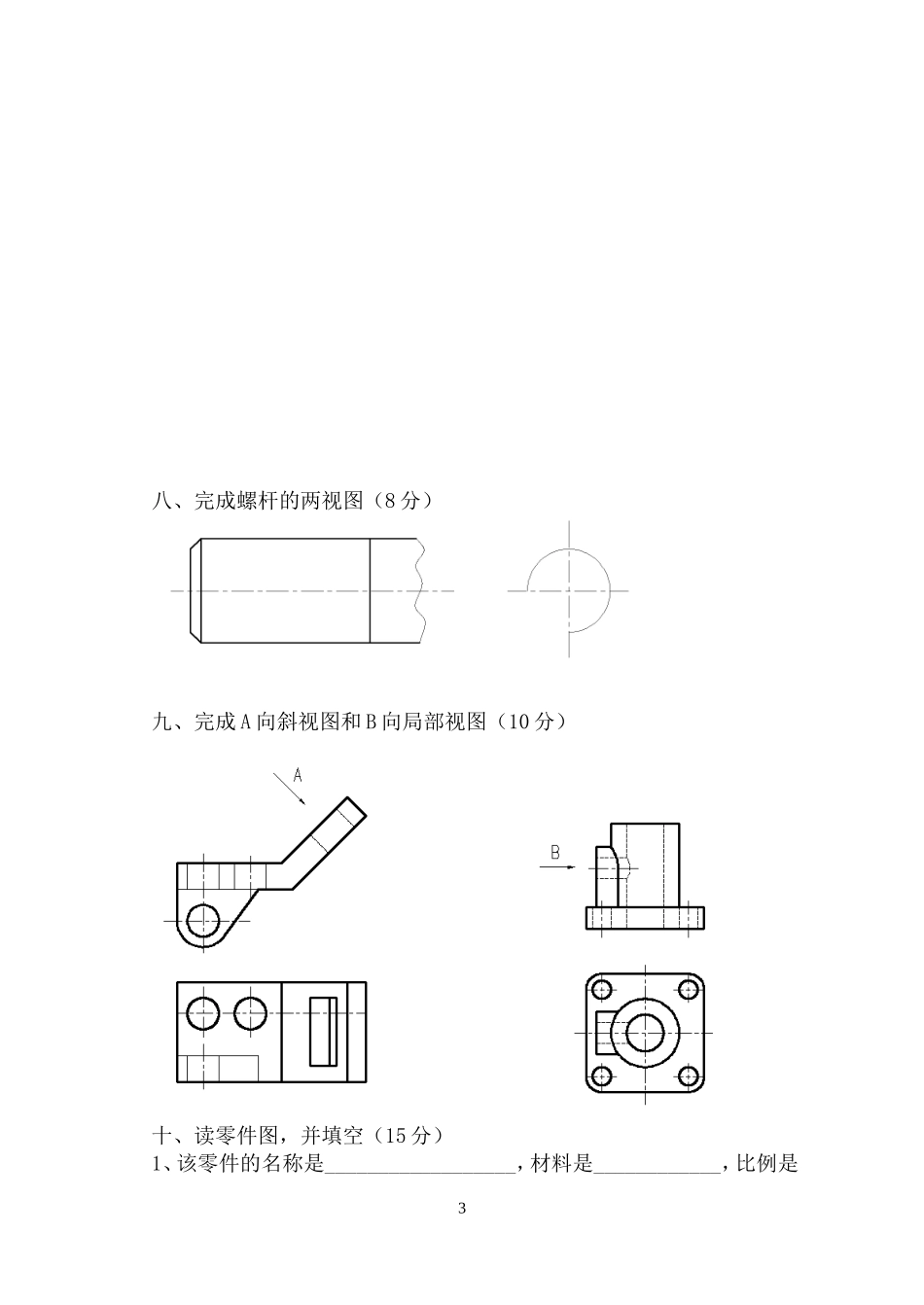

09年德阳市机械制图复习试卷一一、选择题（9分）二、根据直线和平面的两面投影，求第三面投影三、完成基本几何体的第三投影，并根据A、B两点的正面投影，求另外两面投影（10分）四、补画视图中的截交线和相贯线（10分）1五、根据已知两视图，补画第三个视图（10分）六、补画视图中的缺线（10分）七、在指定位置，将主视图改画成全剖视图（10分）2八、完成螺杆的两视图（8分）九、完成A向斜视图和B向局部视图（10分）十、读零件图，并填空（15分）1、该零件的名称是__________________，材料是____________，比例是3___________。2、该零件共用了___________个图形表达，主视图中共有__________处作了___________另两个图形的名称是_____________________。3、在轴的左端有一个键槽，其长度是_____________,宽度是_____________，深度是________，定位尺寸是_____________。4、尺寸φ25±0.0065的基本尺寸是_____________,最大极限尺寸是_____________,最小极限尺寸是_____________。5、图中未注倒角的尺寸是______________，未注表面粗糙度符合的表面，其Ra值是_____________μm。4
