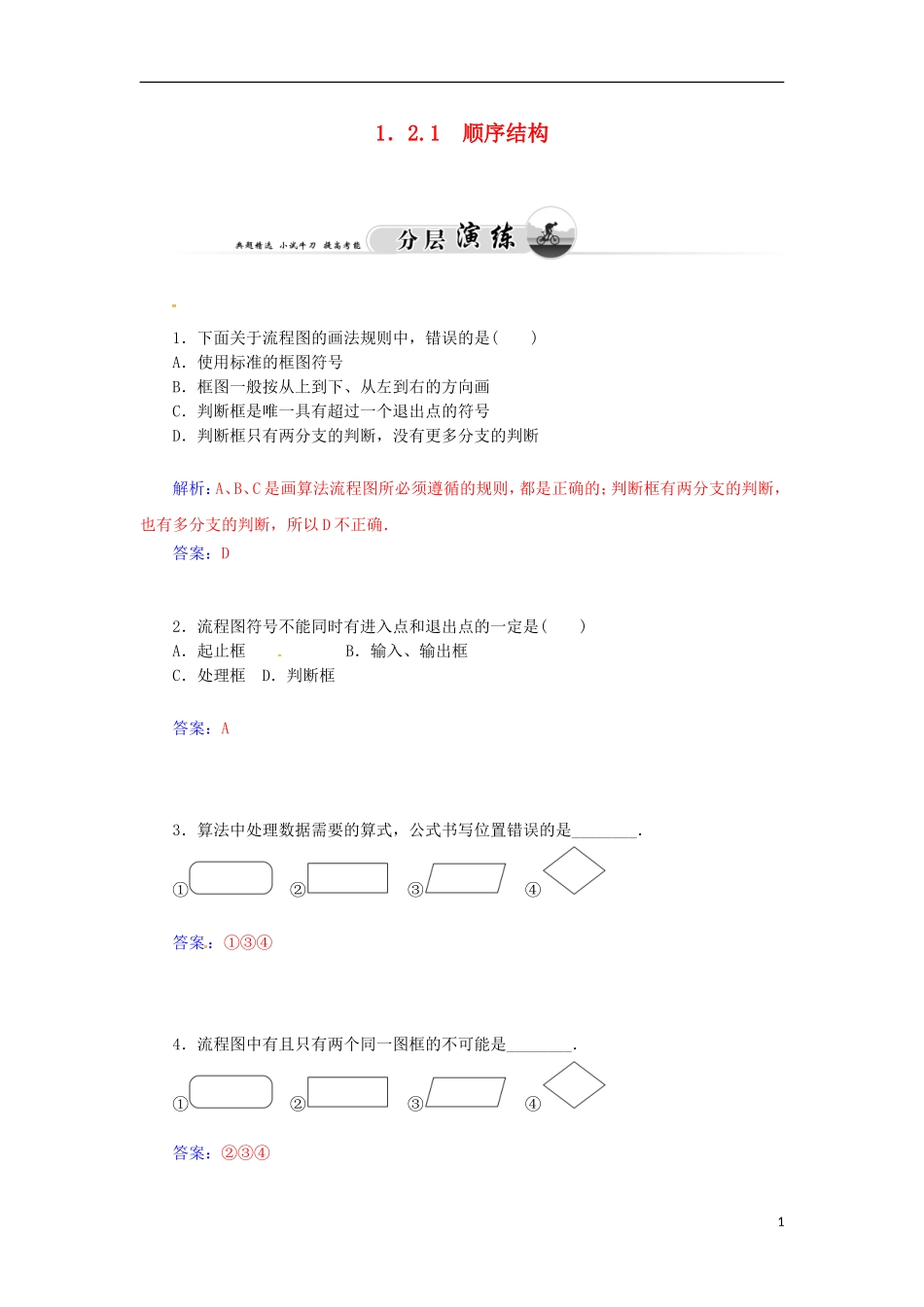

1．2.1顺序结构1．下面关于流程图的画法规则中，错误的是()A．使用标准的框图符号B．框图一般按从上到下、从左到右的方向画C．判断框是唯一具有超过一个退出点的符号D．判断框只有两分支的判断，没有更多分支的判断解析：A、B、C是画算法流程图所必须遵循的规则，都是正确的；判断框有两分支的判断，也有多分支的判断，所以D不正确．答案：D2．流程图符号不能同时有进入点和退出点的一定是()A．起止框B．输入、输出框C．处理框D．判断框答案：A3．算法中处理数据需要的算式，公式书写位置错误的是________．①②③④答案：①③④4．流程图中有且只有两个同一图框的不可能是________．①②③④答案：②③④15．直角三角形的两直角边分别为a，b，写出计算这个三角形面积的算法，并画出其流程图．解析：算法如下：S1输入a，b；S2计算S←ab；S3输出S.流程图表示如右图所示．6．写出计算两底面半径分别为1和4，高为4的圆台的表面积及体积的一个算法，并画出其流程图．解析：算法：S1r1←1，r2←4，h←4；S2计算r←；S3计算S1←πr12，S2←πr22，S3←π(r1＋r2)r；S4计算S←S1＋S2＋S3，V←(S1＋S2＋)；S5输出S和V.流程图如下图所示：27．下图所示的流程图最终输出的结果是________．解析：该流程图的算法是：S1a←2，b←8；S2S←＋；S3输出S.最终输出的结果是.答案：8．已知一个三角形的三边分别是2，3，4.下图是用海伦秦九韶公式设计的一个算法的流程图，图中所缺的内容是________．3解析：从流程图看，图中所缺的内容应该是计算p的取值，所以应填p←.答案：p←(a＋b＋c)9．画出求两条直角边为a，b的直角三角形的外接圆半径的流程图．．解析：流程图如下图所示．10．已知正四面体的棱长为a，画出求其体积的流程图．．解析：流程图如下图所示．9411．已知球的表面积为4π，一立方体的体积与球的体积相等，求立方体的棱长．设计出解决问题的算法，并画出流程图．解析：设球的半径为R，体积为V，表面积为S，则S＝4πR2，R＝，立方体的棱长为a，则a＝.算法：S1S←4πR2；S2R←；S3V←πR3；S4a←；S5输出a.算法的流程图如右图所示：5
