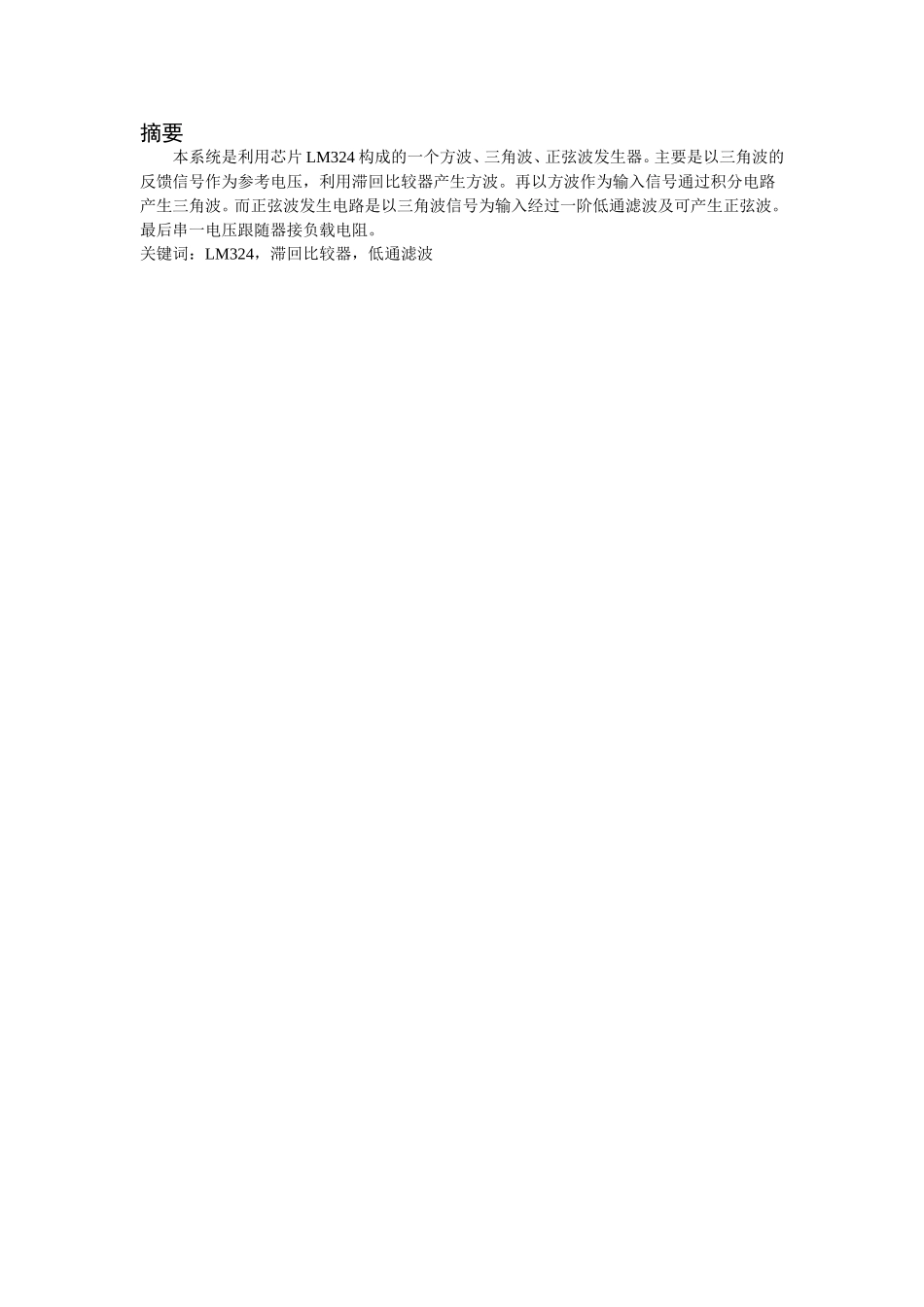

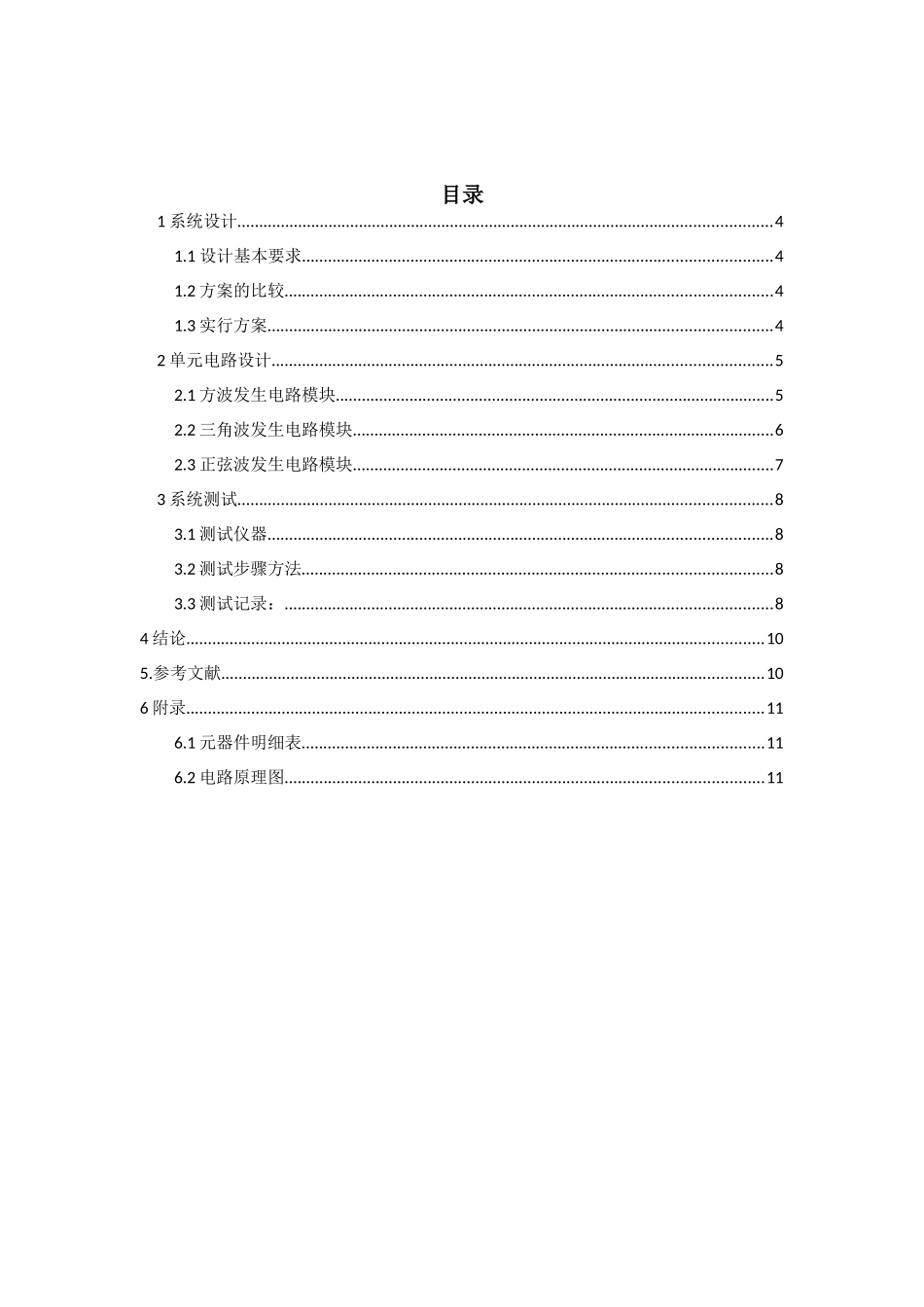

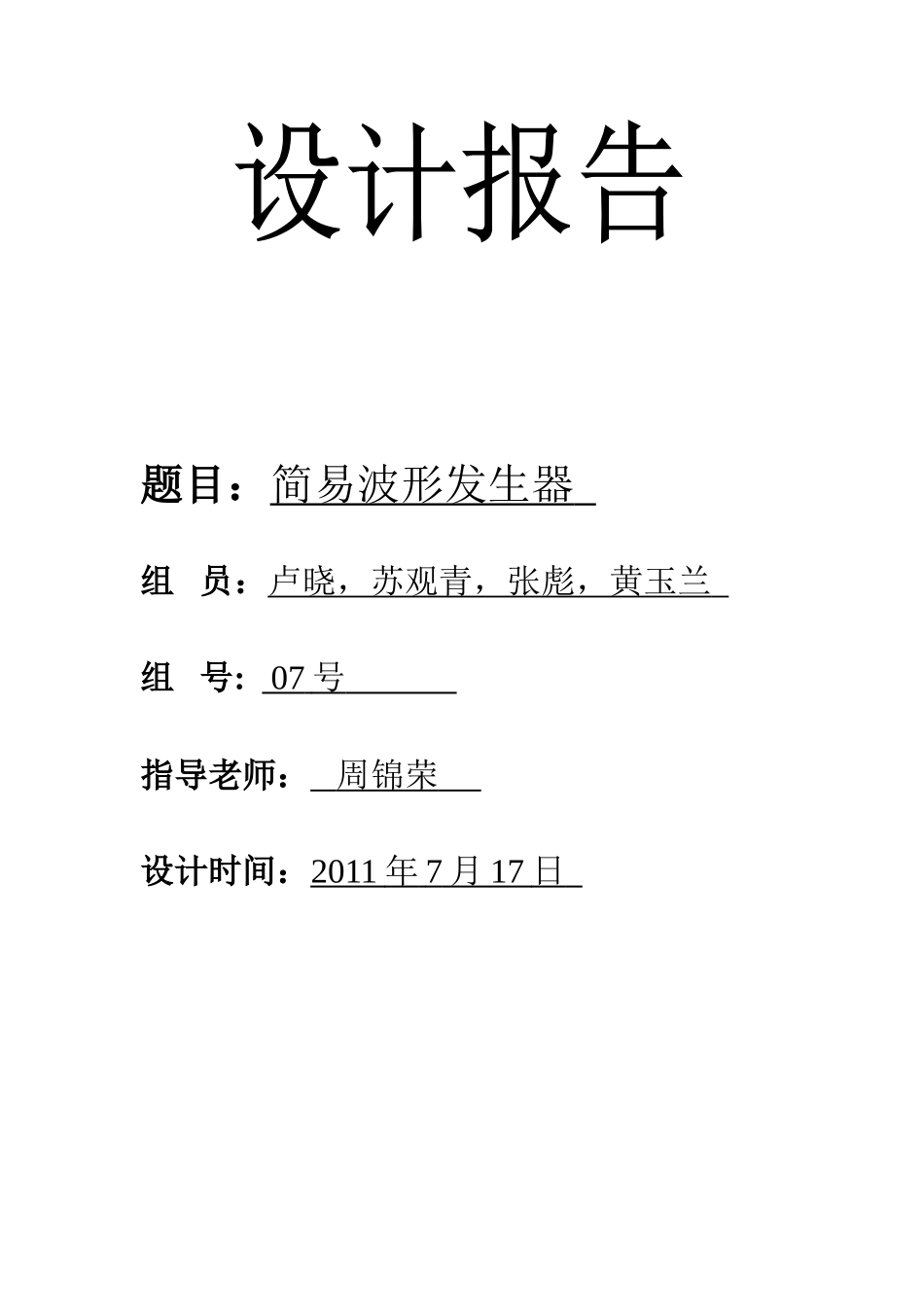

题目:简易波形发生器组员:卢晓,苏观青,张彪,黄玉兰组号:07号指导老师:周锦荣设计时间:2011年7月17日摘要本系统是利用芯片LM324构成的一个方波、三角波、正弦波发生器。主要是以三角波的反馈信号作为参考电压,利用滞回比较器产生方波。再以方波作为输入信号通过积分电路产生三角波。而正弦波发生电路是以三角波信号为输入经过一阶低通滤波及可产生正弦波。最后串一电压跟随器接负载电阻。关键词:LM324,滞回比较器,低通滤波目录1系统设计...........................................................................................................................41.1设计基本要求............................................................................................................41.2方案的比较................................................................................................................41.3实行方案....................................................................................................................42单元电路设计...................................................................................................................52.1方波发生电路模块.....................................................................................................52.2三角波发生电路模块.................................................................................................62.3正弦波发生电路模块.................................................................................................73系统测试...........................................................................................................................83.1测试仪器....................................................................................................................83.2测试步骤方法............................................................................................................83.3测试记录:................................................................................................................84结论.....................................................................................................................................105.参考文献.............................................................................................................................106附录.....................................................................................................................................116.1元器件明细表..........................................................................................................116.2电路原理图..............................................................................................................111系统设计1.1设计基本要求1.产生方波、三角波、正弦波和全波整流波;2.电源输入:±9V;3.方波:Vpp≤14V;4.三角波输出:Vpp≤8V;5.正弦波:Vpp≥10V6.方波、三角波和正弦波的输出频率为200Hz~5KHz;7.在负载为2KΩ的条件下。1.2方案的比较方案一:考虑到正弦波发生器是由RC自激振荡产生的,需要满足比较多的条件,并且要求频率大范围可调,那么要改变电阻和电容,且要使用两档的电容,同时,要满足两电阻和两电容绝对对称,所以比较难以实现不予以实行。方案二:由555电路构成,电路结构简单,且脉宽可以调制,但是只能产生方波,且一个电路只能构成一个输出。考虑到后面还要产生三角波、正弦波,故不采用此方案。1.3实行方案此方案较电路简单,且必须满足的要求较少,只需要用意LM324即可实现,成本也较低,所以可行。RC振荡电路产生正弦波滞回比较器产生方波积分器产生三角波电压跟随器带负载滞回比较器...
