电势差与电场强度的关系（）VIP免费

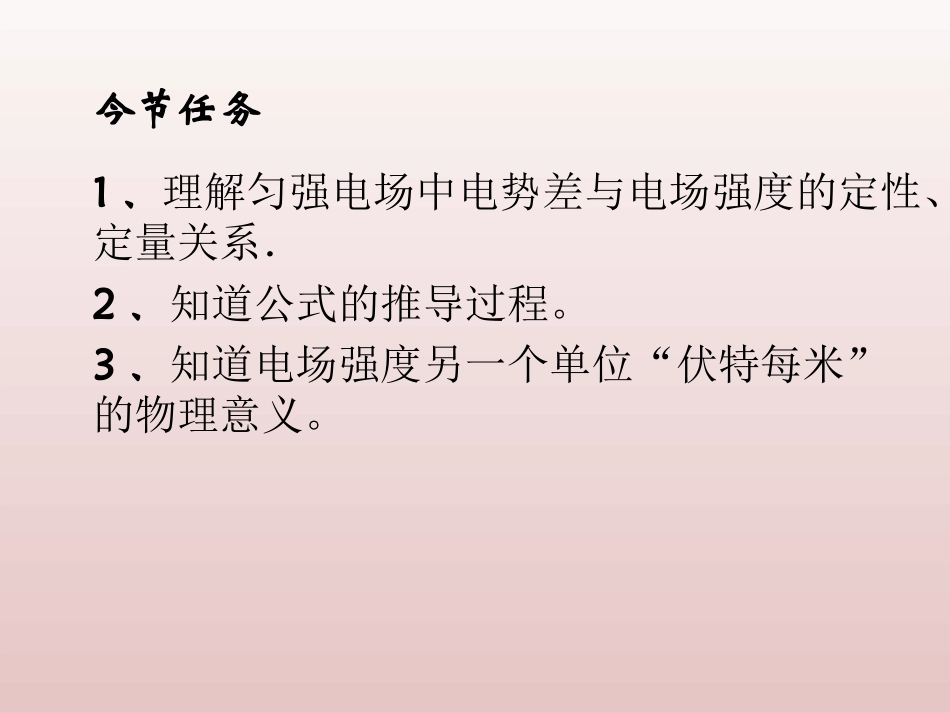

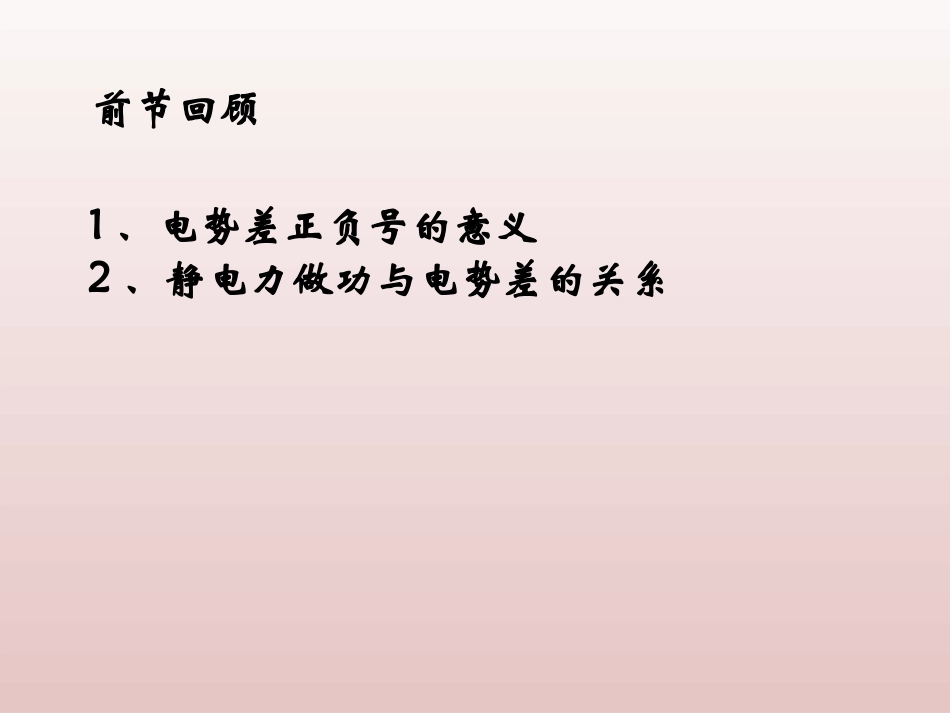

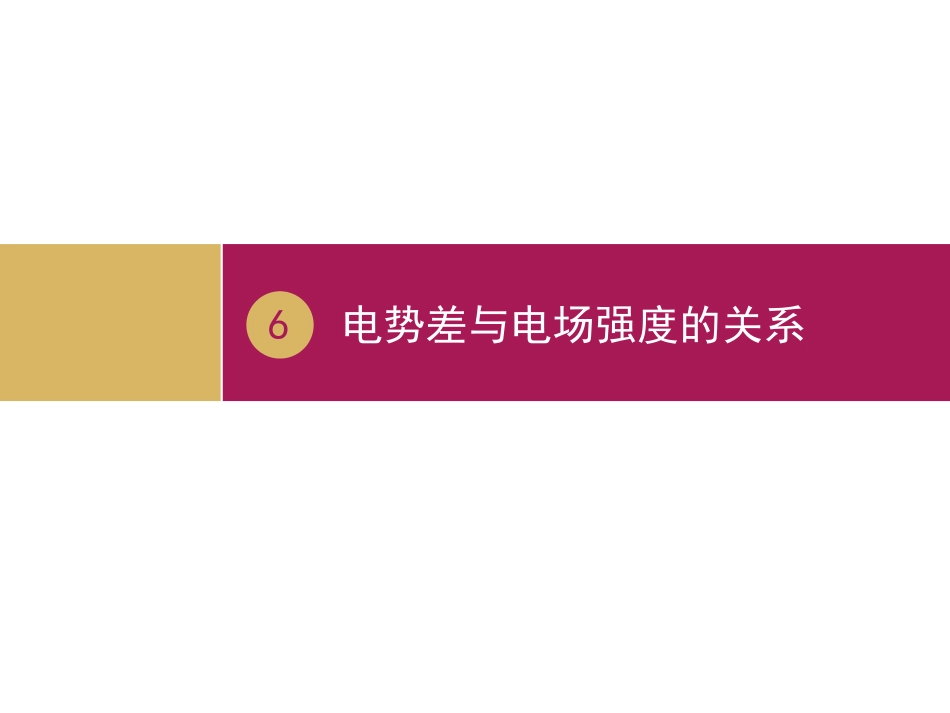

6电势差与电场强度的关系前节回顾1、电势差正负号的意义2、静电力做功与电势差的关系今节任务1、理解匀强电场中电势差与电场强度的定性、定量关系．2、知道公式的推导过程。3、知道电场强度另一个单位“伏特每米”的物理意义。【问题引入】•如图所示，在匀强电场E中，正电荷q在电场力作用下从A点沿电场方向移动到B点，已知AB两点之间的距离为d，计算这个过程中做的功，你有几种方法？从结果分析电势差UAB与电场强度E之间有什么关系？课本P23思考与讨论匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积。【归纳总结】1、如图所示，在匀强电场中的M、N两点距离为2cm，两点间的电势差为5V，M、N连线与电场强度方向成60°角，则此电场的电场强度多大？【随堂例题】答案:500V/m解答：2cm=0.02m因为UAB=Ed所以E=UAB/dd=lcos60°E=500V/m2.图中的实线为电场线,虚线为等势线,a、b两点的电势φA=-50V,φB=-20V,则a、b连线中点c的电势φc应为()A.φc=-35VB.φc>-35VC.φc<-35VD.条件不足,无法判断φC的高低答案:B【随堂例题】1、公式U=Ed适用于匀强电场，在非匀强电场中可以定性地判定两点间电势差的大小。2、公式U=Ed中的d为匀强电场中两点沿电场线方向的距离。3、电场强度与电势差的关系也可以写做它的意义是：在匀强电场中，电场强度的大小等于两点间的电势差与两点沿电场强度方向距离的比值。也就是说，电场强度在数值上等于沿电场方向每单位距离上降低的电势。【小结】a、b、c、d是匀强电场中的四个点,它们正好是一个矩形的四个顶点.电场线与矩形所在的平面平行.已知a点的电势是20V,b点的电势是24V,d点的电势是4V.如图所示,由此可知,c点的电势为()A.4VB.8VC.12VD.24V【巩固练习】答案:B1、问题与练习第1、2题2、完成全优课堂【课后作业】【归纳总结】与电场强度相关的公式间的区别与联系
