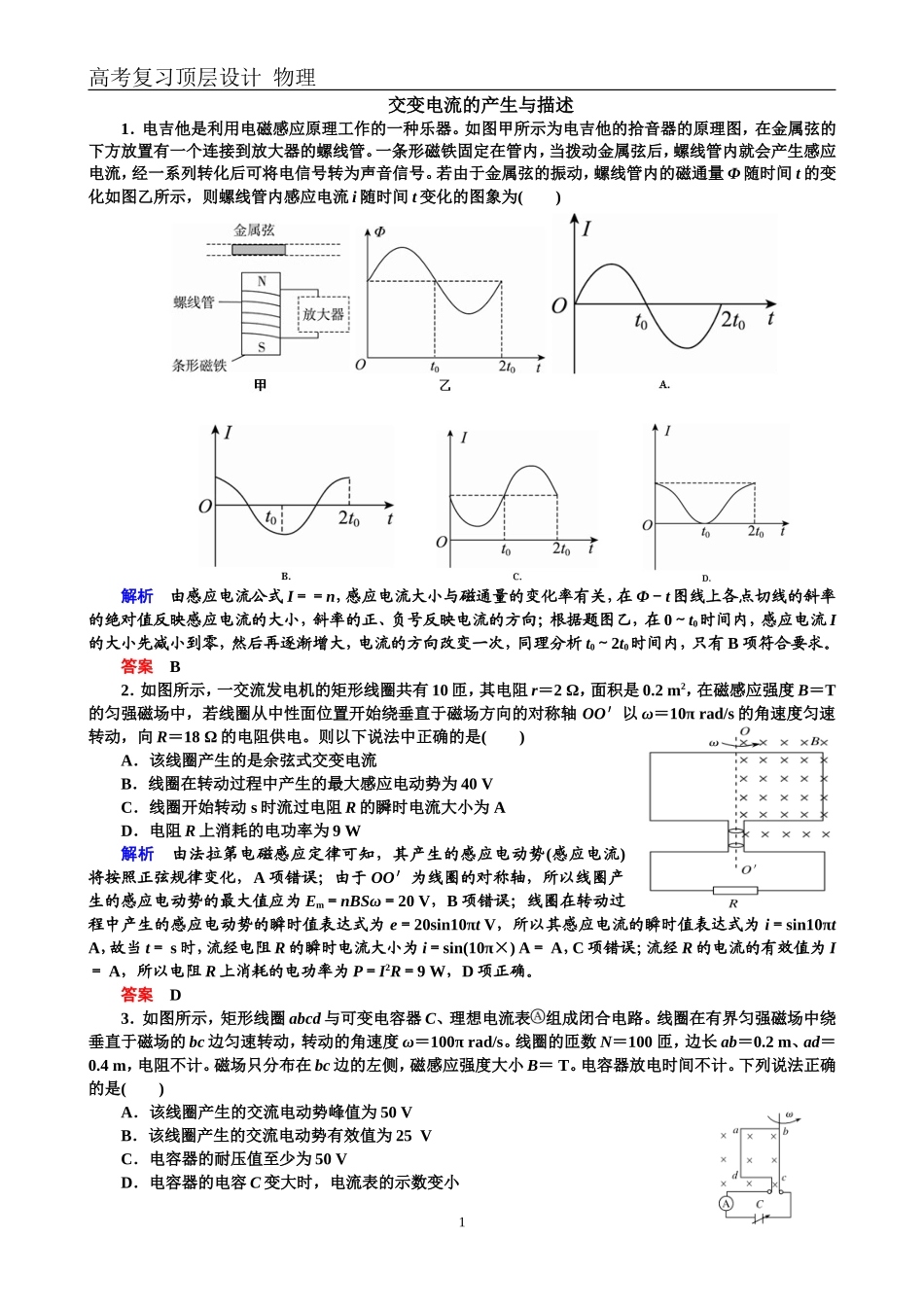

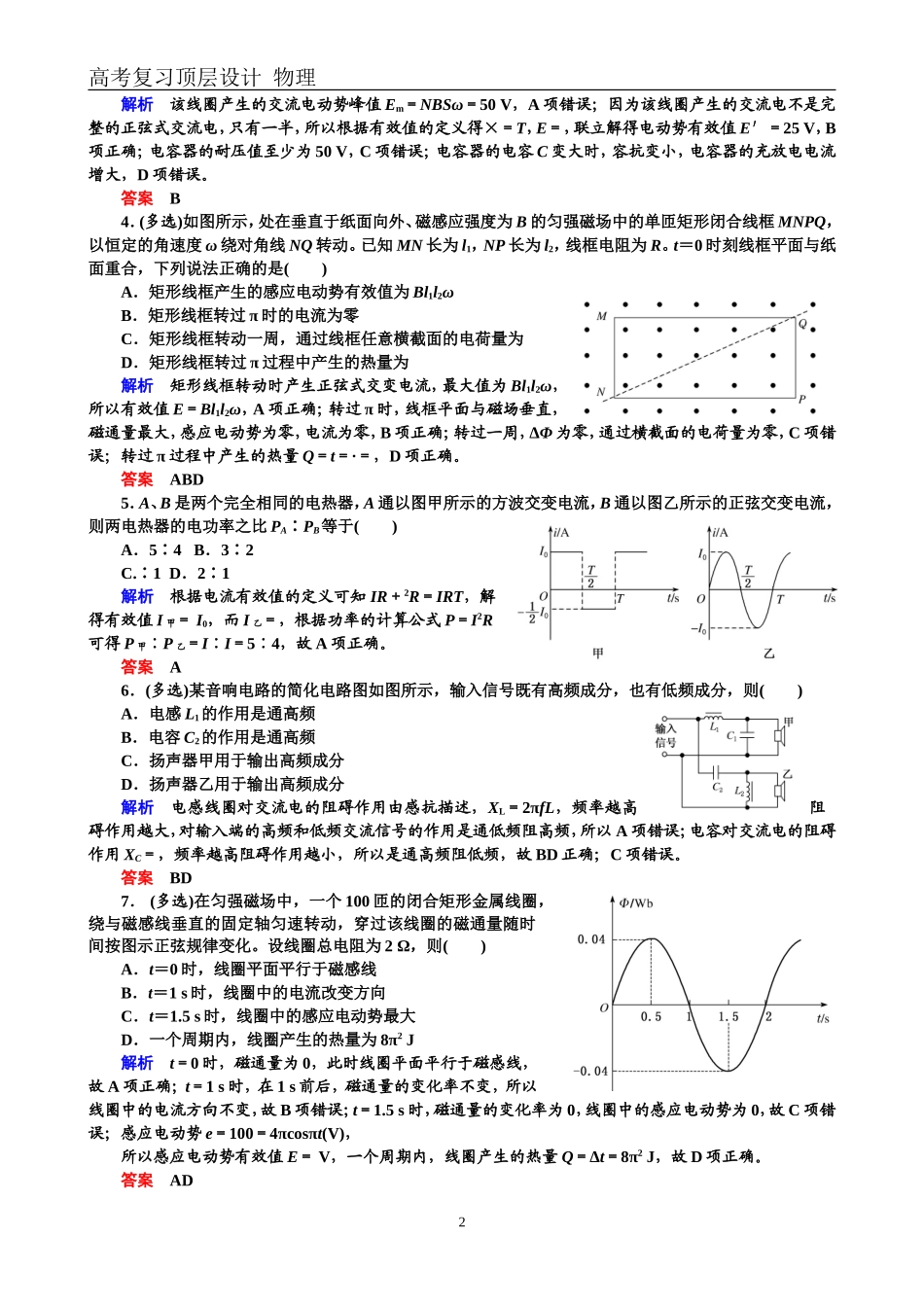

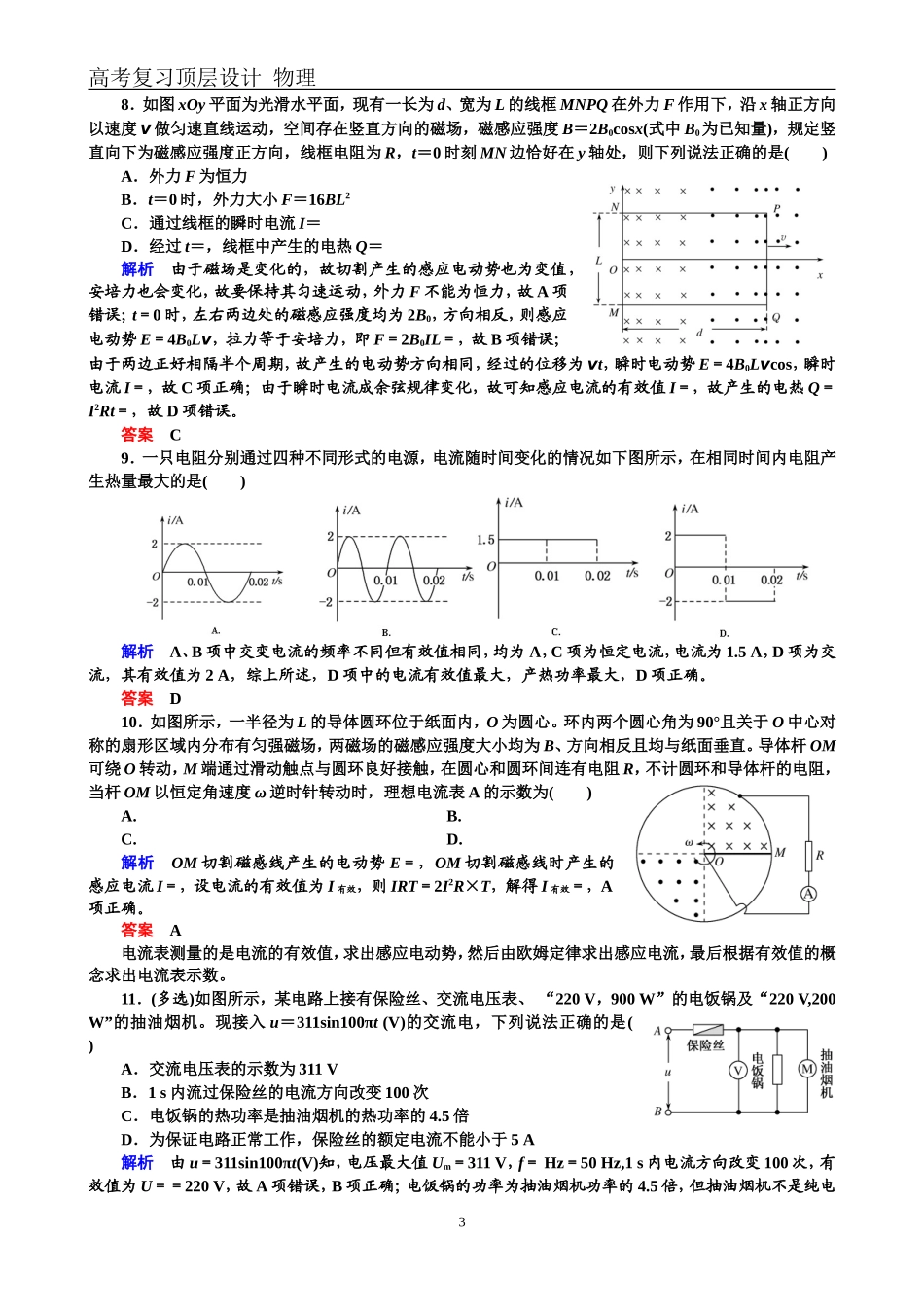

高考复习顶层设计物理交变电流的产生与描述1．电吉他是利用电磁感应原理工作的一种乐器。如图甲所示为电吉他的拾音器的原理图，在金属弦的下方放置有一个连接到放大器的螺线管。一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号。若由于金属弦的振动，螺线管内的磁通量Φ随时间t的变化如图乙所示，则螺线管内感应电流i随时间t变化的图象为()解析由感应电流公式I＝＝n，感应电流大小与磁通量的变化率有关，在Φ－t图线上各点切线的斜率的绝对值反映感应电流的大小，斜率的正、负号反映电流的方向；根据题图乙，在0～t0时间内，感应电流I的大小先减小到零，然后再逐渐增大，电流的方向改变一次，同理分析t0～2t0时间内，只有B项符合要求。答案B2．如图所示，一交流发电机的矩形线圈共有10匝，其电阻r＝2Ω，面积是0.2m2，在磁感应强度B＝T的匀强磁场中，若线圈从中性面位置开始绕垂直于磁场方向的对称轴OO′以ω＝10πrad/s的角速度匀速转动，向R＝18Ω的电阻供电。则以下说法中正确的是()A．该线圈产生的是余弦式交变电流B．线圈在转动过程中产生的最大感应电动势为40VC．线圈开始转动s时流过电阻R的瞬时电流大小为AD．电阻R上消耗的电功率为9W解析由法拉第电磁感应定律可知，其产生的感应电动势(感应电流)将按照正弦规律变化，A项错误；由于OO′为线圈的对称轴，所以线圈产生的感应电动势的最大值应为Em＝nBSω＝20V，B项错误；线圈在转动过程中产生的感应电动势的瞬时值表达式为e＝20sin10πtV，所以其感应电流的瞬时值表达式为i＝sin10πtA，故当t＝s时，流经电阻R的瞬时电流大小为i＝sin(10π×)A＝A，C项错误；流经R的电流的有效值为I＝A，所以电阻R上消耗的电功率为P＝I2R＝9W，D项正确。答案D3．如图所示，矩形线圈abcd与可变电容器C、理想电流表组成闭合电路。线圈在有界匀强磁场中绕垂直于磁场的bc边匀速转动，转动的角速度ω＝100πrad/s。线圈的匝数N＝100匝，边长ab＝0.2m、ad＝0.4m，电阻不计。磁场只分布在bc边的左侧，磁感应强度大小B＝T。电容器放电时间不计。下列说法正确的是()A．该线圈产生的交流电动势峰值为50VB．该线圈产生的交流电动势有效值为25VC．电容器的耐压值至少为50VD．电容器的电容C变大时，电流表的示数变小1高考复习顶层设计物理解析该线圈产生的交流电动势峰值Em＝NBSω＝50V，A项错误；因为该线圈产生的交流电不是完整的正弦式交流电，只有一半，所以根据有效值的定义得×＝T，E＝，联立解得电动势有效值E′＝25V，B项正确；电容器的耐压值至少为50V，C项错误；电容器的电容C变大时，容抗变小，电容器的充放电电流增大，D项错误。答案B4．(多选)如图所示，处在垂直于纸面向外、磁感应强度为B的匀强磁场中的单匝矩形闭合线框MNPQ，以恒定的角速度ω绕对角线NQ转动。已知MN长为l1，NP长为l2，线框电阻为R。t＝0时刻线框平面与纸面重合，下列说法正确的是()A．矩形线框产生的感应电动势有效值为Bl1l2ωB．矩形线框转过π时的电流为零C．矩形线框转动一周，通过线框任意横截面的电荷量为D．矩形线框转过π过程中产生的热量为解析矩形线框转动时产生正弦式交变电流，最大值为Bl1l2ω，所以有效值E＝Bl1l2ω，A项正确；转过π时，线框平面与磁场垂直，磁通量最大，感应电动势为零，电流为零，B项正确；转过一周，ΔΦ为零，通过横截面的电荷量为零，C项错误；转过π过程中产生的热量Q＝t＝·＝，D项正确。答案ABD5．A、B是两个完全相同的电热器，A通以图甲所示的方波交变电流，B通以图乙所示的正弦交变电流，则两电热器的电功率之比PA∶PB等于()A．5∶4B．3∶2C.∶1D．2∶1解析根据电流有效值的定义可知IR＋2R＝IRT，解得有效值I甲＝I0，而I乙＝，根据功率的计算公式P＝I2R可得P甲∶P乙＝I∶I＝5∶4，故A项正确。答案A6．(多选)某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则()A．电感L1的作用是通高频B．电容C2的作用是通高频C．扬声器甲用于输出高频成分D．扬声器乙用于输出高频成分解析电感线圈对交流电的阻碍作用由感抗描述，XL＝2πfL，频率越高阻碍作用越大...
