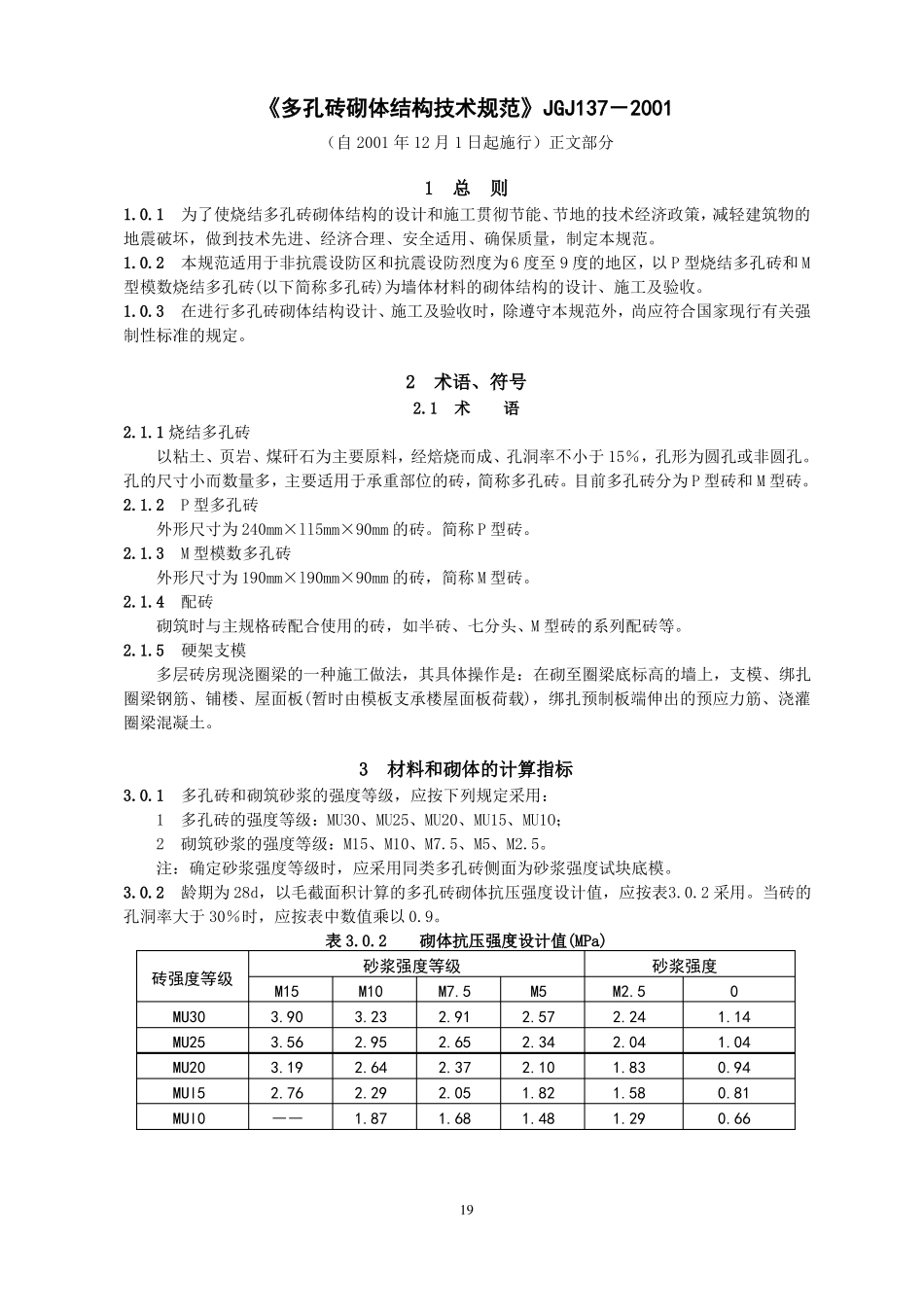

2多孔砖砌体结构技术规范JGJ137-2001_第1页
1/14
2多孔砖砌体结构技术规范JGJ137-2001_第2页
2/14
2多孔砖砌体结构技术规范JGJ137-2001_第3页
3/14
《多孔砖砌体结构技术规范》JGJ137-2001(自2001年12月1日起施行)正文部分1总则1.0.1为了使烧结多孔砖砌体结构的设计和施工贯彻节能、节地的技术经济政策,减轻建筑物的地震破坏,做到技术先进、经济合理、安全适用、确保质量,制定本规范。1.0.2本规范适用于非抗震设防区和抗震设防烈度为6度至9度的地区,以P型烧结多孔砖和M型模数烧结多孔砖(以下简称多孔砖)为墙体材料的砌体结构的设计、施工及验收。1.0.3在进行多孔砖砌体结构设计、施工及验收时,除遵守本规范外,尚应符合国家现行有关强制性标准的规定。2术语、符号2.1术语2.1.1烧结多孔砖以粘土、页岩、煤矸石为主要原料,经焙烧而成、孔洞率不小于15%,孔形为圆孔或非圆孔。孔的尺寸小而数量多,主要适用于承重部位的砖,简称多孔砖。目前多孔砖分为P型砖和M型砖。2.1.2P型多孔砖外形尺寸为240mm×ll5mm×90mm的砖。简称P型砖。2.1.3M型模数多孔砖外形尺寸为190mm×l90mm×90mm的砖,简称M型砖。2.1.4配砖砌筑时与主规格砖配合使用的砖,如半砖、七分头、M型砖的系列配砖等。2.1.5硬架支模多层砖房现浇圈梁的一种施工做法,其具体操作是:在砌至圈梁底标高的墙上,支模、绑扎圈梁钢筋、铺楼、屋面板(暂时由模板支承楼屋面板荷载),绑扎预制板端伸出的预应力筋、浇灌圈梁混凝土。3材料和砌体的计算指标3.0.1多孔砖和砌筑砂浆的强度等级,应按下列规定采用:1多孔砖的强度等级:MU30、MU25、MU20、MU15、MU1O;2砌筑砂浆的强度等级:M15、M10、M7.5、M5、M2.5。注:确定砂浆强度等级时,应采用同类多孔砖侧面为砂浆强度试块底模。3.0.2龄期为28d,以毛截面积计算的多孔砖砌体抗压强度设计值,应按表3.0.2采用。当砖的孔洞率大于30%时,应按表中数值乘以0.9。表3.0.2砌体抗压强度设计值(MPa)砖强度等级MU30MU25MU20MUl5MUl019砂浆强度等级M153.903.563.192.76――M103.232.952.642.291.87M7.52.912.652.372.051.68M52.572.342.101.821.48M2.52.242.041.831.581.29砂浆强度01.141.040.940.810.66注:表中砂浆强度为零时的砌体抗压强度设计值,仅适用于施工阶段新砌多孔砖砌体的强度验算。3.0.3龄期为28d,以毛截面积计算的多孔砖砌体弯曲抗拉强度设计值和抗剪强度设计值,应按表3.0.3采用。表3.0.3砌体弯曲抗拉强度设计值、抗剪强度设计值(MPa)强度类别破坏特征沿齿缝截面沿通缝截面沿齿缝或阶梯形截面砂浆强度等级≥M100.330.170.17M7.50.290.140.14M50.230.110.11M2.50.170.080.08弯曲抗拉抗剪注:在砌体中,当搭接长度与砖的高度比值小于1时,其弯曲抗拉强度设计值ftm应按表中数值乘以搭接长度与砖高度比值后采用。3.0.4多孔砖砌体的强度设计值按下列规定应分别乘以调整系数γa:1梁跨度不小于7.2m时的多层房屋,应按本规范表3.0.2中的数据,调整系数应取0.9;2砌体毛截面面积小于0.3m2时,调整系数应为其截面面积值加0.7。构件截面面积以平方米计;3使用水泥砂浆砌筑砌体时,对本规范表3.0.2中的砌体抗压强度设计值,强度调整系数γa应取0.9;对本规范表3.0.3中的数据,调整系数γa应取0.80;4验算施工中房屋的构件时,强度调整系数丫。应取1.10。3.0.5多孔砖砌体的弹性模量、剪变模量、摩擦系数、线膨胀系数,应按现行国家标准《砌体结构设计规范》(GB50003)的规定取值。3.0.6多孔砖砌体的重力密度应按下式计算:3γ=[1-q/2]Xl9(kN/m)(3.0.6)3式中γ——多孔砖的重力密度(kN/m);3q--孔洞率。孔洞率大于28%时,可取γ=16.4kN/m。4静力设计4静力设计4.1基本设计规定4.1.1本规范采用以概率理论为基础的极限状态设计方法,以可靠指标度量结构构件的可靠度,用分项系数的设计表达式进行计算。4.1.2根据多孔砖砌体建筑结构破坏可能产生的后果(危及人的生命、造成经济损失、产生社会影响等)的严重程度,其建筑结构按表4.].2划分为三个安全等级。设计时应根据破坏后果及建筑类型选用。表4.1.2建筑结构的安全等级安全等级一级二级三级破坏后果很严重严重不严重建筑物类型重要的建筑物一般的建筑物次要的建筑物注:对于特殊的建筑物,其安全等级可根据具体情况另行确定。4.1.3砌体结构按承载能力极限状态设计时,应按下列公...
