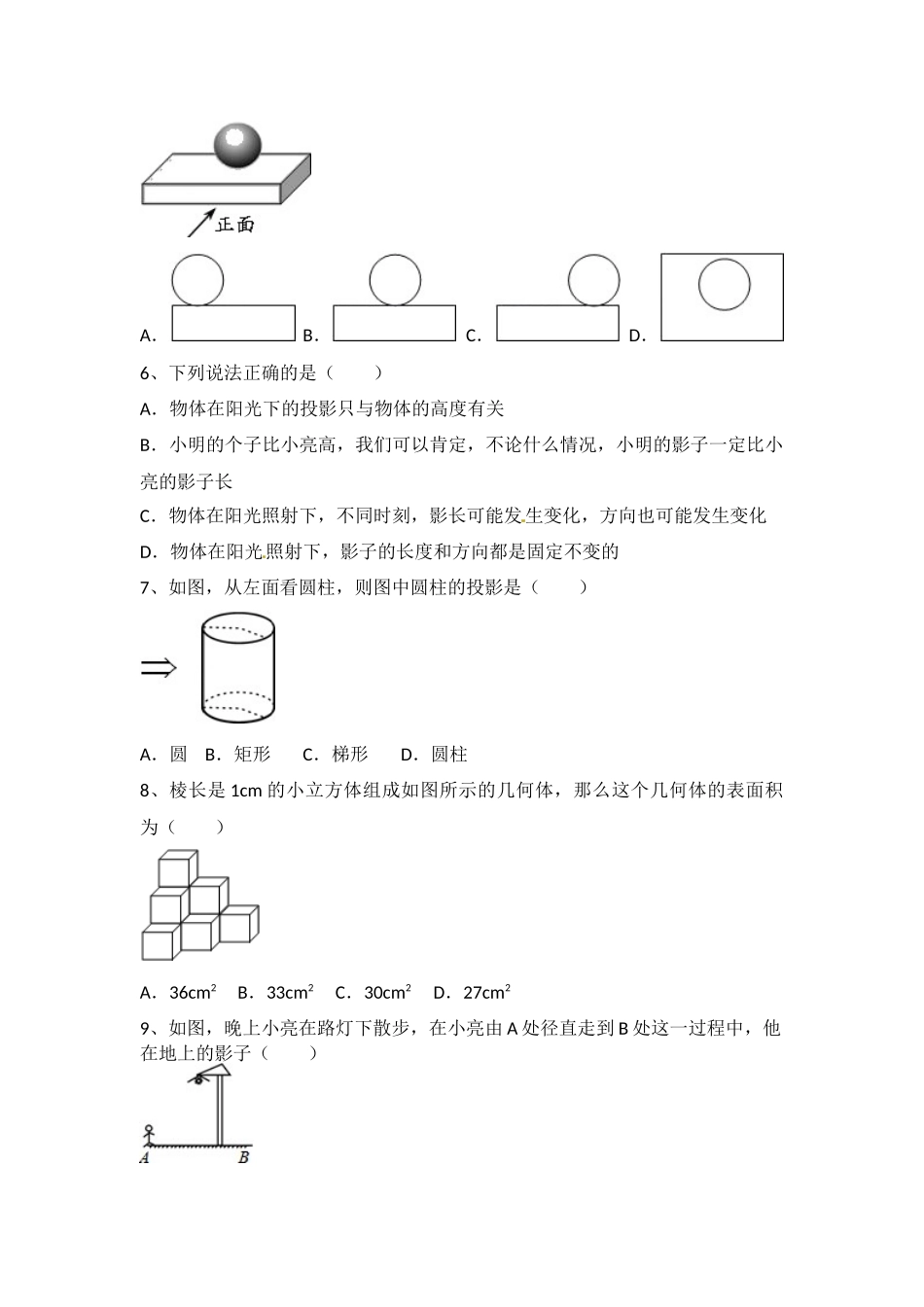

北师大版九年级数学上册第五章投影与视图单元测试题一、选择题1、把一个正六棱柱如图1摆放，光线由上向下照射此正六棱柱时的正投影是（）A．B．C．D．2、小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子（）A．相交B．平行C．垂直D．无法确定3、一天下午小红先参加了校运动会女子100m比赛，过一段时间又参加了女子400m比赛，如图是摄影师在同一位置拍摄的两张照片，那么下列说法正确的是（）A．乙照片是参加100m的B．甲照片是参加100m的C．乙照片是参加400m的D．无法判断甲、乙两张照片4、如果用□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面图是由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是（）A．B．C．D．5、图中几何体的主视图是（）A．B．C．D．6、下列说法正确的是（）A．物体在阳光下的投影只与物体的高度有关B．小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C．物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D．物体在阳光照射下，影子的长度和方向都是固定不变的7、如图，从左面看圆柱，则图中圆柱的投影是（）A．圆B．矩形C．梯形D．圆柱8、棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积为（）A．36cm2B．33cm2C．30cm2D．27cm29、如图，晚上小亮在路灯下散步，在小亮由A处径直走到B处这一过程中，他在地上的影子（）A．逐渐变短B．先变短后变长C．先变长后变短D．逐渐变长10、如图所示，平地上一棵树高为6米，两次观察地面上的影子，第一次是当阳光与地面成60°时，第二次是阳光与地面成30°时，第二次观察到的影子比第一次长（）A．B．C．D．二、填空题11、如图是两棵小树在同一时刻的影子，请问它们的影子是在光线下形成的（填“灯光”或“太阳”）．12、如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是m．13、当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小．14、如图，是一个几何体的三视图，那么这个几何体是．15、一张桌子摆放若干碟子，从三个方向上看，三种视图如图所示，则这张桌子上共有个碟子．16、在直角坐标平面内，一点光源位于A（0，5）处，线段CD垂直于x轴，D为垂足，C（3，1），则CD在x轴上的影子长，点C的影子E的坐标为．三、解答题17、画出如图组合体的三种视图．18、如图，楼房和旗杆在路灯下的影子如图所示．试确定路灯灯泡的位置，再作出小树在路灯下的影子．（不写作法，保留作图痕迹）19、如图（1）、（2）分别是两棵树及其在太阳光或路灯下影子的情形（1）哪个图反映了阳光下的情形，哪个图反映了路灯下的情形？（2）你是用什么方法判断的？（3）请画出图中表示小丽影长的线段．20、已知，如图，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m．（1）请你在图中画出此时DE在阳光下的投影；（2）在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．21、如图，路灯（P点）距地面8米，身高1.6米的小明从距路灯的底部（O点）20米的A点，沿OA所在的直线行走14米到B点时，身影的长度是变长了还是变短了？变长或变短了多少米？22、如图，晚上，小亮在广场上乘凉．图中线段AB表示站在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯．（1）请你在图中画出小亮在照明灯（P）照射下的影子；（2）如果灯杆高PO=12m，小亮的身高AB=1.6m，小亮与灯杆的距离BO=13m，请求出小亮影子的长度．23、解决楼房之间的挡光问题，某地区规定：两幢楼房间的距离至少为40米，中午12时不能挡光．如图，某旧楼的一楼窗台高1米，要在此楼正南方40米处再建一幢新楼．已知该地区冬天中午12时阳光从正南方照射，并且光线与水平线的夹角最小为30°，在不违反规定的情况下，请问新建楼房最高多少米？24、如图，小华、小军、小丽同时站在路灯下，其中小军和小丽的影子分别是AB，CD．（1）请你在图中画出路灯灯泡所在的...
