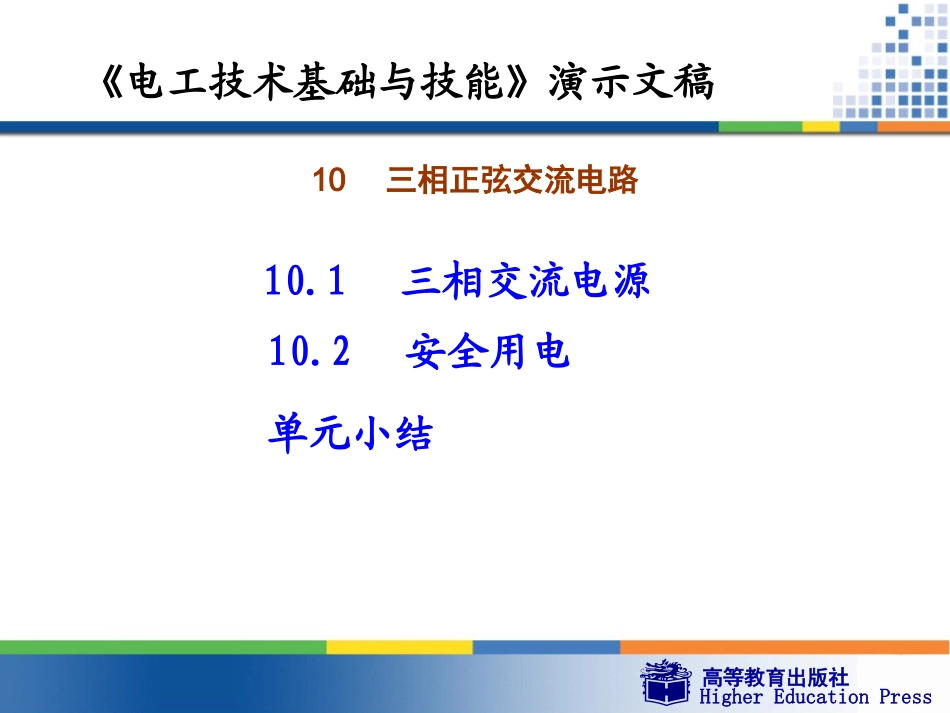

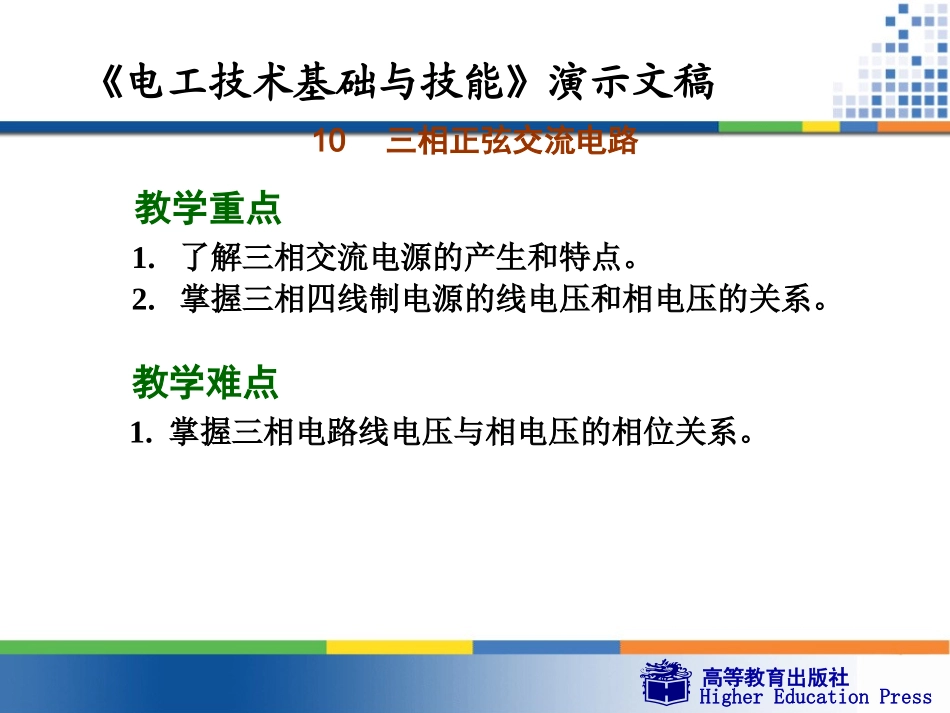

高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿10三相正弦交流电路高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿10三相正弦交流电路教学重点1.了解三相交流电源的产生和特点。2.掌握三相四线制电源的线电压和相电压的关系。教学难点1.掌握三相电路线电压与相电压的相位关系。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿10三相正弦交流电路10.1三相交流电源10.2安全用电单元小结高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿10.1三相交流电源一、三相交流电动势的产生二、三相电源的连接高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿一、三相交流电动势的产生1．对称三相电动势振幅相等、频率相同，在相位上彼此相差120的三个电动势称为对称三相电动势。对称三相电动势瞬时值的数学表达式为第一相(U相)电动势：e1=Emsint第二相(V相)电动势：e2=Emsin(t120)第三相(W相)电动势：e3=Emsin(t120)高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿显然，有e1e2e3=0。波形图与矢量图如图10-1所示。图10-1对称三相电动势波形图与矢量图高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2．相序三相电动势达到最大值(振幅)的先后次序称为相序。e1比e2超前120，e2比e3超前120，而e3又比e1超前120，称这种相序称为正相序或顺相序；反之，如果e1比e3超前120，e3比e2超前120，e2比e1超前120，称这种相序为负相序或逆相序。相序是一个十分重要的概念，为使电力系统能够安全可靠地运行，通常统一规定技术标准，一般在配电盘上用黄色标出U相，用绿色标出V相，用红色标出W相。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿二、三相电源的连接三相电源有星形(亦称Y形)联结和三角形(亦称形）联结两种。1．三相电源的星形(Y形)联结将三相发电机三相绕组的末端U2、V2、W2(相尾)连接在一点，始端U1、V1、W1(相头)分别与负载相连，这种连接方法称为星形(Y形)联结。如图10-2所示。图10-2三相绕组的星形联结高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿从三相电源三个相头U1、V1、W1引出的三根导线称为端线或相线，俗称火线，任意两个火线之间的电压称为线电压。Y形联结的公共连接点N称为中性点，从中点引出的导线称为中性线或零线。由三根相线和一根中性线组成的输电方式称为三相四线制(通常在低压配电中采用)。每相绕组始端与末端之间的电压(即相线与中性线之间的电压)称为相电压，它们的瞬时值用u1、u2、u3来表示，显然这三个相电压也是对称的。相电压大小(有效值)均为U1=U2=U3=UP高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿图10-3相电压与线电压的矢量图任意两相始端之间的电压(即火线与火线之间的电压)称为线电压，它们的瞬时值用u12、u23、u31来表示。Ｙ接法的矢量图如图10-3所示。显然三个线电压也是对称的。大小(有效值)均为PL3123123UUUUU线电压比相应的相电压超前30，如线电压u12比相电压u1超前30，线电压u23比相电压u2超前30，线电压u31比相电压u3超前30。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿2．三相电源的三角形(形)联结将三相发电机的第二绕组始端V1与第一绕组的末端U2相连，第三绕组始端W1与第二绕组的末端V2相连，第一绕组始端U1与第三绕组的末端W2相连，并从三个始端U1、V1、W1引出三根导线分别与负载相连，这种连接方法称为三角形(形)联结。显然这时线电压等于相电压，即UL=UP这种没有中性线，只有三根相线的输电方式称为三相三线制。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿特别需要注意的是，在工业用电系统中如果只引出三根导线(三相三线制)，那么就都是火线(没有中性线)，这时所说的三相电压大小均指线电压UL；而民用电源则需要引出中性线，所说的电压大小均指相电压UP。高等教育出版社HigherEducationPress《电工技术基础与技能》演示文稿【例10...
