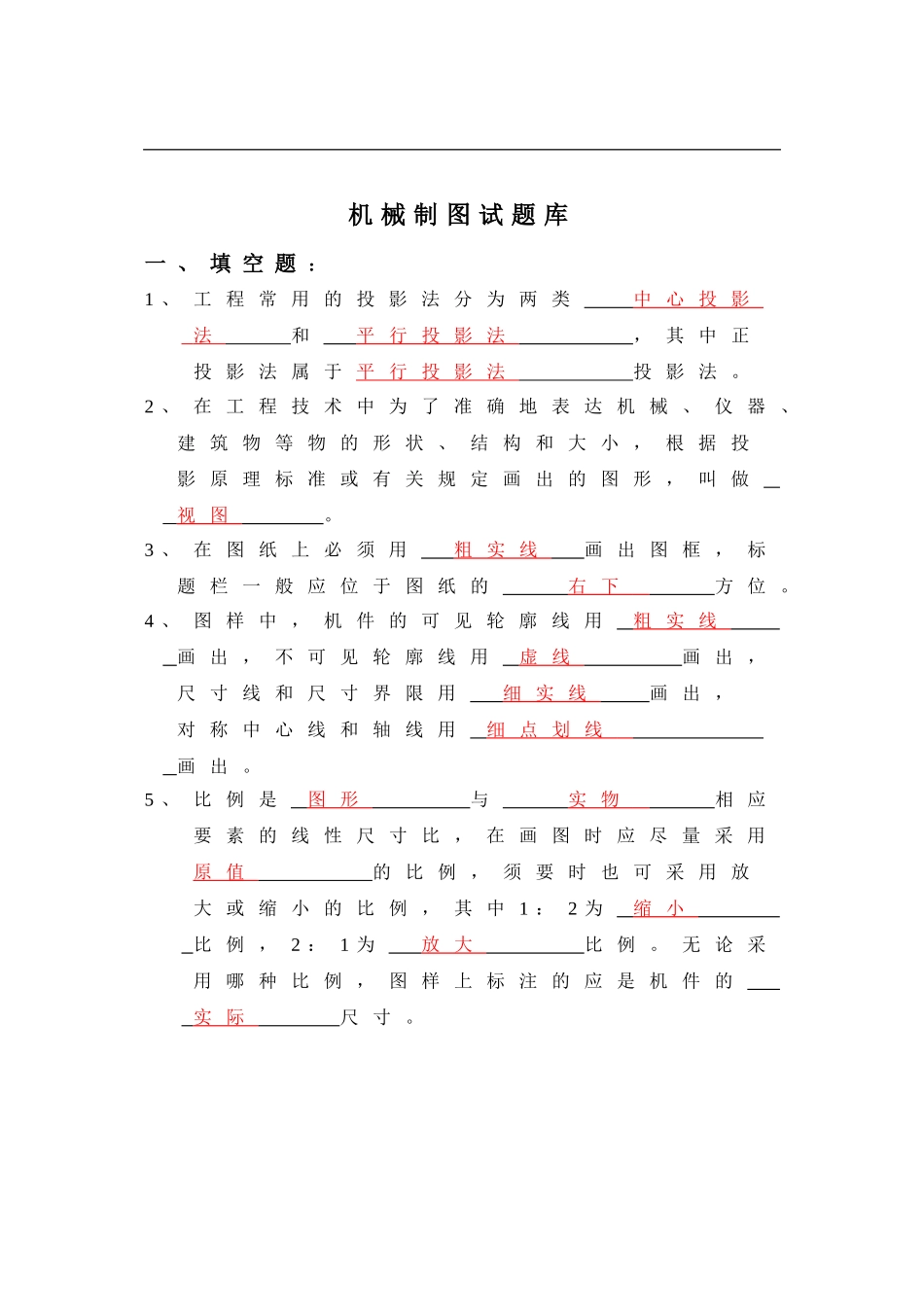

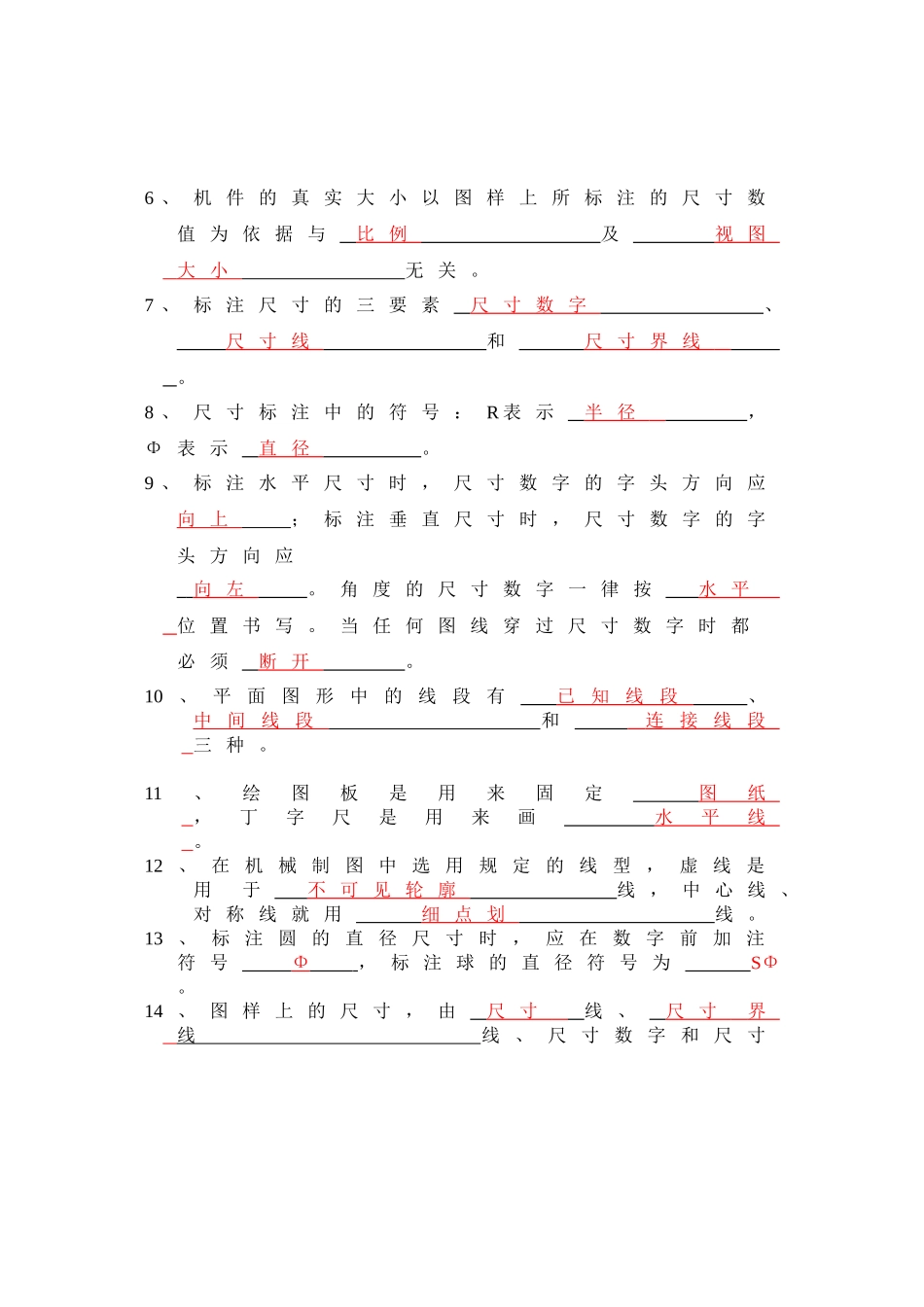

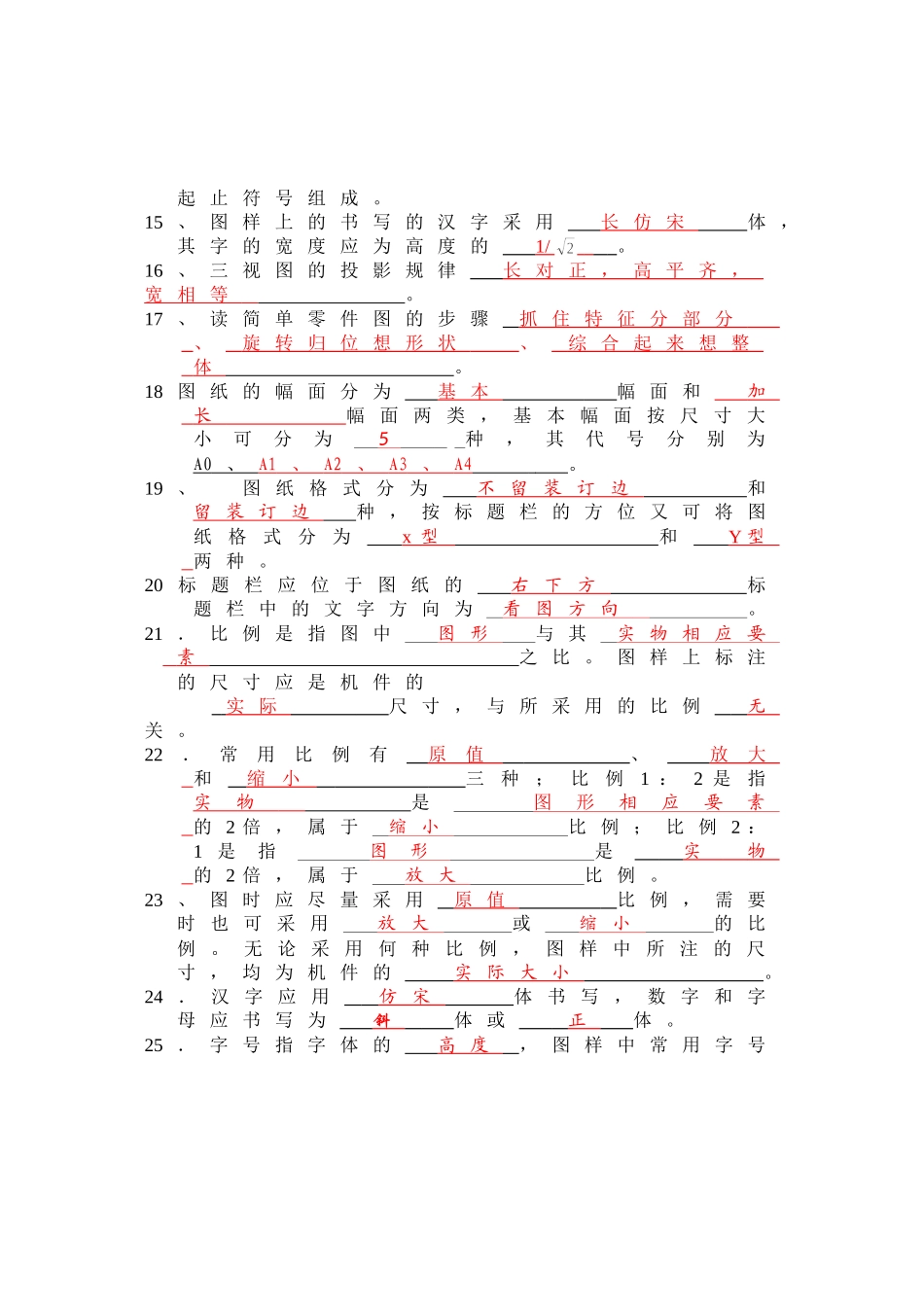

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。8、尺寸标注中的符号：R表示半径，Φ表示直径。9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。10、平面图形中的线段有已知线段、中间线段和连接线段三种。11、绘图板是用来固定图纸，丁字尺是用来画水平线。12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/。16、三视图的投影规律长对正，高平齐，宽相等。17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。21．比例是指图中图形与其实物相应要素之比。图样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。22．常用比例有原值、放大和缩小三种；比例1：2是指实物是图形相应要素的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。23、图时应尽量采用原值比例，需要时也可采用放大或缩小的比例。无论采用何种比例，图样中所注的尺寸，均为机件的实际大小。24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。25．字号指字体的高度，图样中常用字号有10、7、5、3.5号四种。26．常用图线的种类有实线、虚线、间隔画线、点划线、双点划线、三点画线、点线等八种。27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用点划线画出。虚线、细实线和细点划线的图线宽度约为粗实线的1/2。28．图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。29、标注尺寸的三要素是尺寸数字、尺寸界限、尺寸线30．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球，t表示厚度，C表示45°。31．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。32．斜度是指斜线对高度的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向一致。33．锥度是指直径差与两截面轴向距离的比，，标注时符号的锥度方向应与所标锥度方向一致。34．平面图形中的线段可分为已知、中间、连接三种。它们的作图顺序应是先画出已知，然后画中间，最后画连接。35．平面图形中的尺寸，按其作用可分为定形和定位两类。36．已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的线段叫连接线段；只有定形尺寸没有定位尺寸的线段叫中间线段。37影法分为中心投影法和平行投影法两大类，我们绘图时使用的是平行投影法中的正投影法。38．当投射线互相平行，并与投影面垂直时，物体在投影面上的投影叫正投影。按正投影原理画出的图形叫正投影图。39．一个投影...
