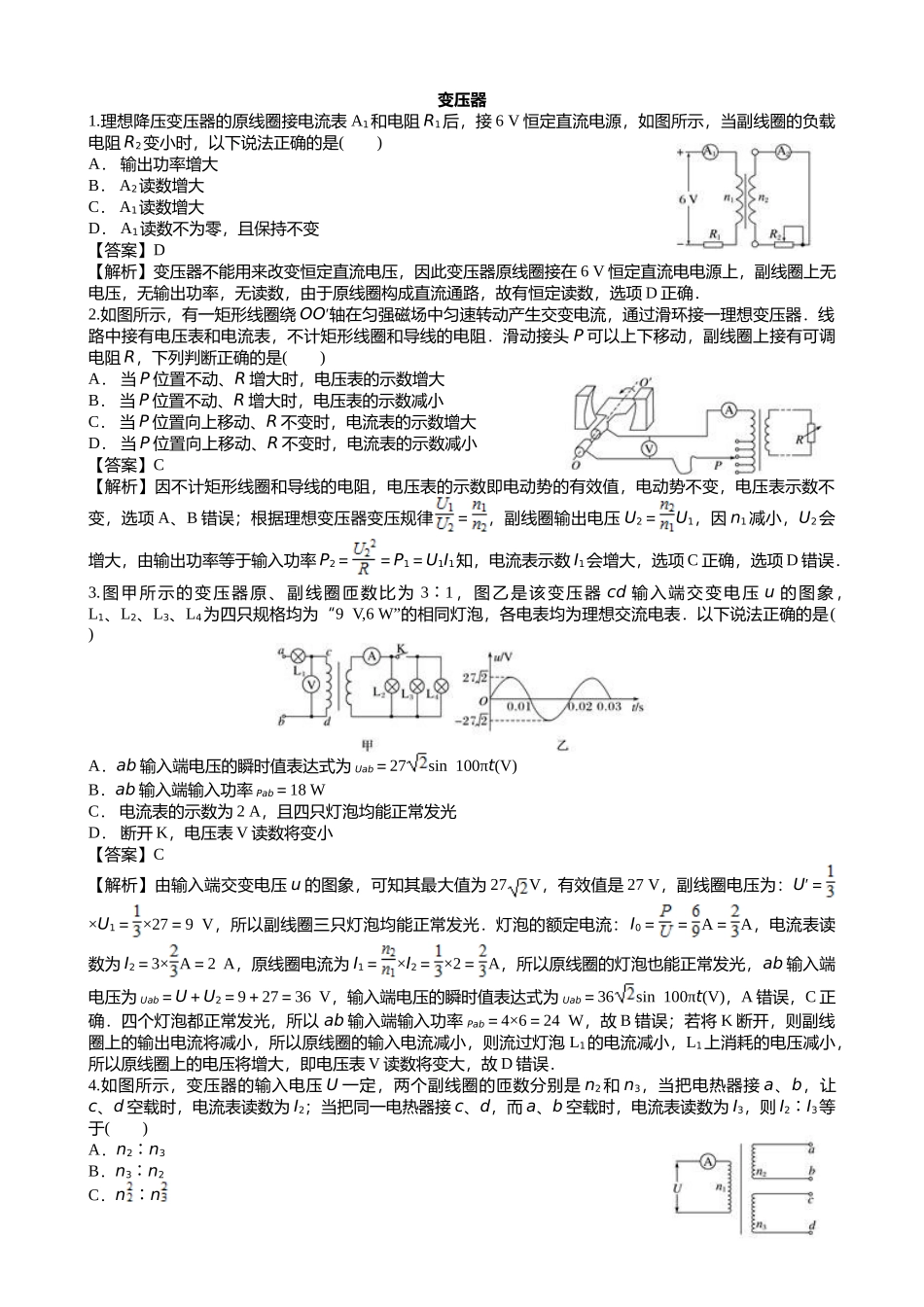

变压器1.理想降压变压器的原线圈接电流表A1和电阻R1后，接6V恒定直流电源，如图所示，当副线圈的负载电阻R2变小时，以下说法正确的是()A．输出功率增大B．A2读数增大C．A1读数增大D．A1读数不为零，且保持不变【答案】D【解析】变压器不能用来改变恒定直流电压，因此变压器原线圈接在6V恒定直流电电源上，副线圈上无电压，无输出功率，无读数，由于原线圈构成直流通路，故有恒定读数，选项D正确．2.如图所示，有一矩形线圈绕OO′轴在匀强磁场中匀速转动产生交变电流，通过滑环接一理想变压器．线路中接有电压表和电流表，不计矩形线圈和导线的电阻．滑动接头P可以上下移动，副线圈上接有可调电阻R，下列判断正确的是()A．当P位置不动、R增大时，电压表的示数增大B．当P位置不动、R增大时，电压表的示数减小C．当P位置向上移动、R不变时，电流表的示数增大D．当P位置向上移动、R不变时，电流表的示数减小【答案】C【解析】因不计矩形线圈和导线的电阻，电压表的示数即电动势的有效值，电动势不变，电压表示数不变，选项A、B错误；根据理想变压器变压规律＝，副线圈输出电压U2＝U1，因n1减小，U2会增大，由输出功率等于输入功率P2＝＝P1＝U1I1知，电流表示数I1会增大，选项C正确，选项D错误．3.图甲所示的变压器原、副线圈匝数比为31∶，图乙是该变压器cd输入端交变电压u的图象，L1、L2、L3、L4为四只规格均为“9V,6W”的相同灯泡，各电表均为理想交流电表．以下说法正确的是()A．ab输入端电压的瞬时值表达式为Uab＝27sin100πt(V)B．ab输入端输入功率Pab＝18WC．电流表的示数为2A，且四只灯泡均能正常发光D．断开K，电压表V读数将变小【答案】C【解析】由输入端交变电压u的图象，可知其最大值为27V，有效值是27V，副线圈电压为：U′＝×U1＝×27＝9V，所以副线圈三只灯泡均能正常发光．灯泡的额定电流：I0＝＝A＝A，电流表读数为I2＝3×A＝2A，原线圈电流为I1＝×I2＝×2＝A，所以原线圈的灯泡也能正常发光，ab输入端电压为Uab＝U＋U2＝9＋27＝36V，输入端电压的瞬时值表达式为Uab＝36sin100πt(V)，A错误，C正确．四个灯泡都正常发光，所以ab输入端输入功率Pab＝4×6＝24W，故B错误；若将K断开，则副线圈上的输出电流将减小，所以原线圈的输入电流减小，则流过灯泡L1的电流减小，L1上消耗的电压减小，所以原线圈上的电压将增大，即电压表V读数将变大，故D错误．4.如图所示，变压器的输入电压U一定，两个副线圈的匝数分别是n2和n3，当把电热器接a、b，让c、d空载时，电流表读数为I2；当把同一电热器接c、d，而a、b空载时，电流表读数为I3，则I2∶I3等于()A．n2∶n3B．n3∶n2C．n∶nD．n∶n【答案】C【解析】由P1＝P2知，当电热器接a、b，让c、d空载时，有I2U＝；当把同一电热器接c、d，而让a、b空载时，有I3U＝，又由变压器的电压关系可知＝＝，所以I2∶I3＝U∶U＝n∶n，故答案为C.5.如图所示，理想变压器原、副线圈匝数比为101∶，R0为定值电阻，R是滑动变阻器，原线圈两端的输入电压u＝200sin100πtV，设理想交流电压表V1、V2的示数分别是U1、U2；理想交流电流表A1、A2示数分别是I1、I2.下列说法中正确的是()A．电压表V2的示数U2＝20VB．滑片P向b端滑动过程中，U2不变、I2变大C．滑片P向b端滑动过程中，U1变小、I1变大D．通过原、副线圈的交变电流频率之比为101∶【答案】B【解析】原线圈两端的输入电压有效值为V，由＝＝，得副线圈两端电压为10V(即为电压表V2的读数)，A错误．若滑动变阻器的滑动触头P向b端移动，则负载电阻R减小，电压U1、U2均不变，则电流表A2示数I2＝变大，由I1＝I2变大，B正确，C错误．变压器能变压，而原副线圈的电流的频率不变为1：1，D错误．6.用一理想变压器给负载供电，变压器输入端的电压不变，如图所示．开始时开关S是断开的．现将开关S闭合，则图中所有交流电表的示数以及输入功率的变化情况是()A．V1、V2的示数不变，A1的示数增大，A2的示数减小，P入增大B．V1、V2的示数不变，A1、A2的示数增大，P入增大C．V1、V2的示数不变，A1、A2的示数减小，P入减小D．V1的示数不变，V2的示数增大，A1的示数减小，A2的示数增大，P入减小【答案】B【解析】因输入...
