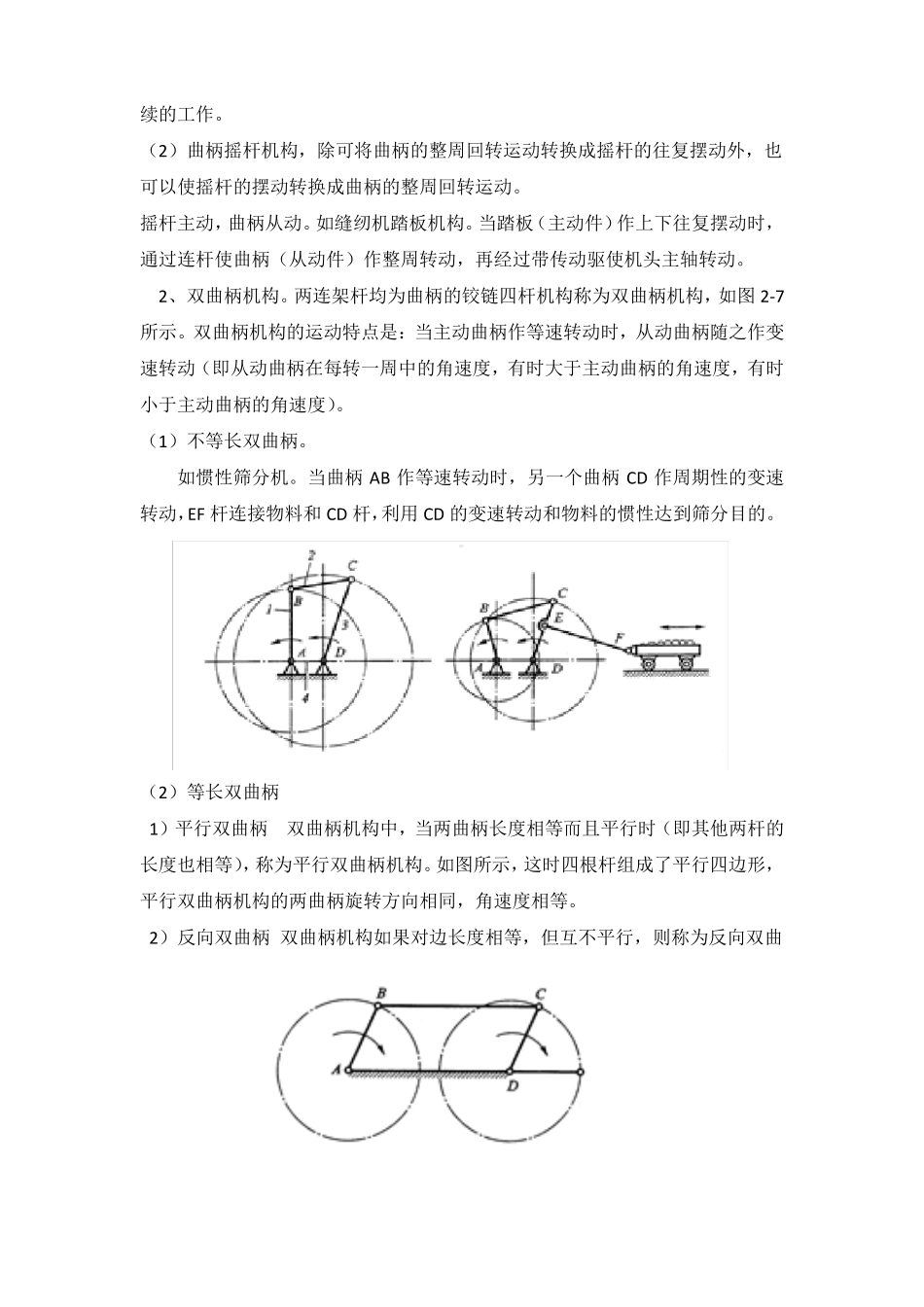

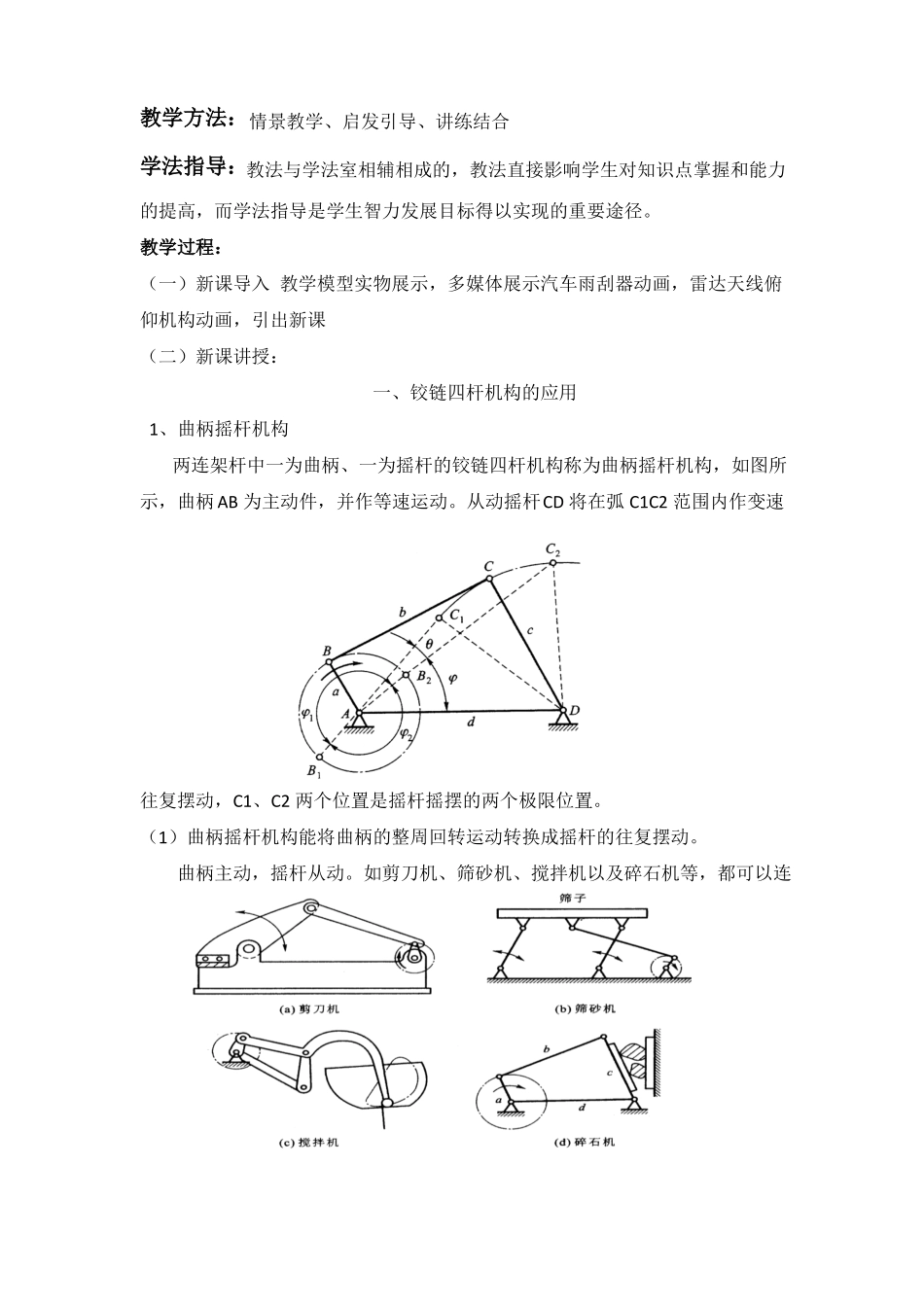

课题：平面连杆机构应用及特点教材分析：本课题选自李世维主编、高等教育出版社出版的中等职业教育国家规划教材《机械基础》（机械类）第6章“常用机构”中“§6-1平面连杆机构”的内容。本节课内容主要介绍的铰链四杆机构的实际应用及特点。学情分析：中职生文化基础差、学习能力较弱、学习的主动性不强，这是一个不争的事实，也是一个普遍的现实问题，但他们对新事物有较强的好奇心，善于联想，从这一现状出发，教学中应以调动学生学习积极性为出发点，以生活中的实例为教学模型，扩散思维，归纳总结来组织教学，让学生在发现问题，解释问题的思索中提高对本课程的学习兴趣，不断积累专业知识，并能活学活用，理论联系实践。教学目标：1.知识目标（1）掌握铰链四杆机构的特点和应用实例；（2）了解铰链四杆机构的急回特性及应用实例；（3）掌握铰链四杆机构的死点位置及应用实例。2.能力目标培养学生理论联系实际的能力，从生活中，从身边去挖掘教学模型，学以致用。3.情感目标培养学生口头表达能力，如何去欣赏别人的优点，如何去肯定别人，从而培养团队意识，合作意识。教学重点：1．铰链四杆机构的急回特性2．铰链四杆机构的死点位置。教学难点：极位夹角和摆角的画法。课时安排：2课时教学手段：利用多媒体辅助教学教学方法：情景教学、启发引导、讲练结合学法指导：教法与学法室相辅相成的，教法直接影响学生对知识点掌握和能力的提高，而学法指导是学生智力发展目标得以实现的重要途径。教学过程：（一）新课导入教学模型实物展示，多媒体展示汽车雨刮器动画，雷达天线俯仰机构动画，引出新课（二）新课讲授：一、铰链四杆机构的应用1、曲柄摇杆机构两连架杆中一为曲柄、一为摇杆的铰链四杆机构称为曲柄摇杆机构，如图所示，曲柄AB为主动件，并作等速运动。从动摇杆CD将在弧C1C2范围内作变速往复摆动，C1、C2两个位置是摇杆摇摆的两个极限位置。（1）曲柄摇杆机构能将曲柄的整周回转运动转换成摇杆的往复摆动。曲柄主动，摇杆从动。如剪刀机、筛砂机、搅拌机以及碎石机等，都可以连续的工作。（2）曲柄摇杆机构，除可将曲柄的整周回转运动转换成摇杆的往复摆动外，也可以使摇杆的摆动转换成曲柄的整周回转运动。摇杆主动，曲柄从动。如缝纫机踏板机构。当踏板（主动件）作上下往复摆动时，通过连杆使曲柄（从动件）作整周转动，再经过带传动驱使机头主轴转动。2、双曲柄机构。两连架杆均为曲柄的铰链四杆机构称为双曲柄机构，如图2-7所示。双曲柄机构的运动特点是：当主动曲柄作等速转动时，从动曲柄随之作变速转动（即从动曲柄在每转一周中的角速度，有时大于主动曲柄的角速度，有时小于主动曲柄的角速度）。（1）不等长双曲柄。如惯性筛分机。当曲柄AB作等速转动时，另一个曲柄CD作周期性的变速转动，EF杆连接物料和CD杆，利用CD的变速转动和物料的惯性达到筛分目的。（2）等长双曲柄1）平行双曲柄双曲柄机构中，当两曲柄长度相等而且平行时（即其他两杆的长度也相等），称为平行双曲柄机构。如图所示，这时四根杆组成了平行四边形，平行双曲柄机构的两曲柄旋转方向相同，角速度相等。2）反向双曲柄双曲柄机构如果对边长度相等，但互不平行，则称为反向双曲柄机构。如图所示，反向双曲柄机构的两曲柄旋转方向相反，角速度不相等。平行双曲柄机构在运动过程中，主动曲柄AB转动一周，从动曲柄CD将会出现两次与连杆BC共线位置，这样会造成从动曲柄CD运动的不确定现象为避免这一现象的发生，除可利用从动曲柄本身的质量或附加一转动惯量较大的飞轮，利用其惯性作用来导向外，还可用增设辅助机构或将若干组相同机构错列等方法来解决。图示为机车主动轮联动装置。它是增设了一个曲柄EF的辅助构件，保证被联动的各轮与主动轮作相同的运动。图示为两组车轮的错列装置，利用左右两组车轮相错90°的方法，而使车轮能正常运行。公共汽车车门启闭机构。这是应用反向双曲柄机构的一个实例，当主动曲柄AB转动时，通过连杆BC使从动曲柄CD朝反向转动，从而保证两扇车门能同时开启和关闭到预定的各自位置。3、双摇杆机构。两连架杆均为摇杆的铰链四杆机构称为双摇杆机构，摇杆都只能摆动一...
