电压电阻复习课VIP免费

电压电阻复习课_第1页
1/13

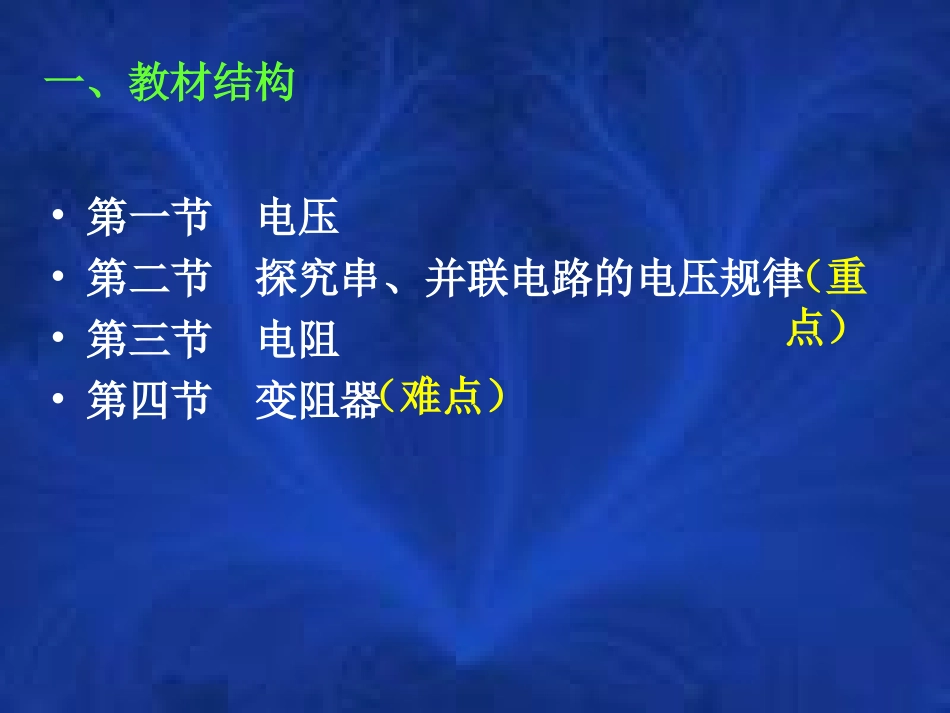

电压电阻复习课_第2页
2/13

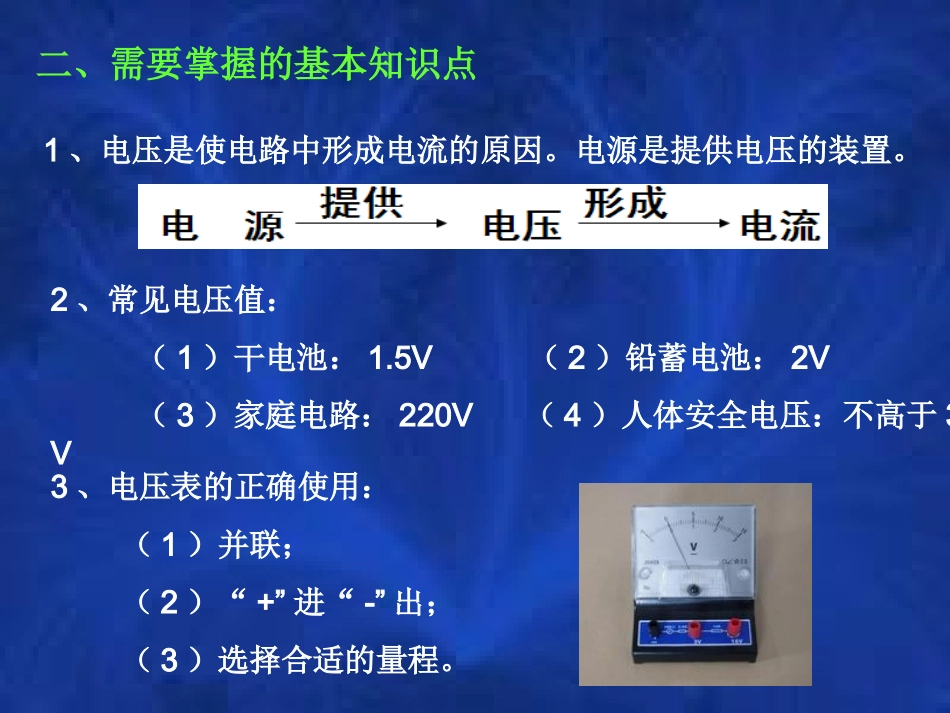

电压电阻复习课_第3页
3/13
第六章电压电阻复习课•第一节电压•第二节探究串、并联电路的电压规律•第三节电阻•第四节变阻器一、教材结构(重点)(难点)二、需要掌握的基本知识点1、电压是使电路中形成电流的原因。电源是提供电压的装置。2、常见电压值:(1)干电池:1.5V(2)铅蓄电池:2V(3)家庭电路:220V(4)人体安全电压:不高于36V3、电压表的正确使用:(1)并联;(2)“+”进“-”出;(3)选择合适的量程。4、电阻是导体对电流阻碍作用的大小。它是导体本身的一种性质,其大小与导体的材料、长度、横截面积、温度有关。公式:R=ρL/S5、滑动变阻器(1)原理:通过改变接入电路中电阻丝的长度来改变电路中的电阻大小。(2)作用:通过改变电阻来改变电路中的电流或电压。(3)接法:“一上一下”(4)注意:闭合开关前,应将滑动变阻器调到最大阻值位置。ρ:电阻率;L:长度;S:横截面积。6、串、并联电路电流、电压特点串联电路并联电路电路图电流串联电路中,电流处处相等。I=I1=I2并联电路中,干路电流等于支路电流之和。I=I1+I2电压串联电路总电压等于各串联导体两端的电压之和。U=U1+U2并联电路总电压与各支路两端电压相等。U=U1=U2“串联分压,并联分流”7、电流、电压、电阻电流电压电阻符号IUR单位安培(A)伏特(V)欧姆(Ω)测量电流表电压表电流表电压表比较仪表电压表电流表用途符号连接方法量程大小分度值与电源连接相同点测量电路两端的电压测量电路中的电流并联在被测电路的两端串联在被测电路中0.6安或3安3伏或15伏0.02安或0.1安0.1伏或0.5伏能够直接连接在电源两极上绝对不允许不经过用电器直接连到电源两极上使用前要调指针在零刻度,弄清分度值和量程。使用时都要使电流从“+”接线柱流进,“-”接线柱流出,都要选择合适量程,都要等指针稳定时再读数值,不能估计出电流值时可用试接触法判断是否超过量程。VA8、电流表与电压表的比较9、导体、绝缘体、半导体、超导体(1)导体:善于传导电流的物质称为导体。(2)绝缘体:不善于传导电流的物质称为绝缘体。(3)半导体:导电能力介于导体和绝缘体之间的物质称为半导体。(4)超导体:处于某一温度时,电阻突然变为零的导体。三、课堂练习1、关于电压的说法中正确的是()A.电压是使电荷产生定向移动,形成电流的一种压力B.电压是使电路中产生电流的装置,它使金属导体中电子由电源正极通过电路流向负极C.电压是电路中形成电流的原因,它使金属导体中的自由电子由电源负极流向正极,形成电流D.电压使电路中形成电流,而电源是提供电压的装置,不同的电源在电路两端形成的电压都相同2、日常生活中经常使用的各种型号的干电池中,分1号、2号、5号等.当用它们分别作电源时,下列说法正确的是()A.它们提供的电压一样大B.1号电池的电压最高C.2号电池的电压最高D.5号电池的电压最高CA3、关于电阻,下列说法错误的是()A.电阻表示导体对电流的阻碍作用B.导体的电阻与导体的材料、长度、横截面积有关C.导体的电阻与导体两端的电压成正比,与导体中的电流成反比D.导体的电阻是导体本身的性质,与是否通电无关4、通过一个50Ω电阻的电流若减少为原来的1/2时,不计温度的影响,此时该电阻的阻值大小为()A.100ΩB.50ΩC.25ΩD.无法确定电阻大小CB5、A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为()A6、如图所示,闭合开关S后,灯泡L发光,现把滑动变阻器的滑片P向a端移动,则灯泡L的亮度与电流表示数的变化情况是:()A、灯泡L变亮,电流表示数变大B、灯泡L变暗,电流表示数变小C、灯泡L变亮,电流表示数变小D、灯泡L变暗,电流表示数变大A7、某同学做实验时,如下左图连接电路,闭合开关后,灯泡正常发光,电流表指针不动,电压表读数正常,那么可能是()A.电流表已被烧坏,致使电路不通B.电流表完好,但未与导线接牢C.灯L的灯座接线处短路D.电流表接线处碰线(电流表被短路)D8、小明在做电学实验时,按如上右图连接一个电路,电源电压不变,闭合开关后,灯L1、L2都发光,一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都...
