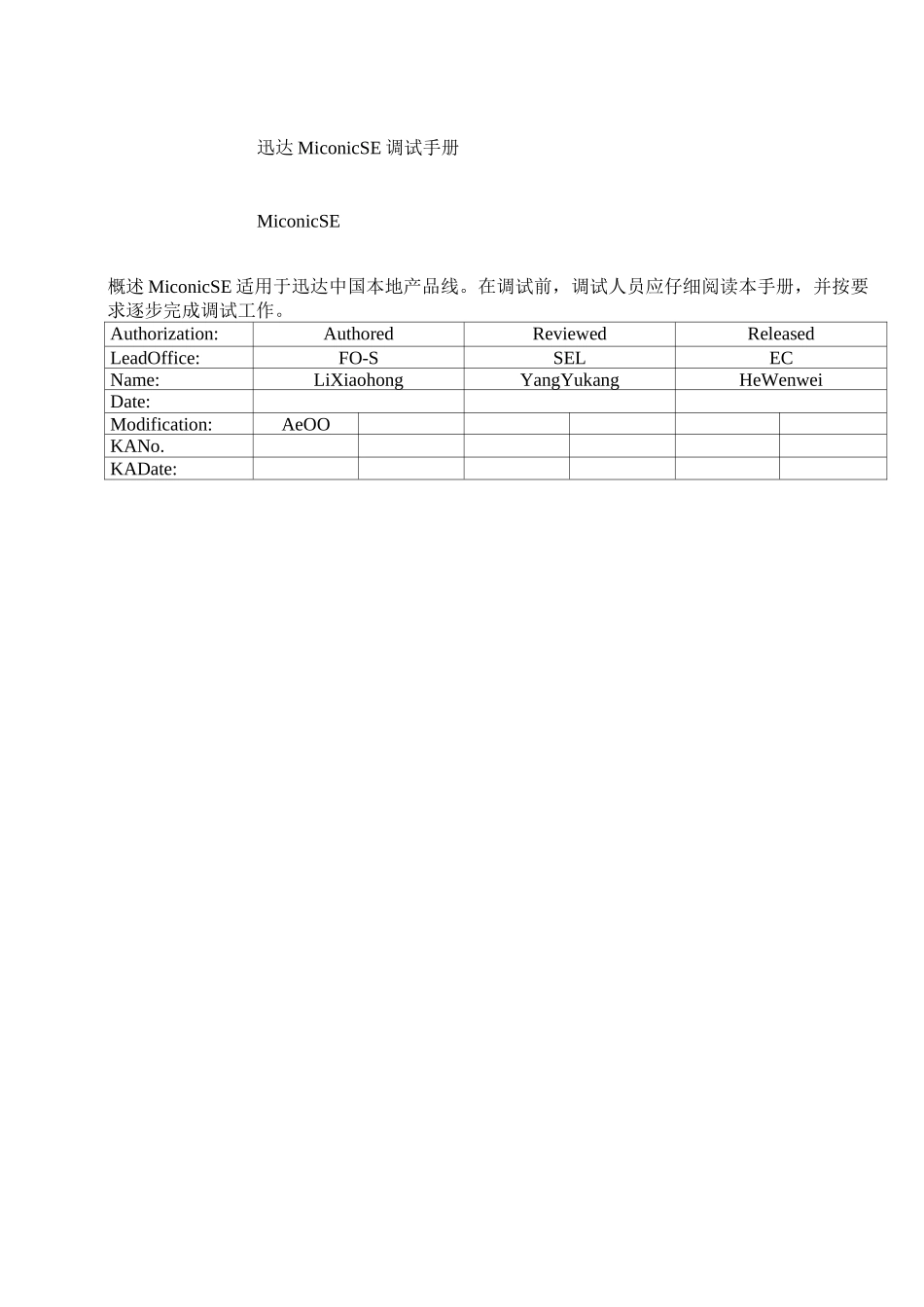

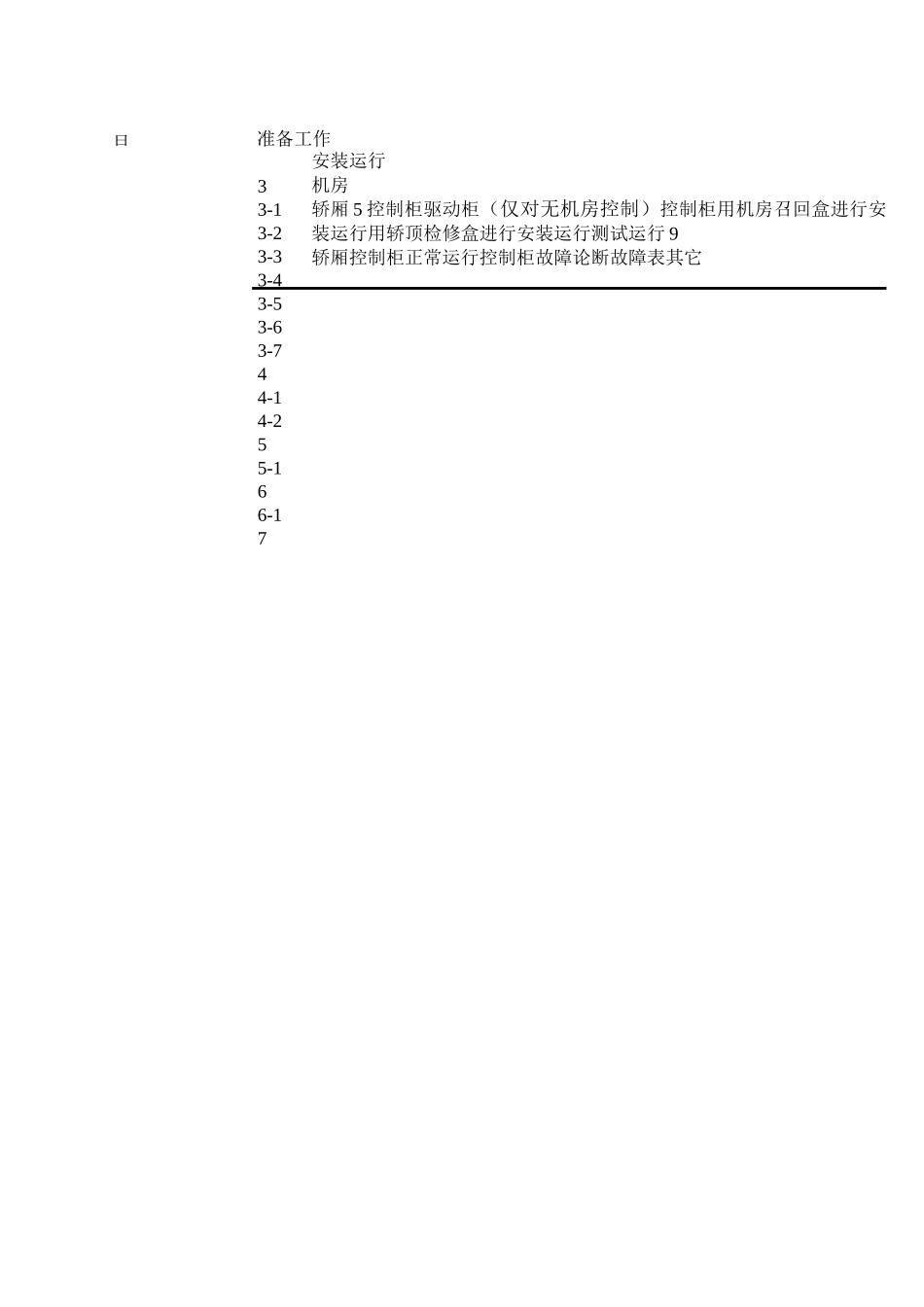

迅达MiconicSE调试手册MiconicSE概述MiconicSE适用于迅达中国本地产品线。在调试前，调试人员应仔细阅读本手册，并按要求逐步完成调试工作。Authorization:AuthoredReviewedReleasedLeadOffice:FO-SSELECName:LiXiaohongYangYukangHeWenweiDate:Modification:AeOOKANo.KADate:目准备工作安装运行机房轿厢5控制柜驱动柜（仅对无机房控制）控制柜用机房召回盒进行安装运行用轿顶检修盒进行安装运行测试运行9轿厢控制柜正常运行控制柜故障论断故障表其它33-13-23-33-43-53-63-744-14-255-166-17安全安全要安装现场应按安全操作规程要求配置相应的安全防护设备。所有安装人员应按要求正确使用安全防护设备及设施。安全设备安全帽防护眼镜安全带防护鞋防护手套在工地和井道安装合适的照明设备。应立即更换或补充被损坏或丢失的安全装备。如果有坠落的风险，应扣好安全带和安全帽。正确使用并妥善保管工具。遵守安装工具及设备制造厂的使用说明。所有安装人员应对自己的安全及健康负责。准备工工具与设根据合前万用表WAGO工具一般电工工具土建布置图主要部件已安装完毕对重架重量与空轿厢重量误差在±10%以内用手动盘车装置将轿厢移动至顶层向下1m或底层向上1m主电源3X380VAC(±7%)/50HZAC缓冲器已安装到位，对于液压缓冲器需要加油限速器与安全钳已安装到位，并且功能正常井道内和轿厢上的安全开关已安装接线，但控制柜内未连接(接插件未连接)文件当用手触摸、保存及运输印板时，应按操作“MOS/CMOS”元件的要求进行处理！装箱清单根据合同原理图通用序号步骤备注300检查下列开关置于断开状态•JTHA驱动器保护开关•JTHS控制保护开关（可选IL漏电保护开关•JHL照明电路总开关•JHLA控制柜内照明开关（可选）参考安装原理图301ASIBSE印板：检查下列插件已拔下•XCAR2轿厢220VAC与安全回路安装运行机房轿厢302303CCPSE印板：检查下列插件已拔下参考安装原理图•XTC1轿厢控制信号•XTC2轿厢220VAC与安全回路•XTC3操纵箱通讯接口•XPLUG220VAC插座•XLIGHT轿厢照明•XEM_LIGHT紧急照明（6V）,可选，无机房标配UPS电源，即不提供6V紧急照明•XVENT轿厢风扇•NSG应急供电•SHAFIN井道信息•XCOP1/2操纵箱通讯/超满载XCOP通讯、XCOP2称重开关•RPHT1/2门光电保护开关•XINSP1轿顶检修信号•KL-X、KL-M、KL-V称重开关输入CCPSE印板：检查并连接下列插件参考安装原理图•XINSP1/2轿顶检修盒•XKF/XKF1安全钳•XJHCT1(KNA)(KWL)如果有安全窗，请保留（如果没有，请短接。）（如有轿厢锁KWL请连接在此处）•XDOOR1/2门安全回路1/2•XPLUG220VAC插座•XLIGHT轿厢照明请检查下列插件已正确连接•X3380VAC电源参考安装原理图308•XEARTH1.26.7序号步骤备注•XEM_LIGHT紧急照明（6V）（可选）•XVENT轿厢风扇•XTC1轿厢控制信号请检查下列插件已正确连接•X3380VAC电源参考安装原理图308•XTC2轿厢220VAC与安全回路304检杳并确认轿顶检修盒处于正常位置控制柜305ASIB_SE印板：检查下列插件已拔下参考安装原理图•XCOP操纵箱•XDOORP1门机电源•XDOORS1门机24VDC电源与信号•XSERVE层站输入信号•XGRY格雷码信号•X1DEA/B/C/D厅外召唤信号•X2DEA/B/C/D厅外召唤信号306ASIB_SE印板：检查下列插件已连接参考安装原理图•XPOWER380VAC电源•XLIGHT220VAC电源•XTS变压器•XCTR1/2驱动连接•XFAULT变频器出错接点相序救援装置接口（可选）•XMR抱闸与电机热敏•XCAR1轿厢控制信号•XCAR2轿厢220VAC与安全回路•XSHAFT井道安全回路/下水平限位开关•XKBV井道安全回路•KLS-U上水平限位开关•XSKC（请保留短接）•XESE机房召回盒（可选。如没有，请保留短接）底坑特殊安全装置KCSB。（仅对无机房电梯）RFH消防返回确认请检查下列插件已正确连接•X3380VAC电源参考安装原理图30830驱动侧：检查电机电源，热敏，抱闸，测速反馈已正确接线驱动柜（仅对无机房控制）序号步骤•X4驱动控制信号1•X5驱动控制信号2•X6电机热敏•X7抱闸备注控制柜309ASIB_SE印板：设定下列开关•IMOF=”1”安装运行状态310将机房召回盒JRH检修开关置于“检修”。将机房召回盒JHM急停开关置于“停止”。311请依次接通下列开关•JTHA驱...
