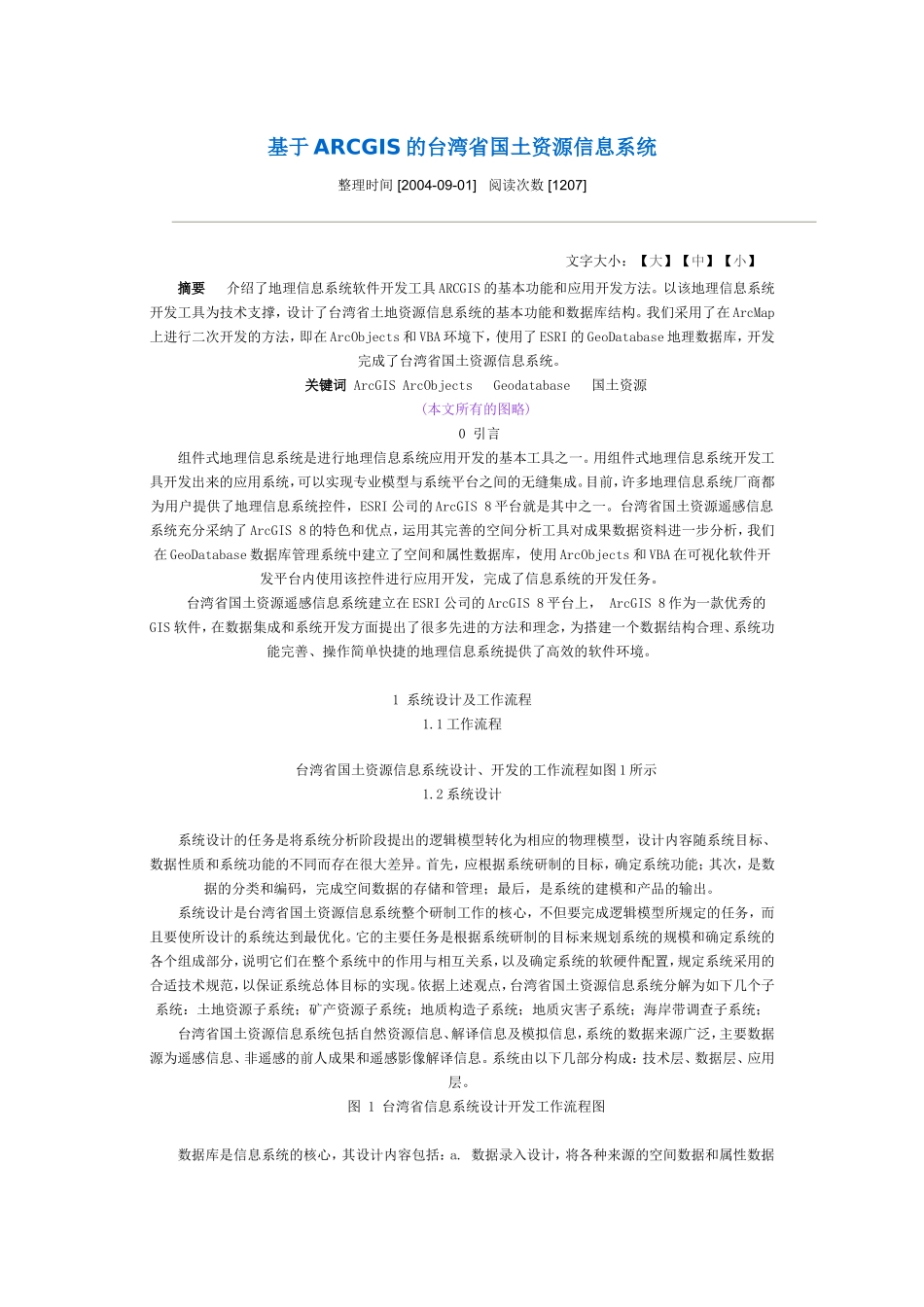

基于ARCGIS的台湾省国土资源信息系统整理时间[2004-09-01]阅读次数[1207]文字大小:【大】【中】【小】摘要介绍了地理信息系统软件开发工具ARCGIS的基本功能和应用开发方法。以该地理信息系统开发工具为技术支撑,设计了台湾省土地资源信息系统的基本功能和数据库结构。我们采用了在ArcMap上进行二次开发的方法,即在ArcObjects和VBA环境下,使用了ESRI的GeoDatabase地理数据库,开发完成了台湾省国土资源信息系统。关键词ArcGISArcObjectsGeodatabase国土资源(本文所有的图略)0引言组件式地理信息系统是进行地理信息系统应用开发的基本工具之一。用组件式地理信息系统开发工具开发出来的应用系统,可以实现专业模型与系统平台之间的无缝集成。目前,许多地理信息系统厂商都为用户提供了地理信息系统控件,ESRI公司的ArcGIS8平台就是其中之一。台湾省国土资源遥感信息系统充分采纳了ArcGIS8的特色和优点,运用其完善的空间分析工具对成果数据资料进一步分析,我们在GeoDatabase数据库管理系统中建立了空间和属性数据库,使用ArcObjects和VBA在可视化软件开发平台内使用该控件进行应用开发,完成了信息系统的开发任务。台湾省国土资源遥感信息系统建立在ESRI公司的ArcGIS8平台上,ArcGIS8作为一款优秀的GIS软件,在数据集成和系统开发方面提出了很多先进的方法和理念,为搭建一个数据结构合理、系统功能完善、操作简单快捷的地理信息系统提供了高效的软件环境。1系统设计及工作流程1.1工作流程台湾省国土资源信息系统设计、开发的工作流程如图1所示1.2系统设计系统设计的任务是将系统分析阶段提出的逻辑模型转化为相应的物理模型,设计内容随系统目标、数据性质和系统功能的不同而存在很大差异。首先,应根据系统研制的目标,确定系统功能;其次,是数据的分类和编码,完成空间数据的存储和管理;最后,是系统的建模和产品的输出。系统设计是台湾省国土资源信息系统整个研制工作的核心,不但要完成逻辑模型所规定的任务,而且要使所设计的系统达到最优化。它的主要任务是根据系统研制的目标来规划系统的规模和确定系统的各个组成部分,说明它们在整个系统中的作用与相互关系,以及确定系统的软硬件配置,规定系统采用的合适技术规范,以保证系统总体目标的实现。依据上述观点,台湾省国土资源信息系统分解为如下几个子系统:土地资源子系统;矿产资源子系统;地质构造子系统;地质灾害子系统;海岸带调查子系统;台湾省国土资源信息系统包括自然资源信息、解译信息及模拟信息,系统的数据来源广泛,主要数据源为遥感信息、非遥感的前人成果和遥感影像解译信息。系统由以下几部分构成:技术层、数据层、应用层。图1台湾省信息系统设计开发工作流程图数据库是信息系统的核心,其设计内容包括:a.数据录入设计,将各种来源的空间数据和属性数据以一定的格式输入,保证输入数据的拓扑一致性,建立图形数据文件和属性数据文件以及消除错误冗余数据等;b.数据存储设计,指数据存储介质的选择、数据逻辑关系和数据存储结构的设计;c.数据检索设计,指如何采用迅速高效检索方案在数据库中查找所需要的数据。与功能设计相对应,台湾省国土资源信息系统的数据库设计共分6个主要图层。2数据图层分类及内容2.1空间参考信息为了能够把各专题的空间数据集成到同一软件环境中,全部的矢量和栅格成果数据经过格式转换、拓扑重建和地理配准后,投影变换为同一个坐标系统。本课题采用1956黄海高程系高程基准和横轴墨卡托(TransverseMercator)投影的1954北京大地坐标系。2.2基础地理数据2.2.1矢量数据图层名称及内容能够收集到的台湾省基础地理数据为1978年最后更新的1:25万比例尺数字地形图,我们依据ETM卫星影像进行了修编,本系统选择主要的地理和地形要素,并进行一定的删减后组成系统基础地理数据集,用来作为专题图形的地理底图和空间分析依据。2.2.2属性数据编码方案基础地理数据要素代码采用国家基础地理信息中心发布的国家基础地理信息系统地形数据库编码方案,根据不同图层内容遵照国标代码构成二维数据库编码表格,包括中华人民共和国行政区划代码﹑居民地行政等级代码﹑铁路及附属要素代...
