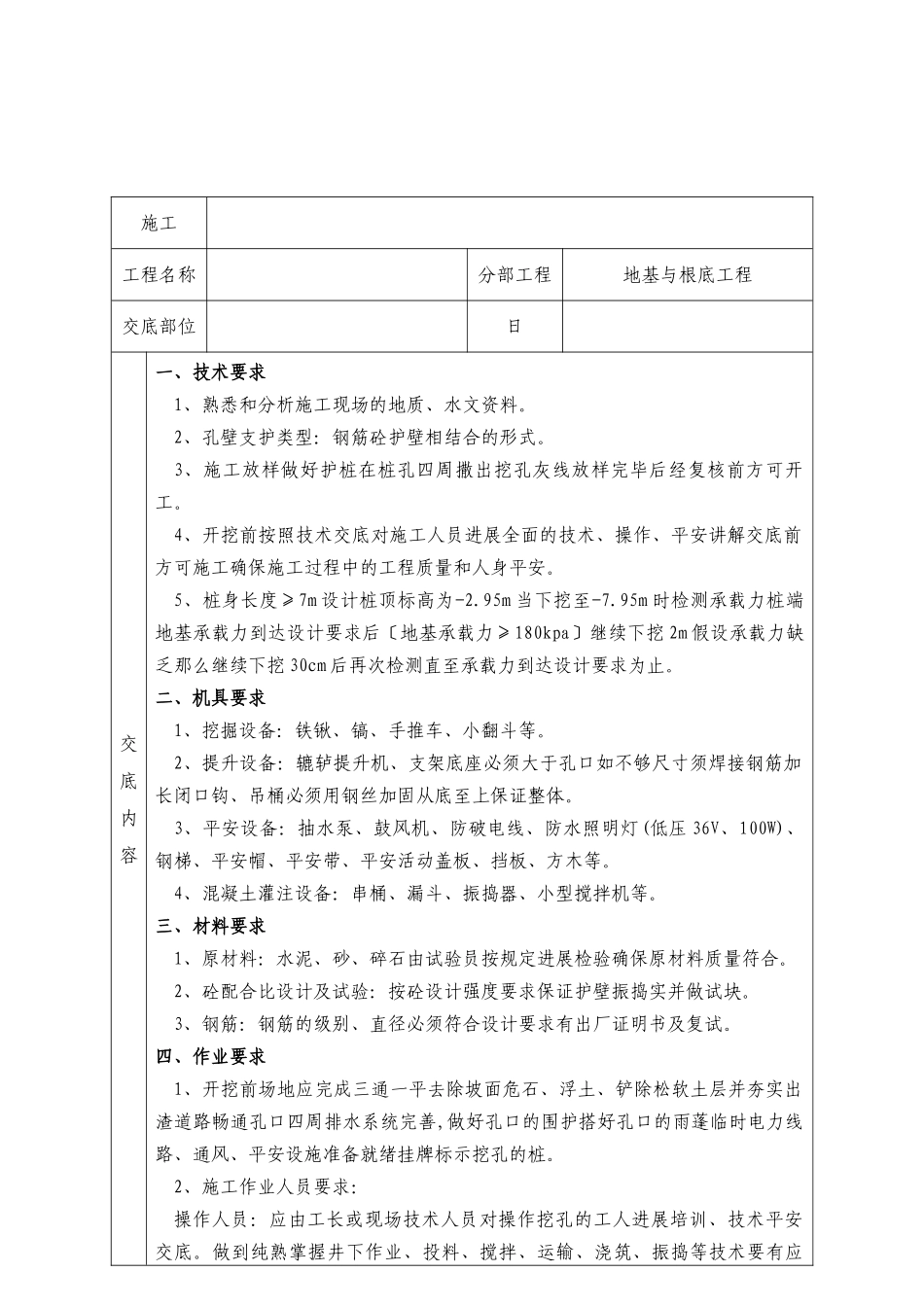

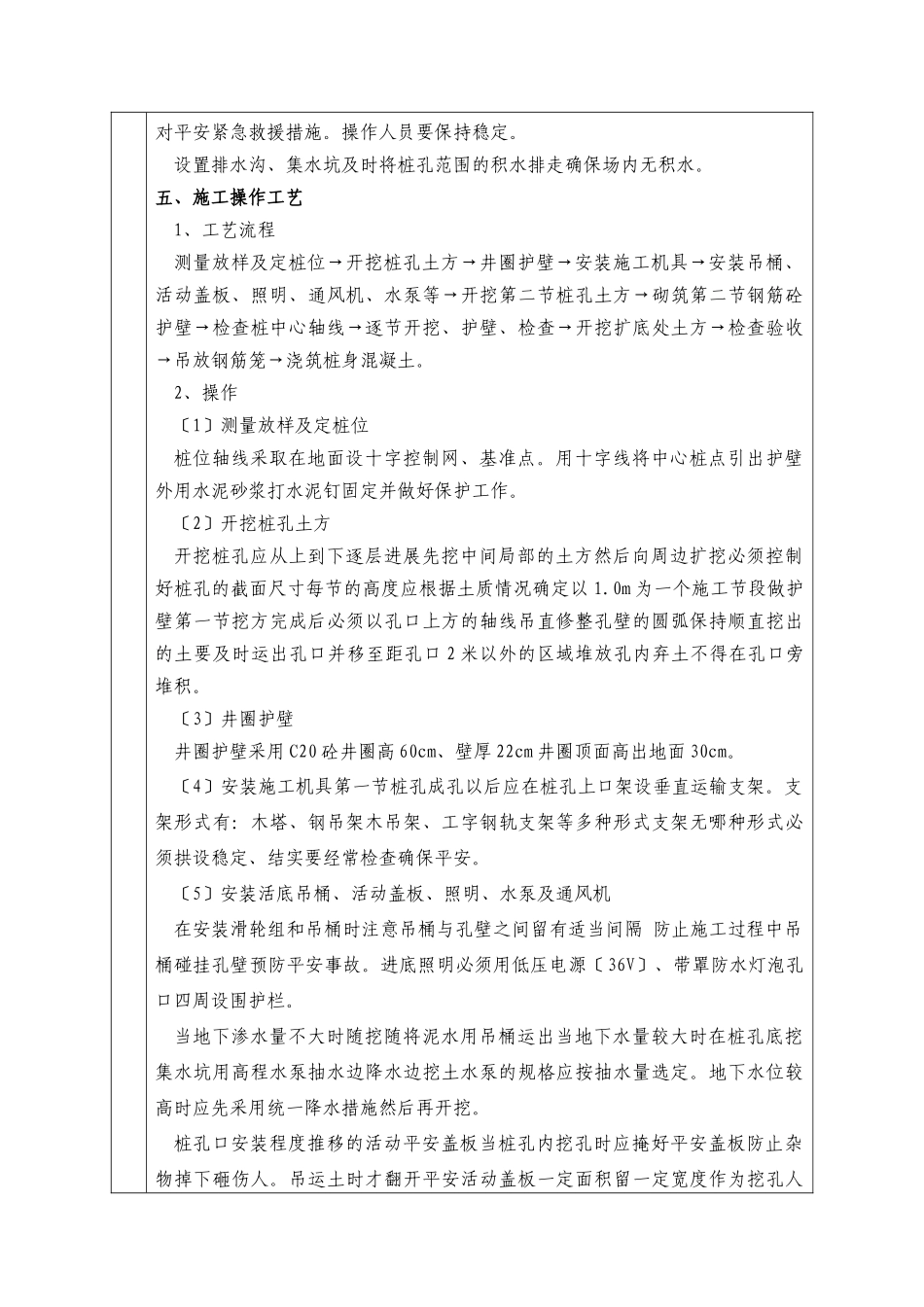

人工挖孔桩分项工程平安技术交底卡编：施工工程名称分部工程地基与根底工程交底部位日交底内容一、技术要求1、熟悉和分析施工现场的地质、水文资料。2、孔壁支护类型：钢筋砼护壁相结合的形式。3、施工放样做好护桩在桩孔四周撒出挖孔灰线放样完毕后经复核前方可开工。4、开挖前按照技术交底对施工人员进展全面的技术、操作、平安讲解交底前方可施工确保施工过程中的工程质量和人身平安。5、桩身长度≥7m设计桩顶标高为-2.95m当下挖至-7.95m时检测承载力桩端地基承载力到达设计要求后〔地基承载力≥180kpa〕继续下挖2m假设承载力缺乏那么继续下挖30cm后再次检测直至承载力到达设计要求为止。二、机具要求1、挖掘设备：铁锹、镐、手推车、小翻斗等。2、提升设备：辘轳提升机、支架底座必须大于孔口如不够尺寸须焊接钢筋加长闭口钩、吊桶必须用钢丝加固从底至上保证整体。3、平安设备：抽水泵、鼓风机、防破电线、防水照明灯(低压36V、100W)、钢梯、平安帽、平安带、平安活动盖板、挡板、方木等。4、混凝土灌注设备：串桶、漏斗、振捣器、小型搅拌机等。三、材料要求1、原材料：水泥、砂、碎石由试验员按规定进展检验确保原材料质量符合。2、砼配合比设计及试验：按砼设计强度要求保证护壁振捣实并做试块。3、钢筋：钢筋的级别、直径必须符合设计要求有出厂证明书及复试。四、作业要求1、开挖前场地应完成三通一平去除坡面危石、浮土、铲除松软土层并夯实出渣道路畅通孔口四周排水系统完善,做好孔口的围护搭好孔口的雨蓬临时电力线路、通风、平安设施准备就绪挂牌标示挖孔的桩。2、施工作业人员要求：操作人员：应由工长或现场技术人员对操作挖孔的工人进展培训、技术平安交底。做到纯熟掌握井下作业、投料、搅拌、运输、浇筑、振捣等技术要有应对平安紧急救援措施。操作人员要保持稳定。设置排水沟、集水坑及时将桩孔范围的积水排走确保场内无积水。五、施工操作工艺1、工艺流程测量放样及定桩位→开挖桩孔土方→井圈护壁→安装施工机具→安装吊桶、活动盖板、照明、通风机、水泵等→开挖第二节桩孔土方→砌筑第二节钢筋砼护壁→检查桩中心轴线→逐节开挖、护壁、检查→开挖扩底处土方→检查验收→吊放钢筋笼→浇筑桩身混凝土。2、操作〔1〕测量放样及定桩位桩位轴线采取在地面设十字控制网、基准点。用十字线将中心桩点引出护壁外用水泥砂浆打水泥钉固定并做好保护工作。〔2〕开挖桩孔土方开挖桩孔应从上到下逐层进展先挖中间局部的土方然后向周边扩挖必须控制好桩孔的截面尺寸每节的高度应根据土质情况确定以1.0m为一个施工节段做护壁第一节挖方完成后必须以孔口上方的轴线吊直修整孔壁的圆弧保持顺直挖出的土要及时运出孔口并移至距孔口2米以外的区域堆放孔内弃土不得在孔口旁堆积。〔3〕井圈护壁井圈护壁采用C20砼井圈高60cm、壁厚22cm井圈顶面高出地面30cm。〔4〕安装施工机具第一节桩孔成孔以后应在桩孔上口架设垂直运输支架。支架形式有：木塔、钢吊架木吊架、工字钢轨支架等多种形式支架无哪种形式必须拱设稳定、结实要经常检查确保平安。〔5〕安装活底吊桶、活动盖板、照明、水泵及通风机在安装滑轮组和吊桶时注意吊桶与孔壁之间留有适当间隔防止施工过程中吊桶碰挂孔壁预防平安事故。进底照明必须用低压电源〔36V〕、带罩防水灯泡孔口四周设围护栏。当地下渗水量不大时随挖随将泥水用吊桶运出当地下水量较大时在桩孔底挖集水坑用高程水泵抽水边降水边挖土水泵的规格应按抽水量选定。地下水位较高时应先采用统一降水措施然后再开挖。桩孔口安装程度推移的活动平安盖板当桩孔内挖孔时应掩好平安盖板防止杂物掉下砸伤人。吊运土时才翻开平安活动盖板一定面积留一定宽度作为挖孔人员的平安空间。作业人员必须停顿挖土注意平安假设遇起吊大块石时孔内作业人员应全部撤离至地面后才能起吊。〔6〕开挖、吊运第二节桩孔土方：从第二节开场利用提升设备运土桩孔内操作人员必须戴平安帽地面人员应系好平安带吊桶在桩孔上方1.5m时推动活动平安盖板掩蔽孔口防止卸渣土、石块等坠落孔内吊桶在小推车内卸土后再翻开活动盖板下放吊桶继续装土桩孔挖至规定深度后检查孔的直径及井壁圆弧度...
