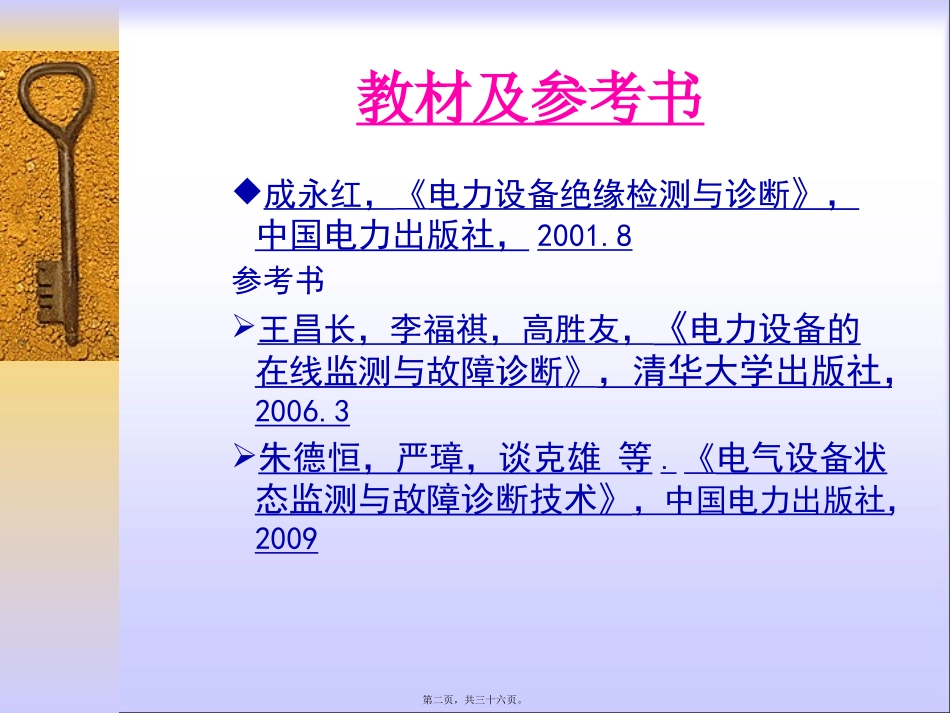

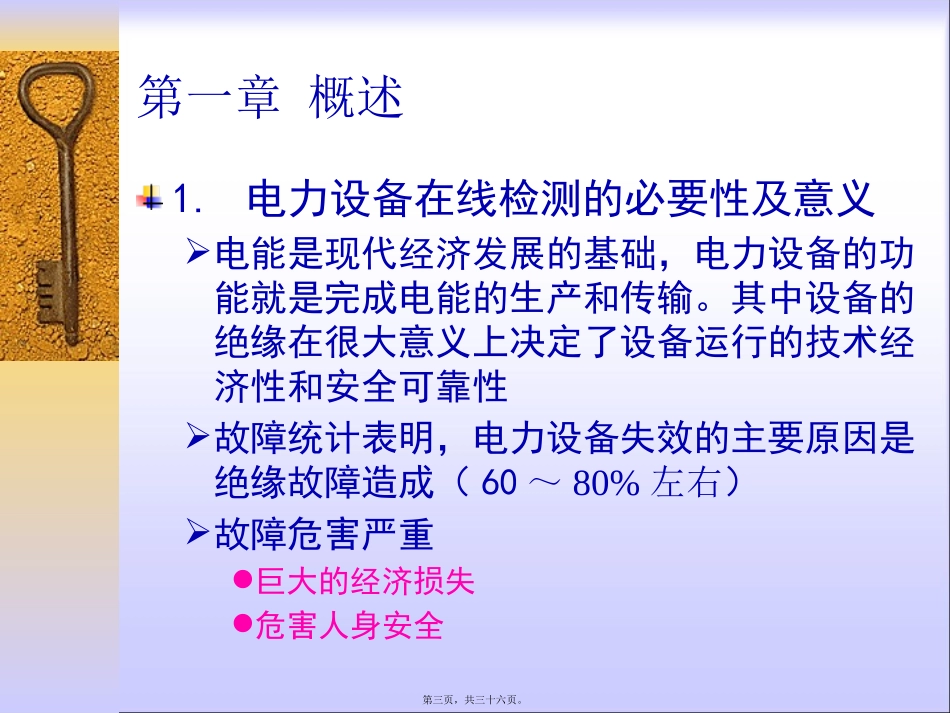

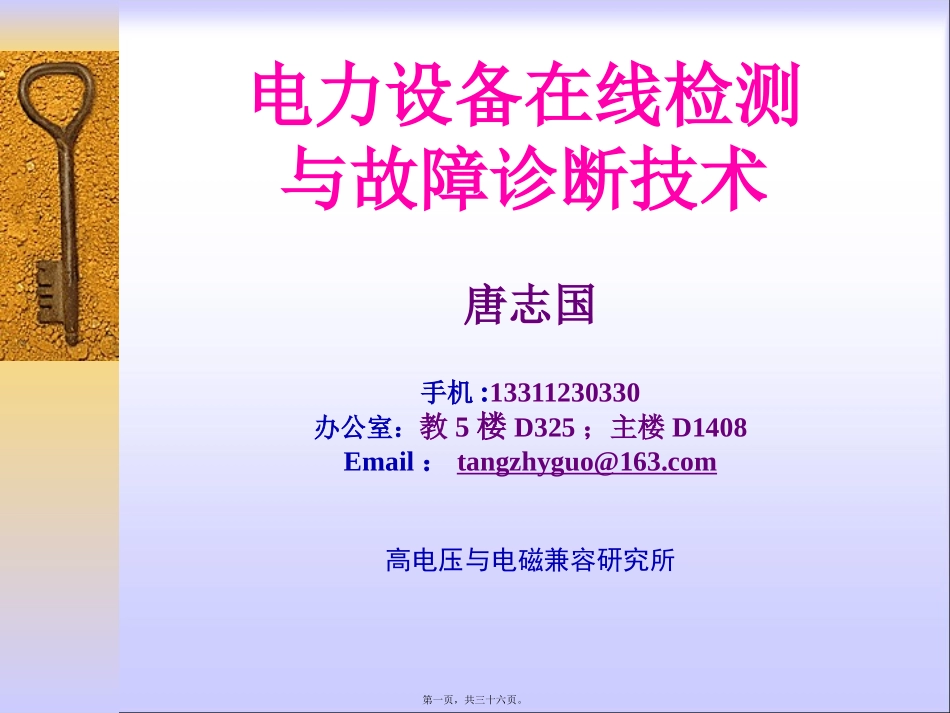

电力设备在线检测与故障诊断技术唐志国手机:13311230330办公室：教5楼D325；主楼D1408Email：tangzhyguo@163.com高电压与电磁兼容研究所第一页，共三十六页。教材及参考书成永红，《电力设备绝缘检测与诊断》，中国电力出版社，2001.8参考书王昌长，李福祺，高胜友，《电力设备的在线监测与故障诊断》，清华大学出版社，2006.3朱德恒，严璋，谈克雄等.《电气设备状态监测与故障诊断技术》，中国电力出版社，2009第二页，共三十六页。第一章概述1.电力设备在线检测的必要性及意义电能是现代经济发展的基础，电力设备的功能就是完成电能的生产和传输。其中设备的绝缘在很大意义上决定了设备运行的技术经济性和安全可靠性故障统计表明，电力设备失效的主要原因是绝缘故障造成（60～80%左右）故障危害严重巨大的经济损失危害人身安全第三页，共三十六页。第一章概述2.课程概况在线检测是一门传统而新兴的学科，具有如下特点：内容涉及面广泛：高电压与绝缘技术、电力设备、传感器技术（各种声光电磁等感应技术）、电子技术、信号处理技术、通信技术、计算机技术、数学、物理、化学分析、人工智能技术等等材料新、发展快市场广阔，潜力大第四页，共三十六页。变压器GIS···架空线路及电力电缆发电机电容性设备主要的电气设备第五页，共三十六页。停电原因城市电网结构管理不善设备故障检修电源不足外部因素气象影响上海0.062.1245.3139.170.0010.782.56太原1.633.0416.7664.710.5310.313.02长春0.401.8214.6669.260.008.025.84杭州2.974.8218.4467.180.005.341.25广州0.0019.4528.6950.960.000.000.90西宁0.043.7849.5029.190.0017.490.00(%)第六页，共三十六页。1981～1990年间，我国主要电网有近1/3的电网事故的直接起因是设备故障损坏所造成的，而在“八五”期间，由设备故障直接引发的电网事故占事故总量的26.3%，可见提高设备的运行可靠性是保证电力系统安全运行的关键。现代电力设备的可靠性在很大程度上取决于其绝缘的可靠性。http://chinaer.cec.org.cn/第七页，共三十六页。第一章概述3.电力设备的绝缘3.1绝缘类型（根据介质）：固：绝缘纸、各种工程塑料（环氧树脂、聚乙烯、聚氯乙烯等）、陶瓷、云母、玻璃、橡胶液：变压器油、硅油等气体：SF6、N2及其混合气体真空第八页，共三十六页。第一章概述3.2绝缘的老化设备在制造、运输、装配等过程中不可避免地产生缺陷（气泡、受潮、机械损伤、裂纹等）设备在运行过程中，承受电、热、化学、机械、环境等各种应力及其复合的作用下，使得其绝缘性能逐渐下降甚至丧失的现象绝缘缺陷类型：集中型的局部缺陷（贯穿性、非贯穿性两种）普遍性的缺陷第九页，共三十六页。第一章概述¨4.电力设备绝缘缺陷的征兆及特征量–耐电强度、绝缘电阻、介质损耗角正切、泄漏电流、局部放电、油中气体含量、油中微水含量等–问题：电介质的四大电气特性？第十页，共三十六页。第一章概述¨5.电力设备的维护和检修–绝缘预防性试验+计划维修体制•在电力设备停电状态下，通过定期的绝缘性能的检查性试验，根据检查结果进行维护的方法–在线检测+状态维修•在电力设备正常运行状态下，通过在线检测监测的方法获取设备绝缘状态的数据，并据此制定维护策略的方法第十一页，共三十六页。保证设备安全的基本途径制造100%可靠的设备建立完善的维修计划虽然设备的质量和可靠性主要取决于设计和制造阶段，但为了保证设备的正常运行，在很大程度上也需要借助于投运后的维护工作，即在运行过程中通过对设备进行必要的巡视检查、监测和试验，建立完善的维修计划，以减少事故的发生，提高运行可靠性。但随着设备运行年限的增长，设备的性能会逐年下降。需要不断的保养和维修。第十二页，共三十六页。电力系统维修方式的演变过程1.事后修理BM（BreakdownMaintenance）或故障维修；2.定期检修TBM（TimeBasedMaintenance）或预防性维修PM（PreventiveMaintenance）；3.状态维修CBM（ConditionBasedMaintenance）或预知性维修（PredictiveMaintenance）。第十三页，共三十六页。事后维修体制早期技术及管理水平都很低，即使再重要的设...
