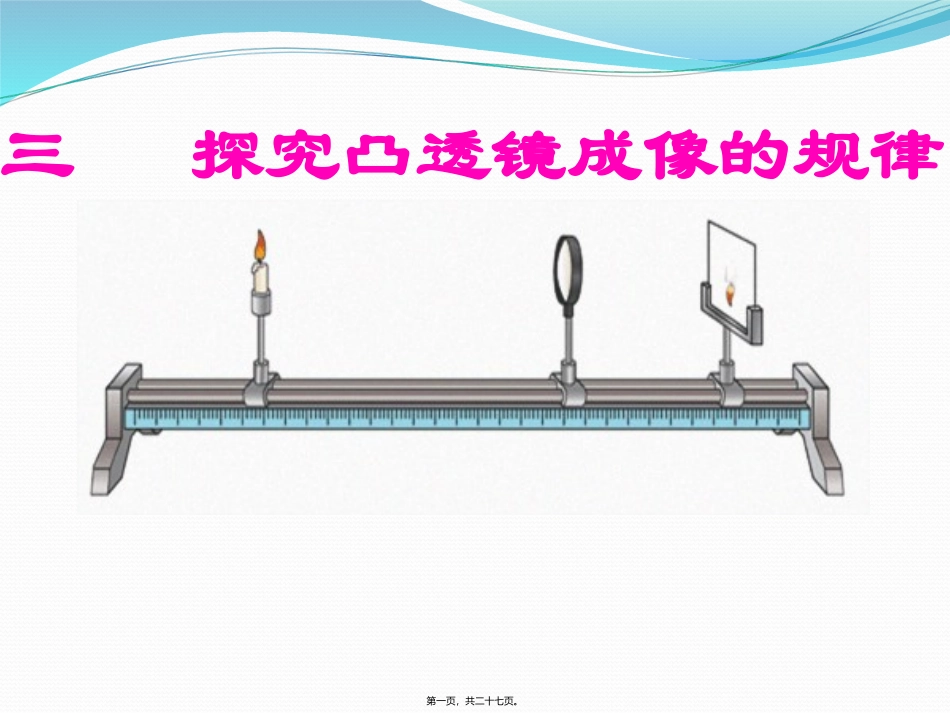

三探究凸透镜成像的规律第一页，共二十七页。物体到凸透镜光心的距离叫做物距(u)像到凸透镜光心的距离叫做像距(v)。凸透镜成的像是放大还是缩小的，可能与有关系。物体到凸透镜的距离FOvufF2F2F第二页，共二十七页。1.知道物距、焦距和像距之间的关系。2.知道凸透镜成像的规律。3.学习从物理现象中归纳科学规律的方法。第三页，共二十七页。FFf12/20/2024作图研究u>2ff2f倒立放大实像③第六页，共二十七页。12/20/2024FFfu=f不成像④第七页，共二十七页。12/20/2024FFfuu正立放大虚像⑤第八页，共二十七页。实验：探究凸透镜成像的规律第九页，共二十七页。法1：测定凸透镜的焦距移动透镜，直到屏上出现最小、清晰的烛焰的像。此时焦距近似等于像距(透镜到光屏的距离)实验：探究凸透镜成像的规律第十页，共二十七页。法2：测定凸透镜的焦距透镜位置不变，分别向两侧同时移动蜡烛与光屏，直到屏上出现等大、清晰的烛焰的像。此时物距=像距=2×焦距(二倍焦距成等大实像)实验：探究凸透镜成像的规律第十一页，共二十七页。第十二页，共二十七页。第十三页，共二十七页。实验数据实验的次数物距u/cm像距v/cm正立/倒立放大/等大/缩小虚像/实像异侧/同侧1234567第十四页，共二十七页。12/20/2024FFf能成完整的像，像变暗了。当成实像时，如用手挡住透镜的下半部，猜一猜，光屏上的像可能有什么变化？学.科.网交流合作实验思考第十五页，共二十七页。实验拓展1、在实验中，你能发现实像和虚像的分界点在什么位置吗？2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？一倍焦距处是实像和虚像的分界点二倍焦距处是缩小像和放大像的分界点3、什么情况下像和物体在凸透镜异侧？什么情况下像和物体在凸透镜同侧？成实像时物像异侧成虚像时物像同侧实验思考4、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？物距减少,像距增大即物像同方向移动像跟着物体在移动第十六页，共二十七页。凸透镜成像规律第十七页，共二十七页。规律精炼凸透镜成像规律要点口诀:实像倒，位异侧；虚像正，位同侧；物体移向凸透镜，实像变远且变大，一倍焦距分虚实;二倍焦距分大小;虚像变近且变小。第十八页，共二十七页。例1、在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是（）A倒立放大的实像B倒立缩小的实像C正立放大的实像D正立放大的虚像随堂练习A第十九页，共二十七页。例2、普通照相机的镜头相当于一个_____透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_____cm时，底片上会得到一个倒立、缩小的_____像(选填：实或虚)。凸80实随堂练习第二十页，共二十七页。随堂练习例3：如图所示，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d、e各点，并分别调整光屏的位置。则：1、把烛焰放在点，屏上出现的像最大；把烛焰放在点，屏上出现的像最小。abcdeFFf2fca第二十一页，共二十七页。abcdeFFf2f2、把烛焰放在点，屏上出现清晰的像时，像距凸透镜最远。3、把烛焰放在点，屏上不会出现像。cde第二十二页，共二十七页。(1)当物距为18cm时，可以在光屏上得到一个倒立、缩小的实像。则焦距范围为。(2)当物距为18cm时，可以在光屏上得到一个倒立、放大的实像。则焦距范围为。(3)当物距为18cm时，通过透镜可以看到一个正立、放大的虚像。则焦距范围为。f<9cmf>18cm9cm

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

凸透镜成像规律物理教学课件

三探究凸透镜成像的规律第一页，共二十七页

物体到凸透镜光心的距离叫做物距(u)像到凸透镜光心的距离叫做像距(v)

凸透镜成的像是放大还是缩小的，可能与有关系

物体到凸透镜的距离FOvufF2F2F第二页，共二十七页

知道物距、焦距和像距之间的关系

知道凸透镜成像的规律

学习从物理现象中归纳科学规律的方法

第三页，共二十七页

FFf12/20/2024作图研究u>2ff
