2013-6-31中考总复习串、并联电路的识别2013-6-32串、并联电路的识别•电学知识在初中物理课程中是非常重要的，刚刚接触电学的同学，往往电路的认识成了他们的拦路虎，学好电路的识别，是学习电路连接与电学计算的基础
为此本人以教学以来的经验归纳以下的一些方法，希望能帮助需要的每位同学

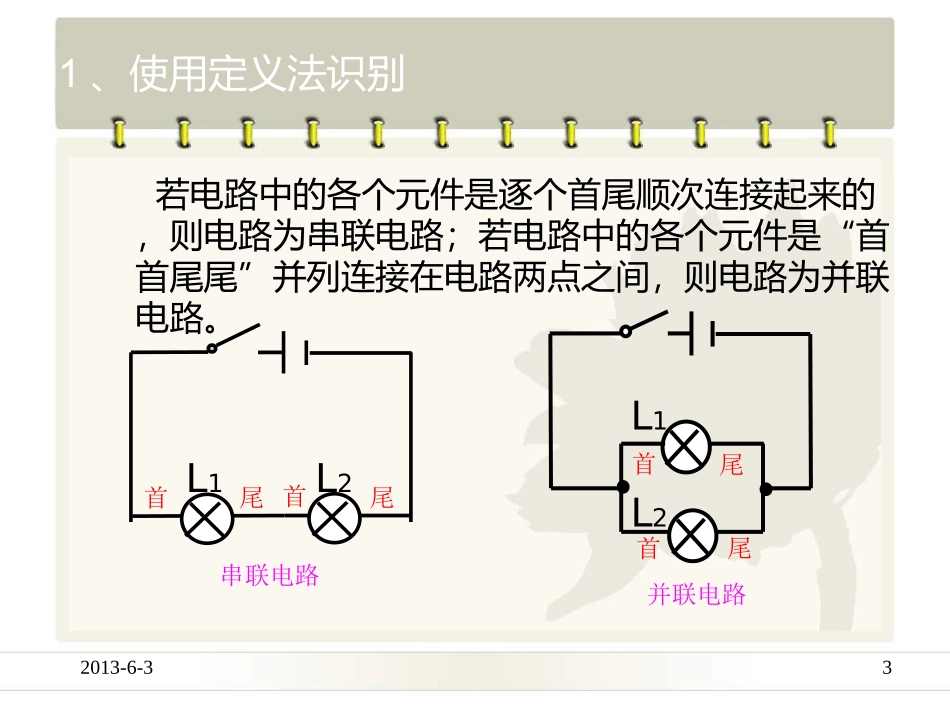

2013-6-331、使用定义法识别若电路中的各个元件是逐个首尾顺次连接起来的，则电路为串联电路；若电路中的各个元件是“首首尾尾”并列连接在电路两点之间，则电路为并联电路
串联电路并联电路首尾L1L2L1L2首尾首尾首尾2013-6-352、使用电流流向法识别•从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径
若只有一条路径通过所有的用电器的为串联电路；若有两条及两条以上路径通过用电器，并在某处汇合回到电源的负极（或正极）的为并联电路（如图所示）
串联电路并联电路>>>>>2013-6-36例题讲解•例、分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用
分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器
2013-6-37为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的
其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡
开关S2在干路上，控制三盏灯
在如图所示电路中用“电流流向法”画出了图丙中的电流流向
见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路
开关S在干路上，控
