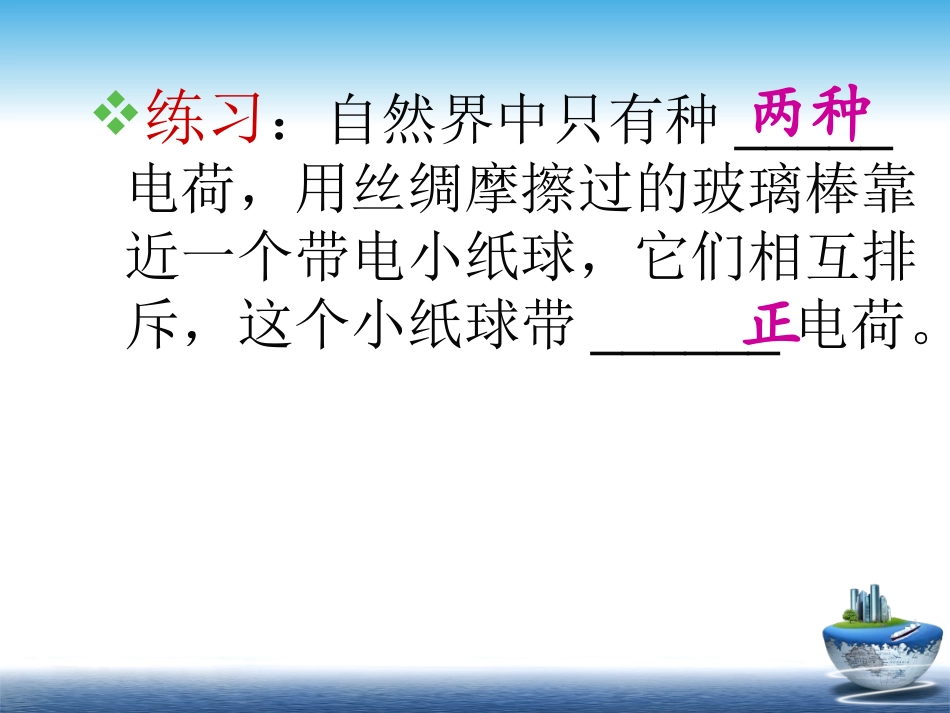

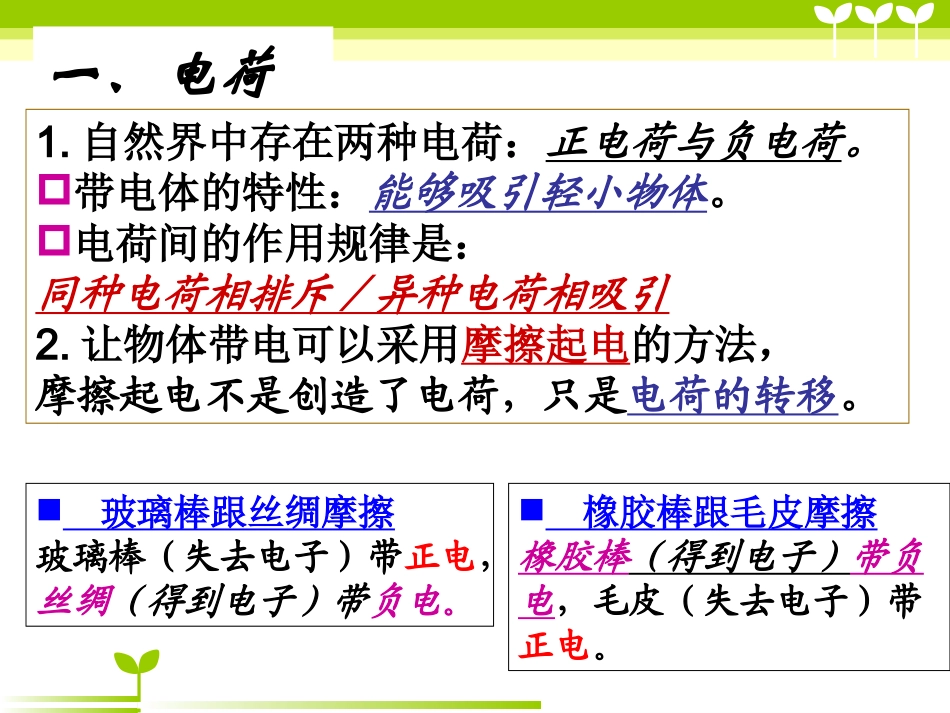

LOGOwww.themegallery.com一、电荷1.自然界中存在两种电荷：正电荷与负电荷。带电体的特性：能够吸引轻小物体。电荷间的作用规律是：同种电荷相排斥／异种电荷相吸引2.让物体带电可以采用摩擦起电的方法，摩擦起电不是创造了电荷，只是电荷的转移。玻璃棒跟丝绸摩擦玻璃棒（失去电子）带正电，丝绸（得到电子）带负电。橡胶棒跟毛皮摩擦橡胶棒（得到电子）带负电，毛皮（失去电子）带正电。练习：自然界中只有种_____电荷，用丝绸摩擦过的玻璃棒靠近一个带电小纸球，它们相互排斥，这个小纸球带______电荷。两种正+++++金属球金属杆金属箔实验室用——验电器——来检验物体是否带电，其原理就是利用同种电荷相排斥。由验电器金属箔片是否张开来判断物体是否带电。思考：检验物体是否带电有哪些方法？3.电荷量:电荷的多少(电荷).用Q表示单位:库仑,简称库,符号是C.任何带电体所带电荷都是e的整数倍。元电荷:最小电荷.符号e.e=1.6x10-19C1C/e=1C/1.6x10-19C=0.625×1019个=6.25×1018个思考：1C的电量有多少个元电荷？思考：1、如图示A、B、C为三个用丝线悬吊的小球，相互作用情况如下，则下述正确的是()A、若A带正电，则C一定带正电。B、若A带负电，则C一定带正电。C、如B带正电，A一定带正电，C一定带负电。D、A、B一定带同种电荷，C可能不带电。ABCD2.一个物体接触带正电的验电器的金属球时，若验电器的金属箔片先合拢后又逐渐张开，则可判断该物体是()A.带正电B.带负电C.不带电D.带正、负电都有可能B电流：电荷的定向移动形成了电流。金属中电流—只有自由电子定向移动（金属中正电荷不能移动）酸碱盐溶液中电流—正负离子定向移动电流的方向规定：正电荷定向移动的方向为电流的方向。电路中形成电流的条件：（1）有电源（2）电路闭合（形成通路）二、电流与电路电路的基本组成部分（四个部分）（1）电源——提供电能／电压（2）用电器——消耗电能（3）开关——控制电路的通断（4）导线——输送电流电路图：利用规定的符号代替实物，把电路表示出来的图形就是电路图。电路的三种状态：电路的三种状态：⑴通路：；⑵开路：；⑶短路：；①；△短路的效果：②；接通的电路；断开的电路；效果：电路中有了电流。效果：电路中没有了电流。电流没有通过用电器；电路中有很大的电流，可能烧坏电源。可以改变电路的连接方法三、串联电路、并联电路1、串联电路始终是一路不分支；并联电路有分支。2、串联一个开关就可以控制整个电路；并联电路干路开关可控制整个电路，支路开关可控制各支路。3、串联所有用电器总是同时工作，同时停止；并联各支路互不影响。Ｌ1Ｌ2思考：若电路中只有两个灯泡，如何用最简单的方法来判断两电器是串联还是并联？能否任意取下一导线，若两灯都不亮则说明两灯是串联？说明：一般情况下小彩灯上的各个小灯之间是串联，开关和用电器、试电笔中电阻与氖管间是串联。家庭各用电器、教室里的各灯、街上的路灯、交通红／绿灯、灯座与插座、电冰箱灯与压缩机之间都是并联。声控开关光控开关手电筒电路楼道光电自动感应灯电路M12345220V接4／5不工作接3／4电动机工作吹冷风接2／3电动机与电热丝同时工作（并联）吹热风接1／2电热丝工作只发热电吹风吹冷风／热风电路L1L21234图示中，将1、4两点相连，灯L1、L2是_________将1、2相连后，再将3、4相连灯L1、L2是__________将2、3直接相连，则电路会________将1、3相连灯L1__________亮。串联并联短路不会思考：下列电路图中，串联的有(),并联的()bcadL1L2S1S2S3如图示电路，只闭合S3，两灯L1与L2是________只闭合S2，灯_____亮______不亮.当闭合S1和S2，断开S3，两灯是____当S1.S2.S3都闭合时电路处于____,灯都_______串联L2L1并联短路不亮短路——电流不流过用电器的电路叫短路。（1）整体短路：电流从电源正极出来不经用电器直接到电源负极。（2）部分短路：电路中的一部分，电流不流经用电器直接经导线。短路可能烧坏电源或用电器。短路整体短路／灯不亮，损坏电流表和电源部分短路／右灯不亮AL1L2如图当闭合开关后发现两灯都不亮，于是用一导线并接...
