第十章第2节滑轮2VIP免费

第十章第2节滑轮2_第1页
1/30
第十章第2节滑轮2_第2页
2/30
第十章第2节滑轮2_第3页
3/30

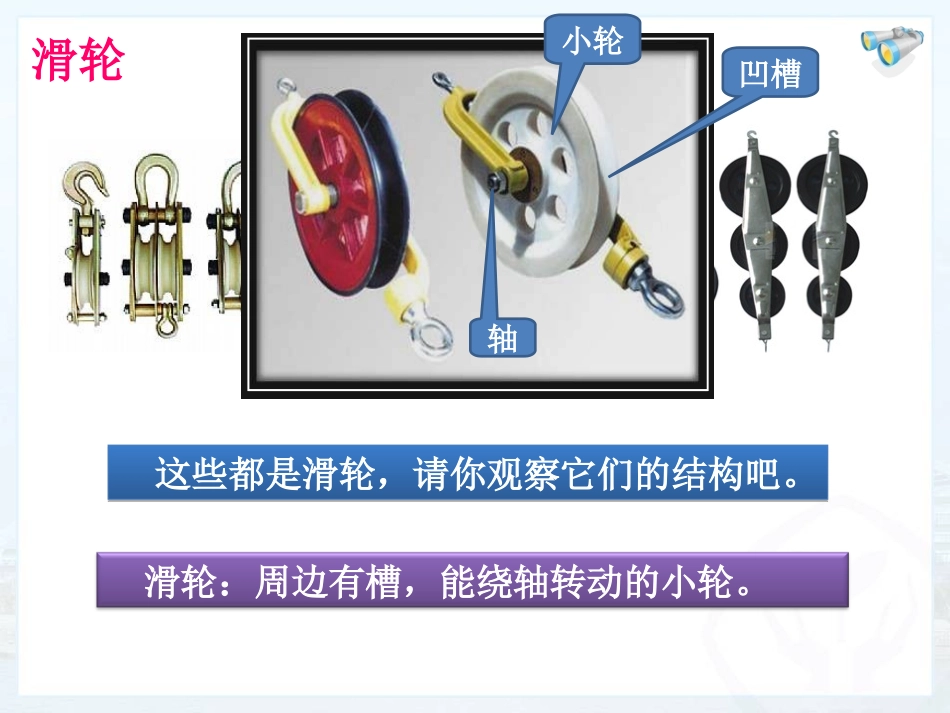

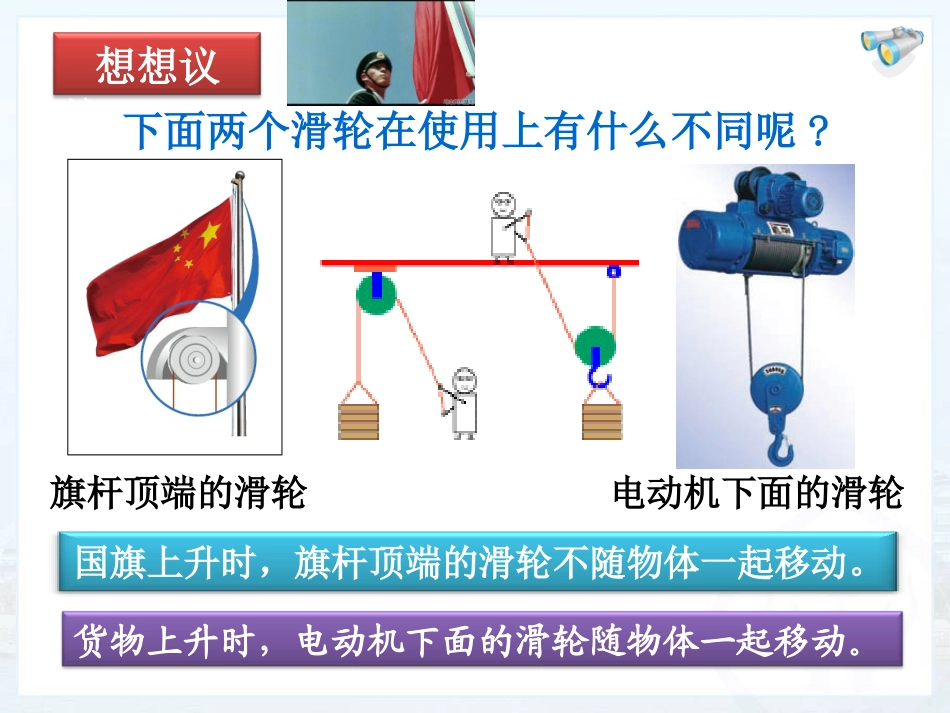

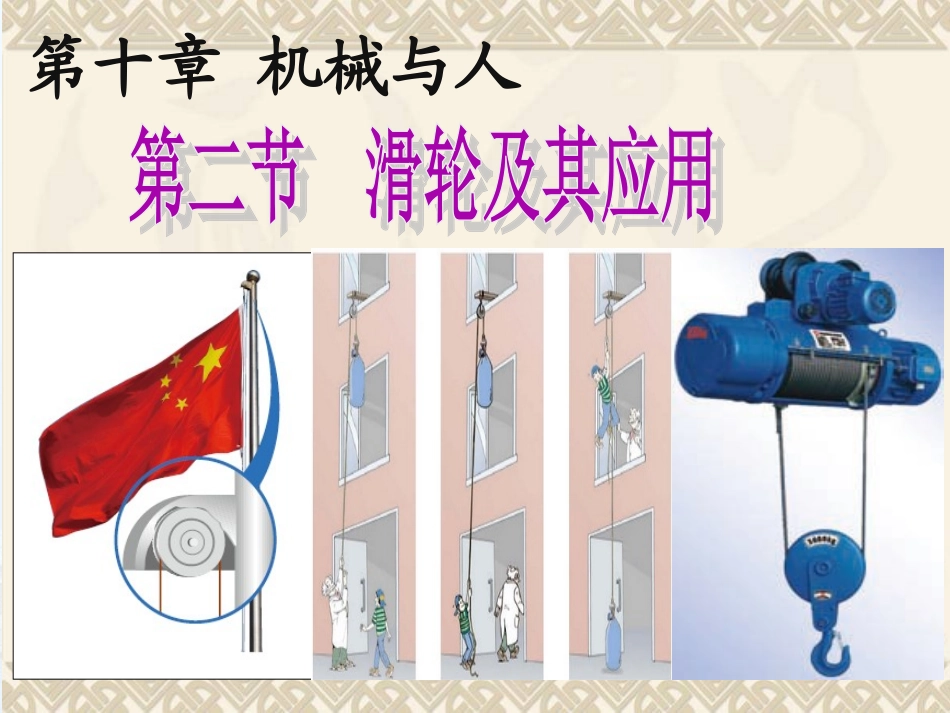

第十章机械与人这些都是滑轮,请你观察它们的结构吧。这些都是滑轮,请你观察它们的结构吧。滑轮:周边有槽,能绕轴转动的小轮。凹槽轴小轮滑轮下面两个滑轮在使用上有什么不同呢?旗杆顶端的滑轮电动机下面的滑轮货物上升时,电动机下面的滑轮随物体一起移动。国旗上升时,旗杆顶端的滑轮不随物体一起移动。想想议议1.定义:工作时,轴不随物体移动的滑轮叫定滑轮。一、定滑轮1.定义:工作时,轴随着物体移动的滑轮叫动滑轮。二、动滑轮物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m物体上升方向与拉力方向相反向上向下实验探究定滑轮分析实验数据,归纳出定滑轮的特点1.定义:工作时,轴不随物体移动的滑轮叫定滑轮。一、定滑轮2.特点:不省力,不省距离;但可以改变动力的方向。3.关系:F=G,S=h,V物=V拉。t物=t拉运用杠杆的平衡条件,解释使用定滑轮不省力的道理。GFOL2L1GFOL2L1定滑轮实质是等臂杠杆。实验探究定滑轮1.定义:工作时,轴不随物体移动的滑轮叫定滑轮。一、定滑轮2.特点:不省力,不省距离;但可以改变动力的方向。4.实质:是等臂杠杆。3.关系:F=G,S=h,V物=V拉。t物=t拉1.定滑轮左端绳子下端挂着相同的重物,若在定滑轮右端的绳子自由端分别沿三个方向用力(如图所示),力的大小分别为:F1、F2、F3,则()。A.F1最大B.F2最大C.F3最大D.三个力一样大F2F1F3D练一练物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m物体上升方向与拉力方向相同向上向上实验探究动滑轮分析实验数据,归纳出定滑轮的特点1.定义:工作时,轴随着物体移动的滑轮叫动滑轮。二、动滑轮2.特点:省半力;但费距离,且不能改变动力的方向。3.关系:,S=2h,V拉=2V物,t物=t拉21F=GF1F2运用杠杆的平衡条件,解释使用动滑轮省半力的道理。L1L2使用动滑轮能省一半的力实验探究动滑轮O1.定义:工作时,轴随着物体移动的滑轮叫动滑轮。二、动滑轮2.特点:省半力;但费距离,且不能改变动力的方向。3.关系:,S=2h,V拉=2V物,t物=t拉21F=G4.实质:动力臂等于二倍阻力臂的杠杆(L1=2L2)。2.用滑轮按图甲、乙、丙所示三种不同方式,拉着同一物体在水平面上做匀速直线运动,拉力分别是F1、F2、F3,则()。A.F1>F2>F3B.F2>F3>F1C.F2>F1>F3D.F3>F1>F2D丙F3练一练乙F2甲F1定滑轮可以改变力的方向,但不能省力。动滑轮可以省力,但不能改变力的方向。能否得到这样一种机械,它既可以省力,又可以改变力的方向呢?想想议议向上向下向上向上三、滑轮组1.定义:定滑轮与动滑轮的组合叫滑轮组。动滑轮定滑轮滑轮组物重G/N物体移动方向物体移动距离h/m拉力F/N拉力方向拉力移动距离S/m物体上升方向与拉力方向相同实验探究滑轮组分析实验数据,归纳出定滑轮的特点向上向下三、滑轮组1.定义:定滑轮与动滑轮的组合叫滑轮组。2.特点:能省力,又可以改变动力的方向,但费距离。实验验证与对比忽略摩擦力,承重的绳子有几股,所用拉力就是物重的几分之一。相同的滑轮可以有不同的绕法。步骤一:分别如图甲、乙的缠绕方式测得弹簧测力计的示数。步骤二:用弹簧测力计测出物重。步骤三:把提起物重所用的拉力与物重相比较,在数一数承担物重的绳子有几股。三、滑轮组1.定义:定滑轮与动滑轮的组合叫滑轮组。2.特点:能省力,又可以改变动力的方向,但费距离。3.关系:1FGGn动()snhvF=nv物t物=t拉说明:“F”为拉力;“G”为物体重;“G动”为动滑轮重;“S”为绳自由端移动距离;“h”为物体升高高度,“n”为承担物重的绳子股数。FFn为承担物重的绳子股数。如何判断绳子股数每种滑轮组的两种绕线方法有什么不同?1.绳子的起点议一议2.拉力的方向4.移动的距离3.拉力的大小FF利用两个定滑轮和两个动滑轮,可以怎样绕绳子呢?试一试讨论:若每个滑轮重30N,结果如何?G=?h=?F=100Ns=10mG=100Nh=10mF=?s=?F=100Ns=?G=?h=10mFs=?物体以0.2m/s的速度匀速上升10s的时间练一练50N20m300Nm31030m300N8m65N270N270N20m30m8m现代生活中,几种复杂的机械起重机电梯原始吊车找出它们涉及到的几种简单的机械汽车重2×104N,陷入泥中,受到的阻力为3×103N。用如图所...
