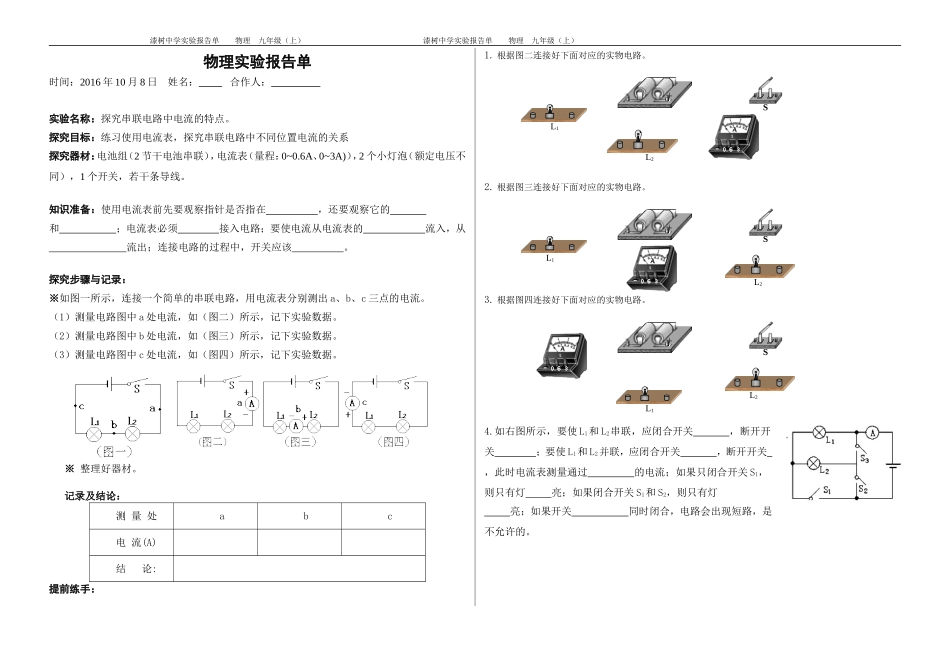

L1L1L1L2L2L2SSS漆树中学实验报告单物理九年级(上)漆树中学实验报告单物理九年级(上)物理实验报告单时间:2016年10月8日姓名:合作人:实验名称:探究串联电路中电流的特点。探究目标:练习使用电流表,探究串联电路中不同位置电流的关系探究器材:电池组(2节干电池串联),电流表(量程:0~0.6A、0~3A)),2个小灯泡(额定电压不同),1个开关,若干条导线。知识准备:使用电流表前先要观察指针是否指在,还要观察它的和;电流表必须接入电路;要使电流从电流表的流入,从流出;连接电路的过程中,开关应该。探究步骤与记录:※如图一所示,连接一个简单的串联电路,用电流表分别测出a、b、c三点的电流。(1)测量电路图中a处电流,如(图二)所示,记下实验数据。(2)测量电路图中b处电流,如(图三)所示,记下实验数据。(3)测量电路图中c处电流,如(图四)所示,记下实验数据。※整理好器材。记录及结论:测量处abc电流(A)结论:提前练手:1.根据图二连接好下面对应的实物电路。2.根据图三连接好下面对应的实物电路。3.根据图四连接好下面对应的实物电路。4.如右图所示,要使L1和L2串联,应闭合开关,断开开关;要使L1和L2并联,应闭合开关,断开开关,此时电流表测量通过的电流;如果只闭合开关S1,则只有灯亮;如果闭合开关S1和S2,则只有灯亮;如果开关同时闭合,电路会出现短路,是不允许的。
