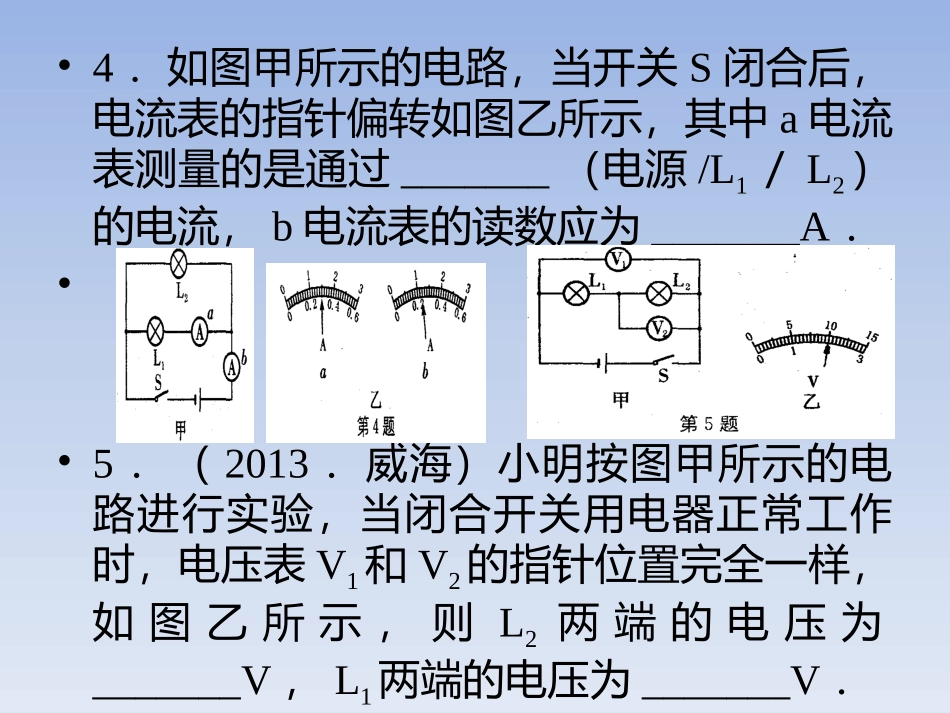

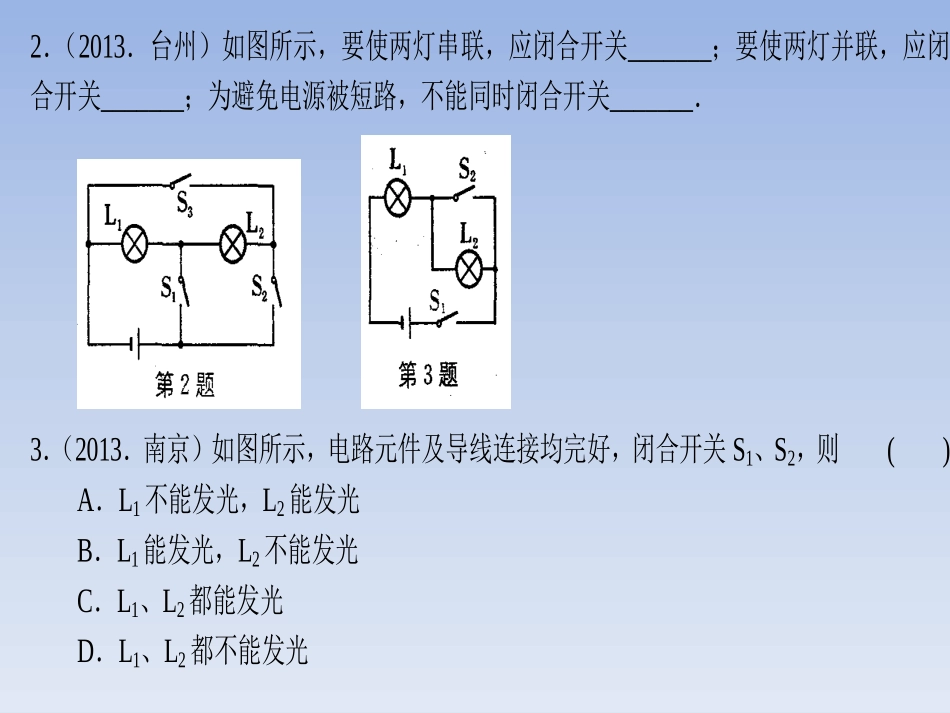

了解电路复习教学设计丰乐中学殷志国2．（2013．台州）如图所示，要使两灯串联，应闭合开关_______；要使两灯并联，应闭合开关_______；为避免电源被短路，不能同时闭合开关_______．3．（2013．南京）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则()A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光•4．如图甲所示的电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过_______（电源/L1／L2）的电流，b电流表的读数应为_______A．••5．（2013．威海）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为_______V，L1两端的电压为_______V．•将图中的各器材连成电路．要求：灯L1和灯L2并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2．••••••根据图甲所示的实物图，在图乙虚线框内画出它的电路图．••1、知道摩擦起电原因及两种电荷的作用规律2、知道电路的组成及串、并联电路,会连、会画、会看简单的电路图,能排除简单的电路故障。3、理解电流、电压的概念,掌握电流表、电压表的使用4、掌握串、并联电路中的电流、电压特点,并能灵活应用
