第17章易错盘点VIP免费

第17章易错盘点_第1页
第17章易错盘点_第2页
第17章易错盘点_第3页

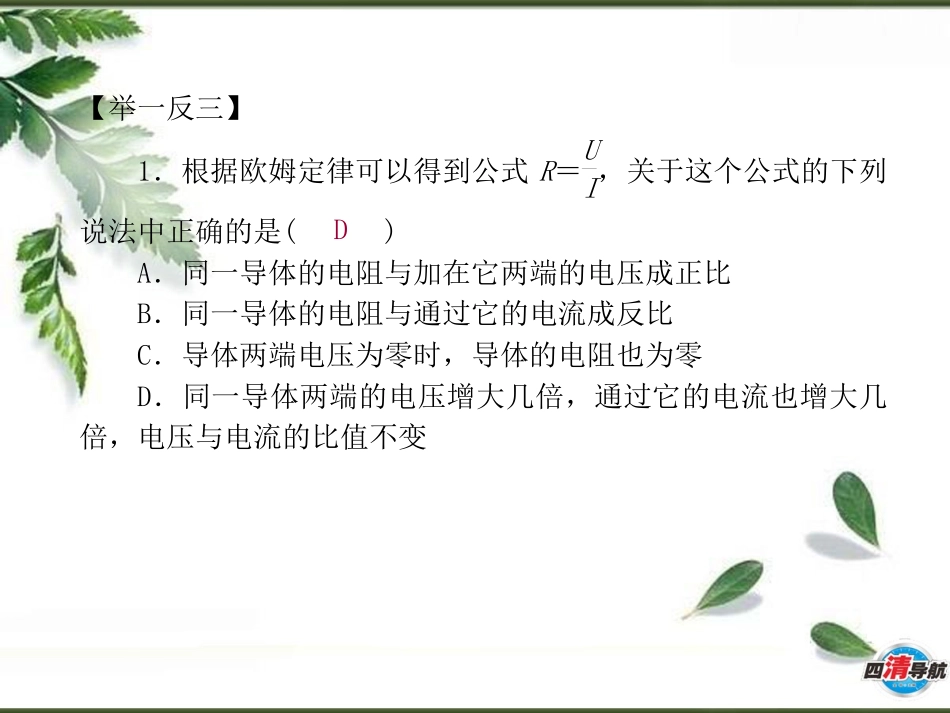

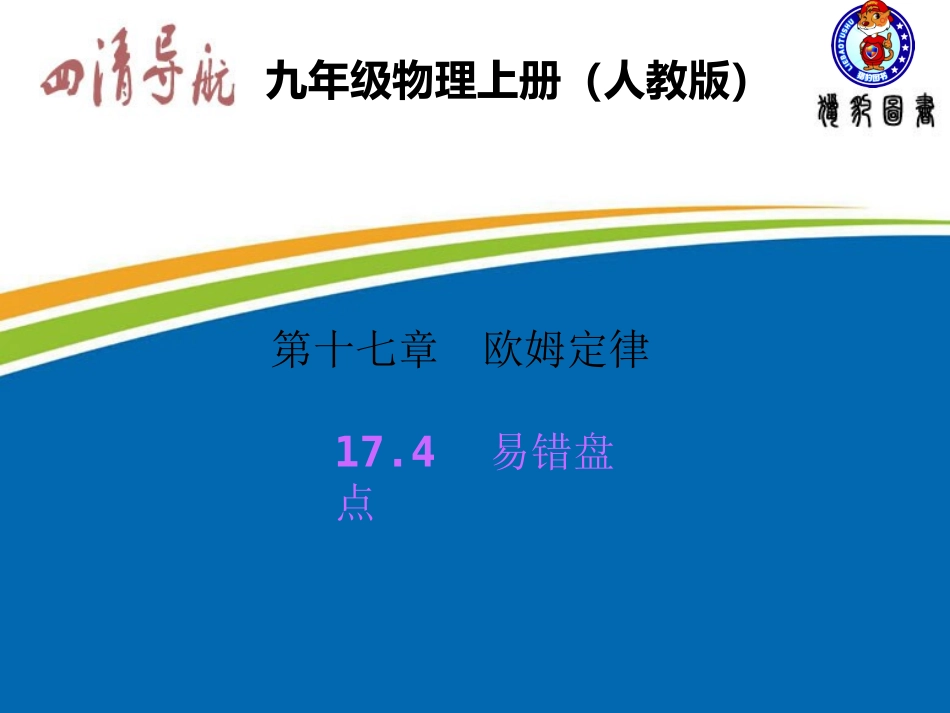

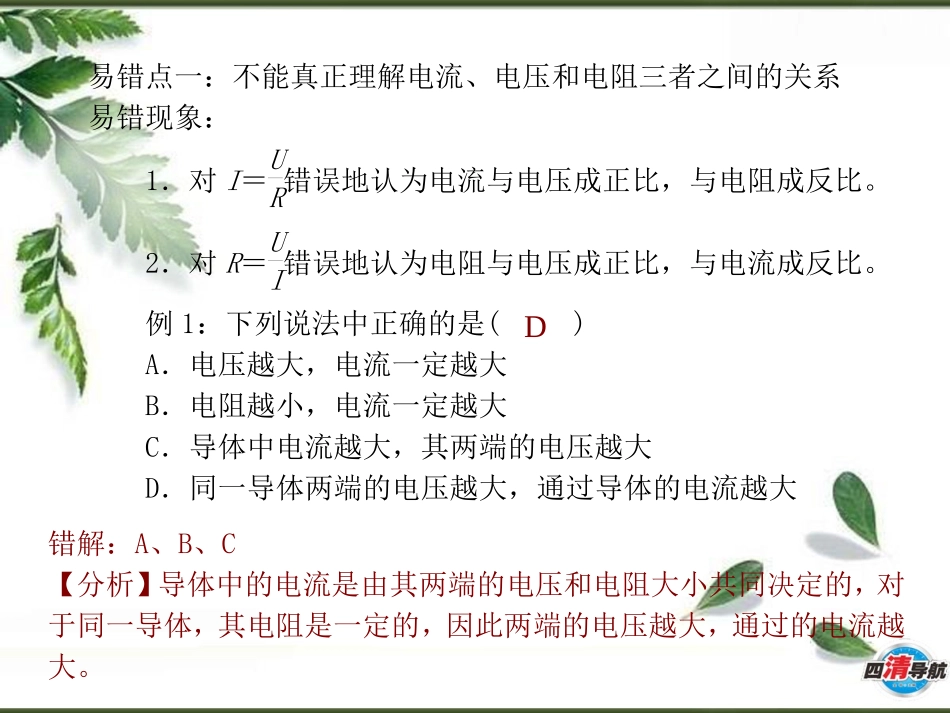

九年级物理上册(人教版)第十七章欧姆定律17.4易错盘点易错点一:不能真正理解电流、电压和电阻三者之间的关系易错现象:1.对I=UR错误地认为电流与电压成正比,与电阻成反比。2.对R=UI错误地认为电阻与电压成正比,与电流成反比。例1:下列说法中正确的是()A.电压越大,电流一定越大B.电阻越小,电流一定越大C.导体中电流越大,其两端的电压越大D.同一导体两端的电压越大,通过导体的电流越大错解:A、B、C【分析】导体中的电流是由其两端的电压和电阻大小共同决定的,对于同一导体,其电阻是一定的,因此两端的电压越大,通过的电流越大。D【举一反三】1.根据欧姆定律可以得到公式R=UI,关于这个公式的下列说法中正确的是()A.同一导体的电阻与加在它两端的电压成正比B.同一导体的电阻与通过它的电流成反比C.导体两端电压为零时,导体的电阻也为零D.同一导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变D易错点二:欧姆定律的运用易错现象:1.对于串、并联电路电流、电压、电阻的特点不能够灵活运用。在串联电路中I1=I2,则有U1U2=R1R2;在并联电路中U1=U2,则有I1I2=R2R1。2.不能正确利用I=UR分析动态电路示数的变化。例2:如图所示的电路中,电源电压保持不变。当开关S断开,甲、乙两表为电流表时,两表的示数之比I甲:I乙=3:5;当开关S闭合,甲、乙两表为电压表时,两表示数之比U甲:U乙=()A.2:5B.3:2C.5:2D.5:3错解:B、D【分析】当开关S断开,甲、乙两表为电流表时,两电阻并联,甲测R2的电流,乙测干路中的电流,若两表的示数之比I甲:I乙=3:5,则I1:I2=2:3,所以R1:R2=3:2;当开关S闭合,甲、乙两表为电压表时,两电阻串联,U1:U2=R1:R2=3:2,由于电压表甲测电源电压,乙测R2两端的电压,所以两表示数之比U甲:U乙=5:2。C例3:如图所示,闭合开关S后,电压表的示数为36V,若电源电压为48V,则L1和L2的电阻之比为()A.1:3B.3:1C.4:3D.3:4错解:B、C【分析】由题图知电压表测L2两端的电压,由串联电路电压的规律可知L1两端的电压为12V,根据串联电路电流的规律可知R1:R2=U1:U2=12V:36V=1:3。A例4:如图所示,当开关S闭合,滑动变阻器的滑片P由右端向左滑向中点处的过程中()A.电压表V的示数变小,电流表A2示数变大B.灯泡变亮,电流表A2示数变小C.电压表V的示数不变,灯泡亮度不变D.电流表A1示数不变,电流表A2示数变大错解:A、B、D【分析】从电路图可看出此电路有两条支路,属于并联电路,电流表A1测干路电流,电流表A2测支路R的电流,电压表测电源电压,当滑片P由右端向左滑向中点处时,R接入电路的电阻变小,该支路电流变大,由于并联,因此通过L的电流不变,干路电流变大,而电源电压是保持不变的,因此V的示数不变,A2的示数变大,A1的示数变大,灯泡亮度不变。C【举一反三】2.如图甲、乙两导体的电流与电压的关系图象,由图可得甲的电阻是____Ω。若将甲和乙并联接在电路中,通过它们的电流之比I甲∶I乙=____。3.如图所示,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是____联电路,电路的总电阻是____。当S1闭合、S2断开时,电路中的总电阻是____,电流表的示数是____A。102:1并2Ω4Ω0.754.如图所示的电路中,电源电压不变,闭合开关S1、S2,电压表示数为U1;接着只断开开关S2,此时电压表示数为U2,若已知U1:U2=5:3,则电阻R1和R2的阻值之比是()A.1:2B.2:3C.3:2D.5:3C
