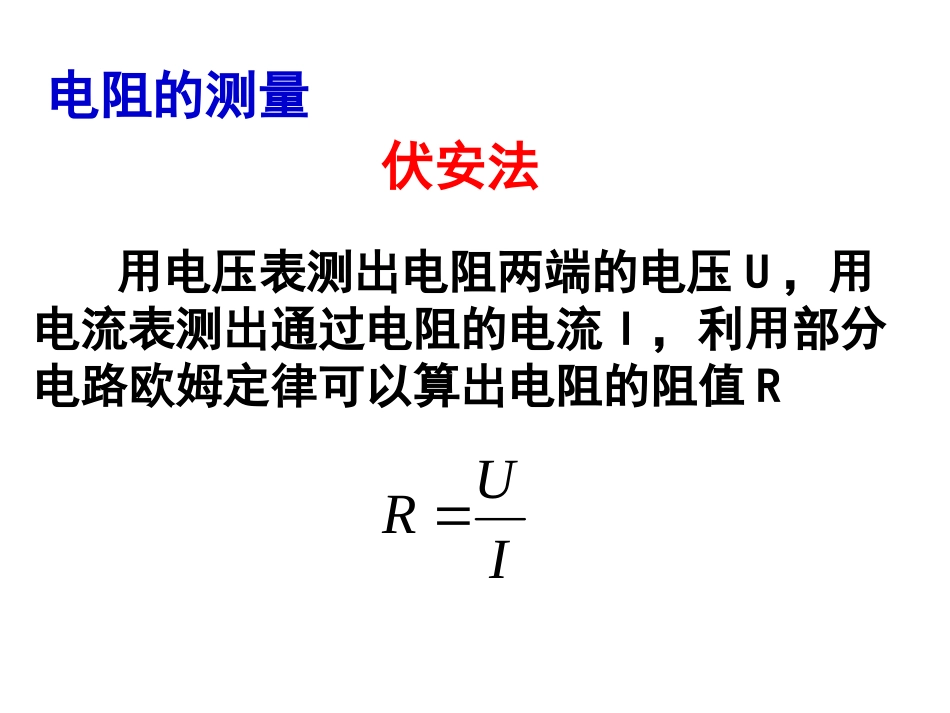

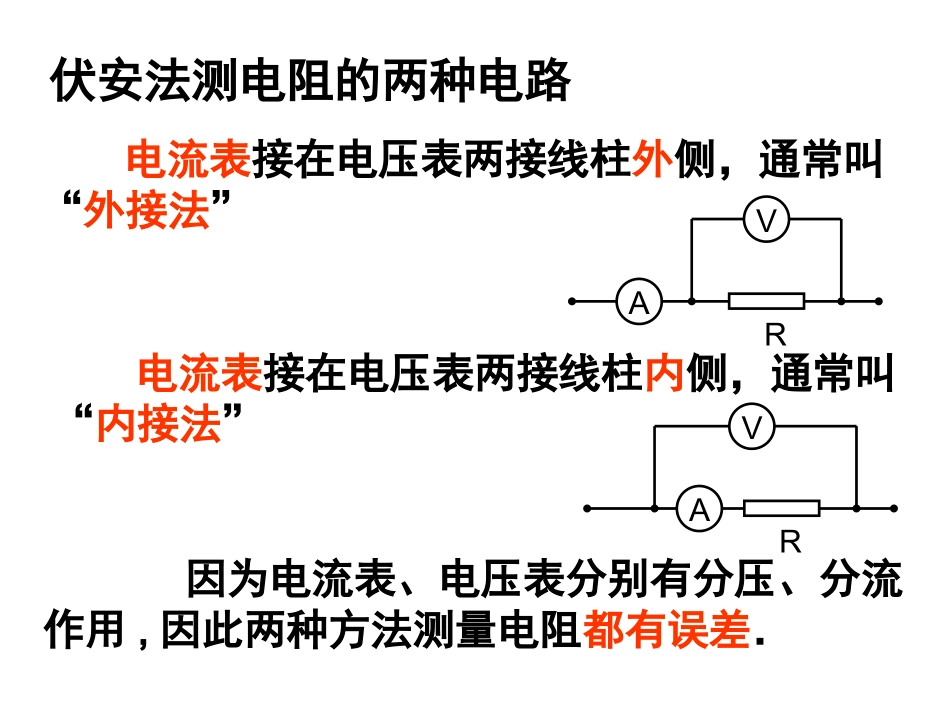

伏安法测电阻伏安法测电阻电阻的测量用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值RIUR伏安法伏安法测电阻的两种电路电流表接在电压表两接线柱外侧，通常叫“外接法”电流表接在电压表两接线柱内侧，通常叫“内接法”AVRAVR因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．伏安法测电阻的误差分析电流表外接法电压表示数电流表示数测量值偏小，适于测量小阻值电阻

RAUURVRAIIIIAVIUR测说明：误差来源于电压表的分流，分流越小，误差越小．所以该电路适合测量小电阻，即VRRRRIUR真伏安法测电阻电路选择伏安法测电阻电路选择当xVAxRRRR时，选用电流表内接法．xVAxRRRR时，选用电流表外接法．当１、直接比较法：当Ｒx《Ｒv时，采用外接法当Ｒx》Ｒv时，采用内接法２、比值法３、实验试探法：若伏特表示数有明显变化，即宜外接UUII若安培表示数有明显变化，即宜内接UUII例：如图所示为用伏安法测电阻的部分电路图，因为不知道待测电阻RX的大概值，所以不能确定线路的接法

为了减小误差，可在电路接好后将电压表的一个接线端K分别与M、N接触，观察电压表和电流表的计数哪一个有明显的变化

下列关于观察到的现象及应选用的接法的叙述中，正确的是：（）A、若电流表读数有明显的变化，则K应接在M点;B、若电流表读数有明显的变化，则K应接在N点;C、若电压表读数有明显的变化，则K应接在M点;D、若电压表读数有明显的变化，则K应接在N点．AvMNＢ．Ｃ限流和分压电路的选取1

限流式EsRABPRx图中变阻器起限流作用，求待测电阻Rx的电压可调范围EERRRxx~限流式电路的特点:1

电压不能从零开始调节,调节范围较小

但电路结构较为简单

电能损耗较小

分压式图中变阻器起分压作用，求待
