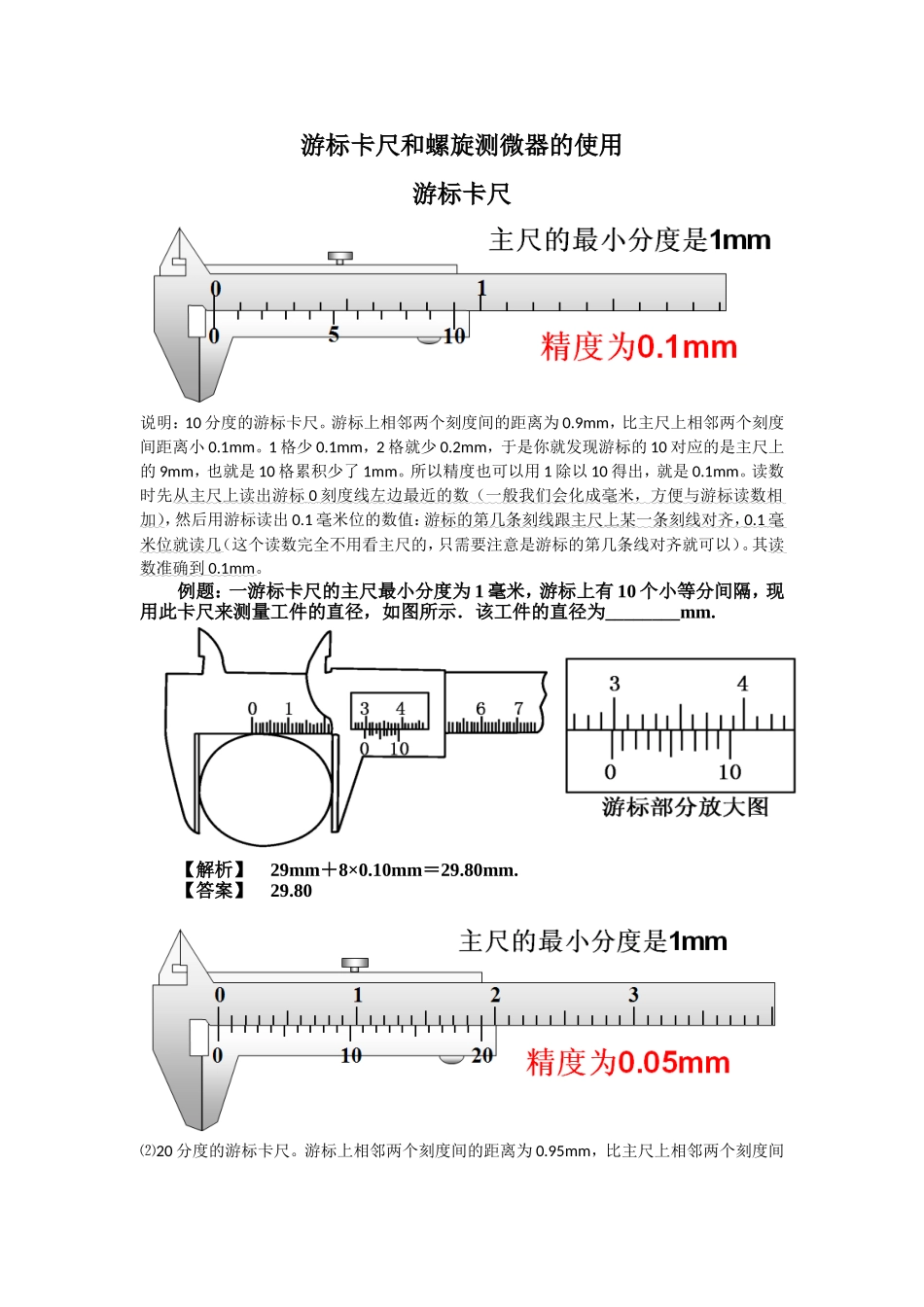

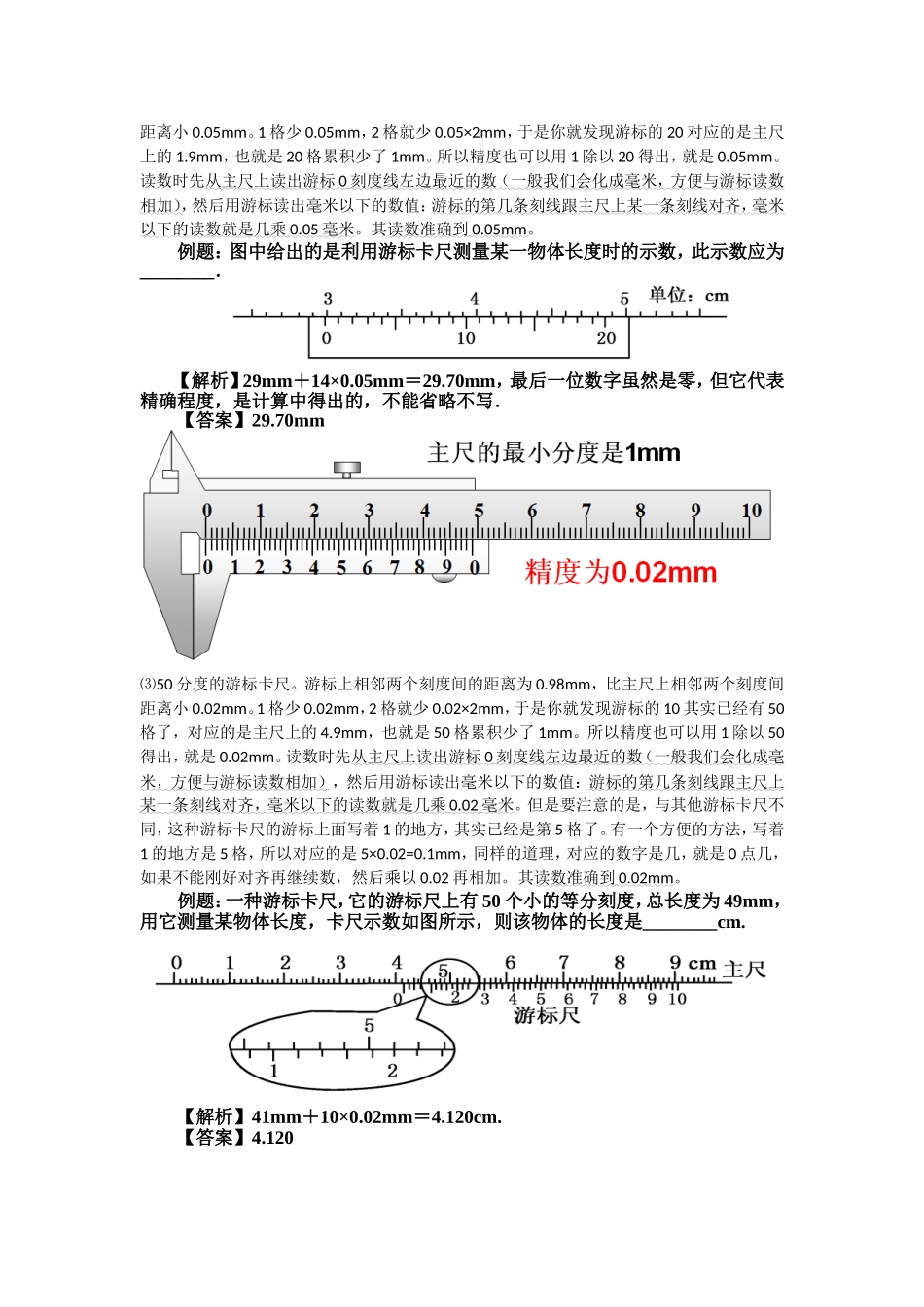

游标卡尺和螺旋测微器的使用游标卡尺说明：10分度的游标卡尺。游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。1格少0.1mm，2格就少0.2mm，于是你就发现游标的10对应的是主尺上的9mm，也就是10格累积少了1mm。所以精度也可以用1除以10得出，就是0.1mm。读数时先从主尺上读出游标0刻度线左边最近的数（一般我们会化成毫米，方便与游标读数相加），然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（这个读数完全不用看主尺的，只需要注意是游标的第几条线对齐就可以）。其读数准确到0.1mm。例题：一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为________mm.【解析】29mm＋8×0.10mm＝29.80mm.【答案】29.80⑵20分度的游标卡尺。游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。1格少0.05mm，2格就少0.05×2mm，于是你就发现游标的20对应的是主尺上的1.9mm，也就是20格累积少了1mm。所以精度也可以用1除以20得出，就是0.05mm。读数时先从主尺上读出游标0刻度线左边最近的数（一般我们会化成毫米，方便与游标读数相加），然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05毫米。其读数准确到0.05mm。例题：图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________．【解析】29mm＋14×0.05mm＝29.70mm，最后一位数字虽然是零，但它代表精确程度，是计算中得出的，不能省略不写．【答案】29.70mm⑶50分度的游标卡尺。游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。1格少0.02mm，2格就少0.02×2mm，于是你就发现游标的10其实已经有50格了，对应的是主尺上的4.9mm，也就是50格累积少了1mm。所以精度也可以用1除以50得出，就是0.02mm。读数时先从主尺上读出游标0刻度线左边最近的数（一般我们会化成毫米，方便与游标读数相加），然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.02毫米。但是要注意的是，与其他游标卡尺不同，这种游标卡尺的游标上面写着1的地方，其实已经是第5格了。有一个方便的方法，写着1的地方是5格，所以对应的是5×0.02=0.1mm，同样的道理，对应的数字是几，就是0点几，如果不能刚好对齐再继续数，然后乘以0.02再相加。其读数准确到0.02mm。例题：一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49mm，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm.【解析】41mm＋10×0.02mm＝4.120cm.【答案】4.120练习题(1)一游标卡尺的主尺最小分度为1mm，现用它测量一工件的长度，其读数如图，则读数为mm；(2)某同学用游标卡尺测量小球的直径，游标卡尺的主尺最小分度为1mm，游标上有20个小的等分刻度。卡尺上的示数如图所示，可读出这个小球的直径为___________mm。(3)一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示，则该物体的长度L=_______m。（4）一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。该工件的直径为________mm。螺旋测微器原理：螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm,所以可动刻度每一小格表示0.01mm。（0.5除以50）读数方法：测量时被测物体长度的整数部分由固定刻度上读出，小数部分由可动刻度E读出（注意要估读一位数）。固定尺+格数（记得估读）×0.01当主尺（也就是固定尺）的线紧贴着可动刻度时，有时候不知道是否漏出来了，这时候的判断方法如下：可根据“可动刻度”上“0”的位置来判断：“0”在基准线上方——未露出，“0”在基准线下方——已露出。例子：如图所示，0在基准线下面，证明已经转过去了，因此主尺应该读1mm而不是0.5mm练习：(1)某同学用螺旋测微器测量一铜丝的直径,测微器的示数如图所示，该铜丝的直径为____________mm。（2...
