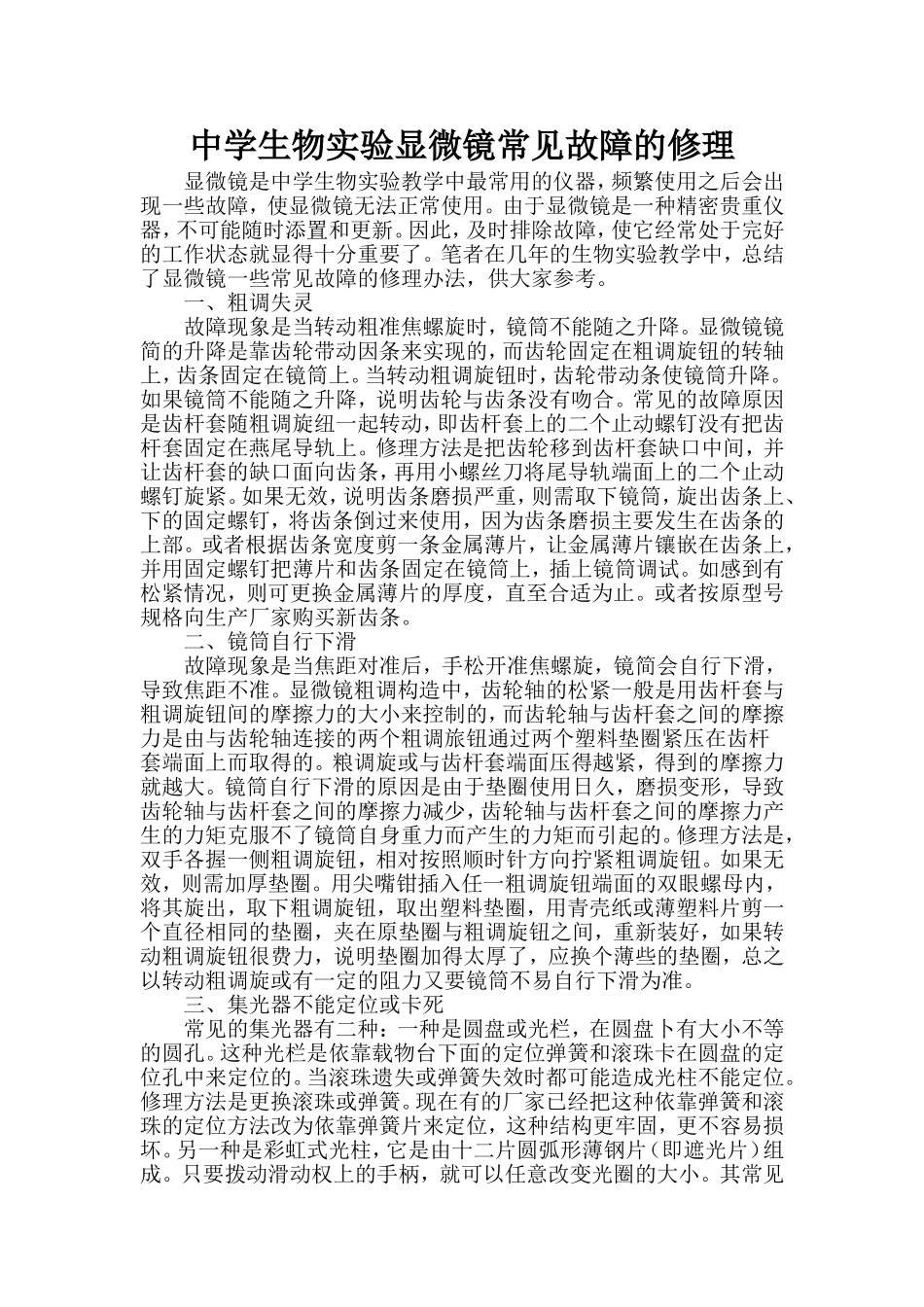

中学生物实验显微镜常见故障的修理显微镜是中学生物实验教学中最常用的仪器，频繁使用之后会出现一些故障，使显微镜无法正常使用。由于显微镜是一种精密贵重仪器，不可能随时添置和更新。因此，及时排除故障，使它经常处于完好的工作状态就显得十分重要了。笔者在几年的生物实验教学中，总结了显微镜一些常见故障的修理办法，供大家参考。一、粗调失灵故障现象是当转动粗准焦螺旋时，镜筒不能随之升降。显微镜镜简的升降是靠齿轮带动因条来实现的，而齿轮固定在粗调旋钮的转轴上，齿条固定在镜筒上。当转动粗调旋钮时，齿轮带动条使镜筒升降。如果镜筒不能随之升降，说明齿轮与齿条没有吻合。常见的故障原因是齿杆套随粗调旋纽一起转动，即齿杆套上的二个止动螺钉没有把齿杆套固定在燕尾导轨上。修理方法是把齿轮移到齿杆套缺口中间，并让齿杆套的缺口面向齿条，再用小螺丝刀将尾导轨端面上的二个止动螺钉旋紧。如果无效，说明齿条磨损严重，则需取下镜筒，旋出齿条上、下的固定螺钉，将齿条倒过来使用，因为齿条磨损主要发生在齿条的上部。或者根据齿条宽度剪一条金属薄片，让金属薄片镶嵌在齿条上，并用固定螺钉把薄片和齿条固定在镜筒上，插上镜筒调试。如感到有松紧情况，则可更换金属薄片的厚度，直至合适为止。或者按原型号规格向生产厂家购买新齿条。二、镜筒自行下滑故障现象是当焦距对准后，手松开准焦螺旋，镜简会自行下滑，导致焦距不准。显微镜粗调构造中，齿轮轴的松紧一般是用齿杆套与粗调旋钮间的摩擦力的大小来控制的，而齿轮轴与齿杆套之间的摩擦力是由与齿轮轴连接的两个粗调旅钮通过两个塑料垫圈紧压在齿杆套端面上而取得的。粮调旋或与齿杆套端面压得越紧，得到的摩擦力就越大。镜筒自行下滑的原因是由于垫圈使用日久，磨损变形，导致齿轮轴与齿杆套之间的摩擦力减少，齿轮轴与齿杆套之间的摩擦力产生的力矩克服不了镜筒自身重力而产生的力矩而引起的。修理方法是，双手各握一侧粗调旋钮，相对按照顺时针方向拧紧粗调旋钮。如果无效，则需加厚垫圈。用尖嘴钳插入任一粗调旋钮端面的双眼螺母内，将其旋出，取下粗调旋钮，取出塑料垫圈，用青壳纸或薄塑料片剪一个直径相同的垫圈，夹在原垫圈与粗调旋钮之间，重新装好，如果转动粗调旋钮很费力，说明垫圈加得太厚了，应换个薄些的垫圈，总之以转动粗调旋或有一定的阻力又要镜筒不易自行下滑为准。三、集光器不能定位或卡死常见的集光器有二种：一种是圆盘或光栏，在圆盘卜有大小不等的圆孔。这种光栏是依靠载物台下面的定位弹簧和滚珠卡在圆盘的定位孔中来定位的。当滚珠遗失或弹簧失效时都可能造成光柱不能定位。修理方法是更换滚珠或弹簧。现在有的厂家已经把这种依靠弹簧和滚珠的定位方法改为依靠弹簧片来定位，这种结构更牢固，更不容易损坏。另一种是彩虹式光柱，它是由十二片圆弧形薄钢片（即遮光片）组成。只要拨动滑动权上的手柄，就可以任意改变光圈的大小。其常见的故障是遮光片上的小钢柱脱落，造成手柄卡死，光圈无法改变。修理方法是，用小螺丝刀把光栏上的二个固定螺钉松开，取出遮光片，把脱落的小铜柱重新装在遮光片上，并用502胶水把小铜柱胶牢，防止其再脱落。安装时要注意，每片遮光片上的两个小铜柱方向要相反。或者找一小段粗细和这光片上的孔径配合紧密的铜导线制作成小铜柱装上，然后把光栏的底板（带有十二个小孔的圆板叫底板）朝上，把每片遮光片～端的小铜柱插在底板的小孔内，并按逆时外方向逐片排列整齐。再让滑动板上的滑动槽依次套在上述遮光片另一端的小铜柱上，盖上盖板，把三个固定螺钉拧紧即可，如果遮光片断裂一片，只要把断裂的遮光片取出光栏仍可以正常使用，断裂两片以上应向生产厂家购买更换。四、倾斜关节过松倾斜关节是指镜臂与镜柱连接处的活动关节，使用显微镜时，常将镜臂向后倾斜成便于观察的角度，期使用后，倾斜关节就可能松动，造成镜臂不能随意倾斜。修理办法是，是尖嘴钳分别插入倾斜关节端面的二个双眼螺母内，顺时针旋转，直至镜臂倾斜时松紧适度。如果无效，则可能是镜臂与镜柱两端面的摩擦垫圈磨损，需加厚垫圈，用尖嘴销将双眼螺母旋下，取出转动轴，用...
