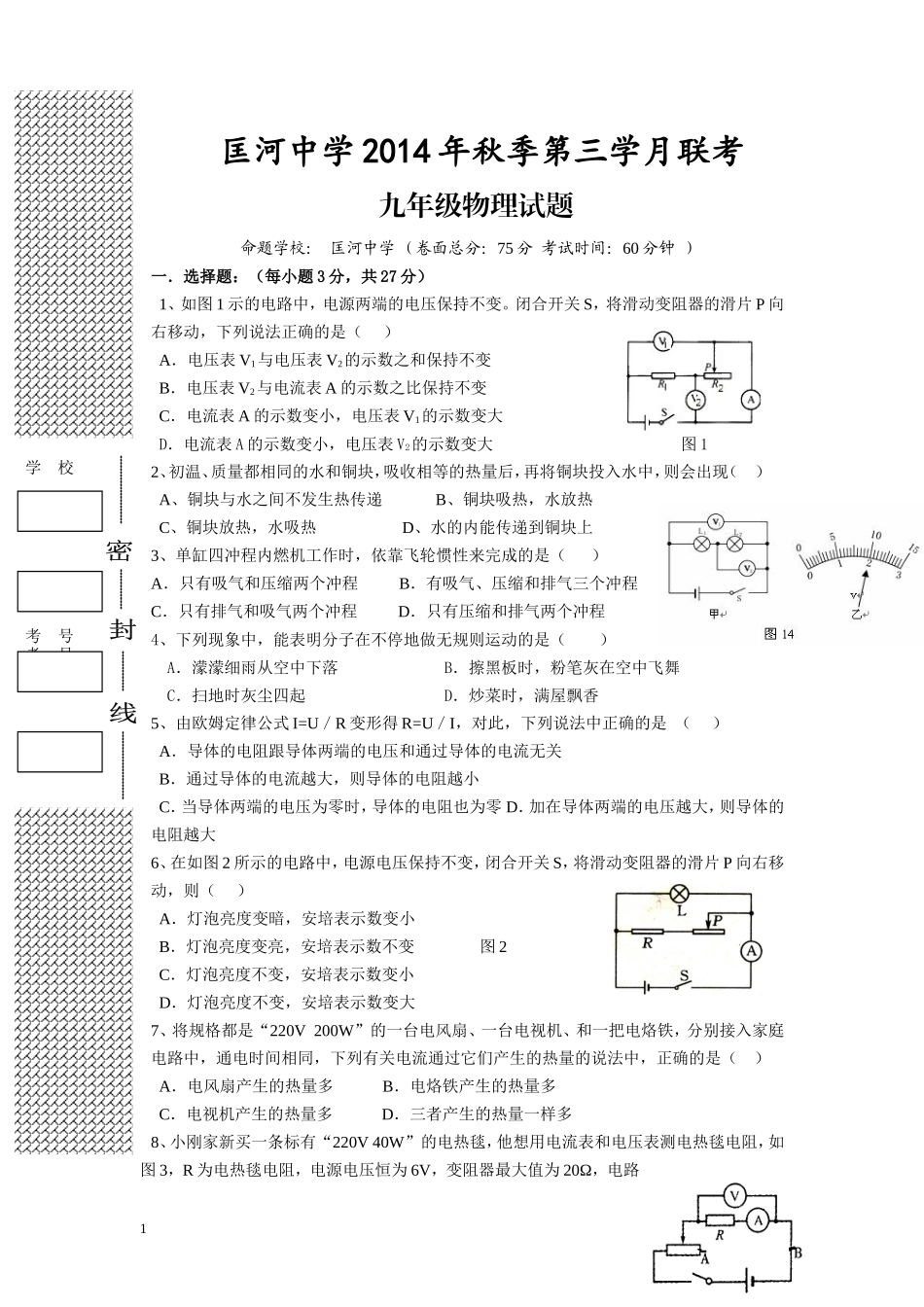

学校班级姓名姓名考号考号匡河中学2014年秋季第三学月联考九年级物理试题命题学校：匡河中学（卷面总分：75分考试时间：60分钟）一．选择题：（每小题3分，共27分）1、如图1示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V2与电流表A的示数之比保持不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V2的示数变大图12、初温、质量都相同的水和铜块，吸收相等的热量后，再将铜块投入水中，则会出现（）A、铜块与水之间不发生热传递B、铜块吸热，水放热C、铜块放热，水吸热D、水的内能传递到铜块上3、单缸四冲程内燃机工作时，依靠飞轮惯性来完成的是（）A．只有吸气和压缩两个冲程B．有吸气、压缩和排气三个冲程C．只有排气和吸气两个冲程D．只有压缩和排气两个冲程4、下列现象中，能表明分子在不停地做无规则运动的是（）A．濛濛细雨从空中下落B．擦黑板时，粉笔灰在空中飞舞C．扫地时灰尘四起D．炒菜时，满屋飘香5、由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．导体的电阻跟导体两端的电压和通过导体的电流无关B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．加在导体两端的电压越大，则导体的电阻越大6、在如图2所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则（）A．灯泡亮度变暗，安培表示数变小B．灯泡亮度变亮，安培表示数不变图2C．灯泡亮度不变，安培表示数变小D．灯泡亮度不变，安培表示数变大7、将规格都是“220V200W”的一台电风扇、一台电视机、和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生的热量的说法中，正确的是（）A．电风扇产生的热量多B．电烙铁产生的热量多C．电视机产生的热量多D．三者产生的热量一样多8、小刚家新买一条标有“220V40W”的电热毯，他想用电流表和电压表测电热毯电阻，如图3，R为电热毯电阻，电源电压恒为6V，变阻器最大值为20Ω，电路1和元件都完好。关于这个电路说法不正确的是()A、无论怎样调节滑片，电流表示数几乎不变化B、无论怎样调节滑片，电压表示数几乎不变化C、若将AB用导线连接起来，电路消耗的最大电功率为1.8WD、若将AB用导线连接起来，再调节滑片，电压表示数变化会较明显图39、在“建立节约型社会从我做起”的主题活动中，小明提出了下列节约电能的措施，其中不能达到目的的是（）A．夏天，将家里空调的使用温度调得较高B．看电视时，尽量减小电视机的音量C．在工作的冰箱内存放更多的食物D．用节能灯取代白炽灯照明二．填空与作图（填空题每空1分共16分，作图题3分，共19分）10、如图4所示两个相同的验电器A和B，A带正电,B不带电用带绝缘手柄的金属棒把A、B连接起来后，B带电，电荷移动的方向是，金属棒中的瞬间电流方向是。（选填“从A到B”、“从B到A”）图411、电子式电能表表盘上标有“3000imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW•h，该用电器的功率是W．12、在图5所示的电路中，闭合电键S灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。(1)请判断该电路中存在的故障可能是_______________________，_______________________________。(请将两种可能填写完整)图5(2)为进一步确定故障，小明同学将一个电流表正确串联在图5所示的电路中，闭合电键S,观察电流表的示数情况。若电流表有示数，说明故障是；若电流表无示数，说明故障是。(3)为进一步确定故障，小华同学将图5中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由：__。13、小芳家里的电水壶铭牌上标有“220V1100W”的字样，则电水壶的电阻是______Ω，当电水壶正常工作时，通过电水壶的电流是_______A。有一天，在家庭电路的用电高峰期间，实际工作电压是200V，小芳使用电水壶煮粥用了11min，则电水壶的实际...
