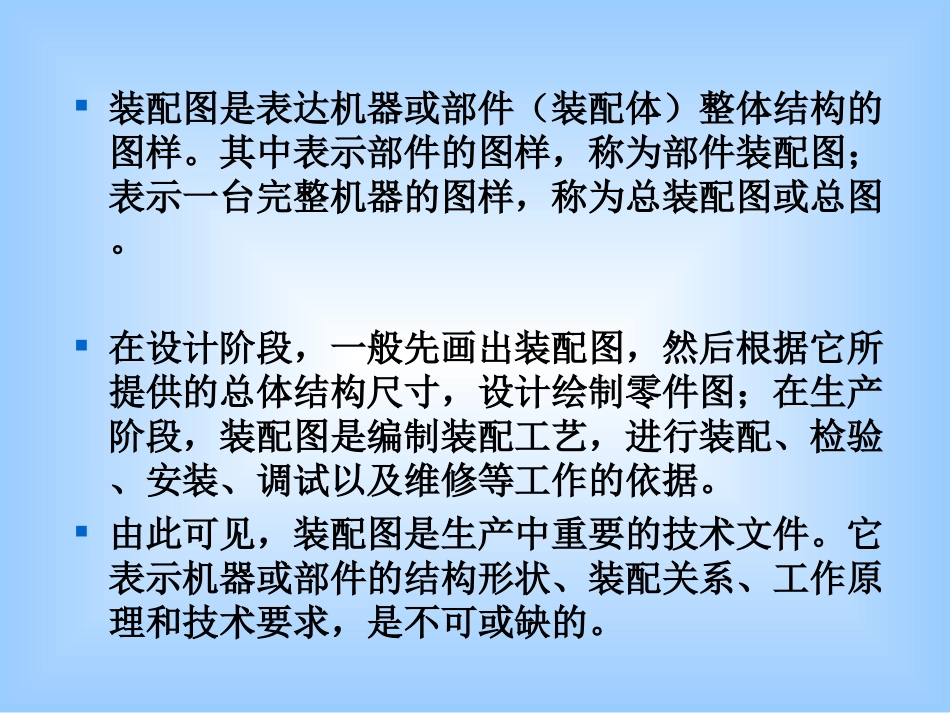

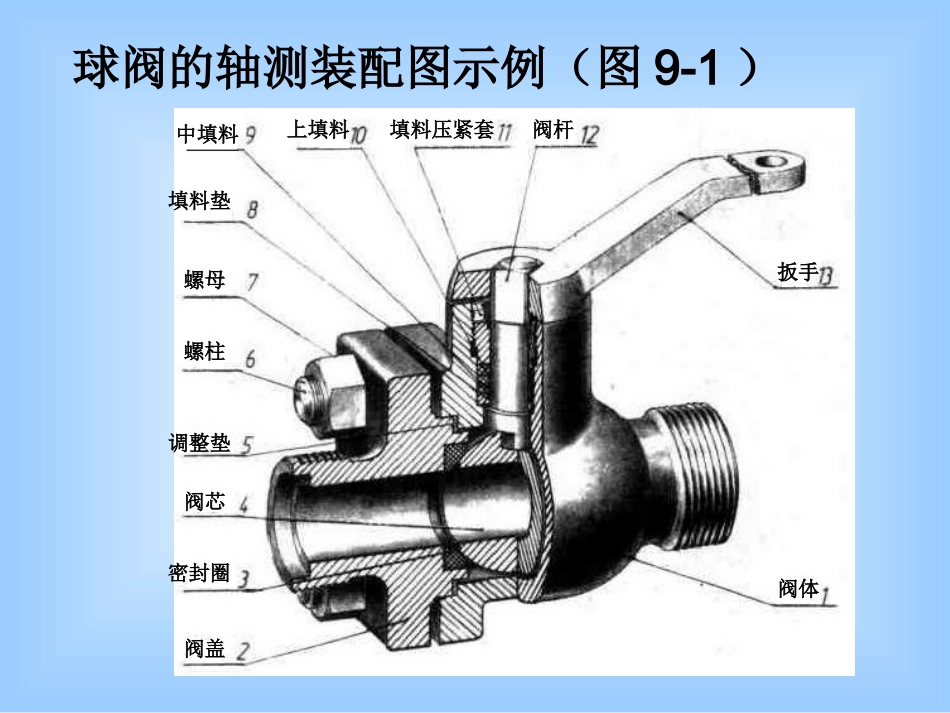

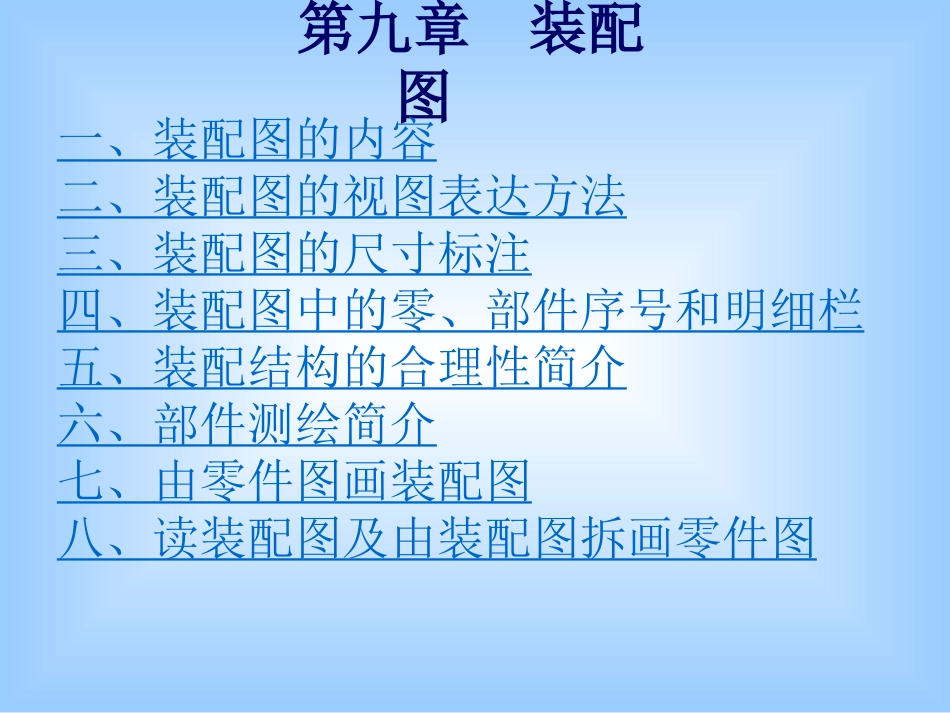

第九章装配图一、装配图的内容二、装配图的视图表达方法三、装配图的尺寸标注四、装配图中的零、部件序号和明细栏五、装配结构的合理性简介六、部件测绘简介七、由零件图画装配图八、读装配图及由装配图拆画零件图装配图是表达机器或部件（装配体）整体结构的图样。其中表示部件的图样，称为部件装配图；表示一台完整机器的图样，称为总装配图或总图。在设计阶段，一般先画出装配图，然后根据它所提供的总体结构尺寸，设计绘制零件图；在生产阶段，装配图是编制装配工艺，进行装配、检验、安装、调试以及维修等工作的依据。由此可见，装配图是生产中重要的技术文件。它表示机器或部件的结构形状、装配关系、工作原理和技术要求，是不可或缺的。球阀的轴测装配图示例（图9-1）中填料填料垫上填料填料压紧套阀杆扳手阀体螺母螺柱调整垫阀芯密封圈阀盖球阀装配图（图9-2）一、装配图的内容通过前面的例子可以看出，一张装配图应包含以下内容：1、一组视图用以表达各组成零件的相互位置关系，部件（或机器）的工作原理和结构特点。2、必要的尺寸图上应注出有关性能、规格、安装、外形、配合和连接关系等尺寸。3、技术要求提出有关成品质量、安装、检验、调整和试车等方面的要求。4、零部件的序号、明细栏和标题栏零件的名称、材料、数量和标准等内容则用图上编写序号、图外列表的方式来说明。标题栏一般应包含部件或机器的名称、规格、比例、图号及设计、制图、审核人员的签名等。二、装配图的视图表达方法由于部件是由若干零件所组成的，而部件装配图主要用来表达部件的工作原理和装配、连接关系，以及主要零件的结构形状，因此，与零件图比较，装配图有下面一些特殊的表达方法：1、沿结合面剖切或拆卸画法在装配图中，可假想沿某些零件的结合面剖切，此时，在零件结合面上不画剖面线。2、假想画法为了表示运动零件的极限位置或部件和相邻零件的相互关系，可以用双点划线画出其轮廓。3、夸大画法对薄片零件、细丝弹簧、微小间隙等，若按它们在装配图中很难画出或难以明显表示时，均可不按比例而采用夸大画法。4、规定画法和简化画法在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等可不画出。对于若干相同零件组，如螺栓连接等，可详细地画出一组或几组，其余只需用点划线表示其装配位置即可。三、装配图的尺寸标注装配图不是制造零件的直接依据，因此，装配图中不需注出零件的全部尺寸，而只需标注出一些必要的尺寸：1、性能规格尺寸此尺寸在设计时已经确定，也是设计、了解和选用该机器或部件的依据，如图9-2中球阀的公称直径φ20。2、装配尺寸包括保证有关零件间配合性质的尺寸、保证零件间相对位置的尺寸、装配时进行加工的有关尺寸等。如图9-2中阀盖和阀体的配合尺寸φH50（H11/h11）。3、安装尺寸机器或部件安装时所需的尺寸，如图9-2中与安装有关的尺寸：≈84、54、M36X2等。4、外形尺寸表示机器或部件外形轮廓的大小，即总长、总宽和总高。它为馐、运输和安装过程所占的空间大小提供了数据。5、其它重要尺寸不属于上述几类尺寸的一些重要尺寸。四、装配图中的零、部件序号和明细栏1、编写序号的方法(1).编写序号的常见形式如下：在所指零、部件的可见轮廓内画一圆点，然后从圆点开始画指引线（细实线），在指引线的另一端画一水平线或圆（也都是细实线），在水平线上或圆内注写序号，序号的字高应比尺寸数字大一号或两号，如图9-3a所示；也可以不画水平线或圆，在指引线另一端附近注写序号，序号字高比尺寸数字大两号，如图9-3b所示；对很薄的零件或涂黑的剖面，可在指引线末端画出箭头，并指向该部分的轮廓，如图9-3c所示。(a)(b)(c)(d)图9-3零件序号的编写形式(2)指引线相互不能相交；当它通过有剖面线的区域时，不应与剖面线平行；必要时，指引线可以画成折线，但只允许折一次，如图9-3d所示。(3)一组紧固件以及装配关系清楚的零件组，可采用公共指引线，如图9-4所示。(4)装配图中的标准化组件（如油杯、滚动轴承、电动机等）看作一个整体，只编写一个序号。图9-4零件组的编号形式(5)零、部件序号应沿水平或垂直方向按顺时针...
