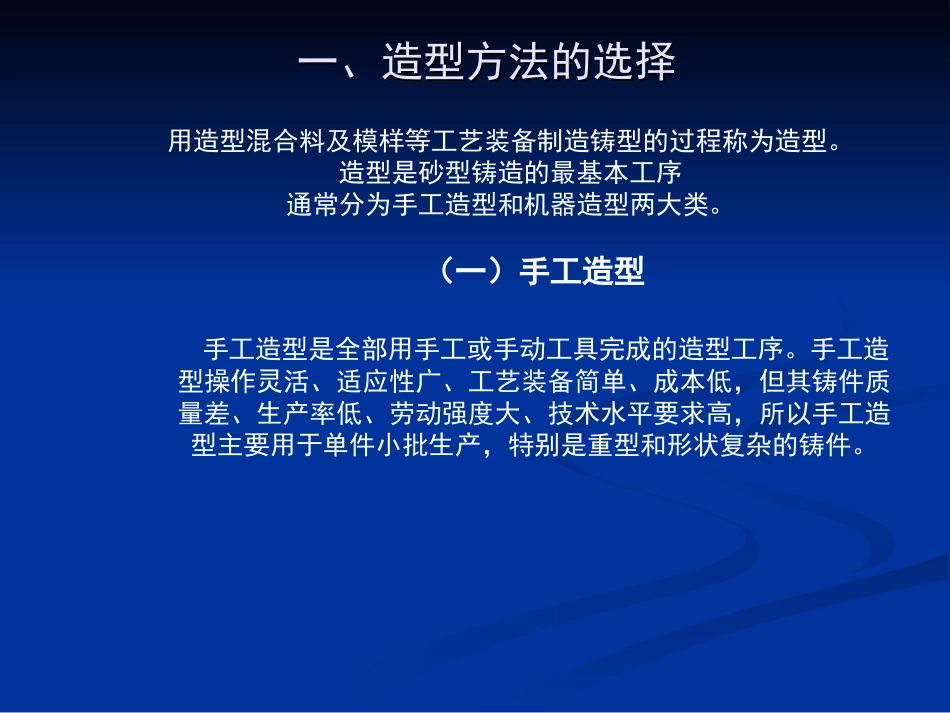

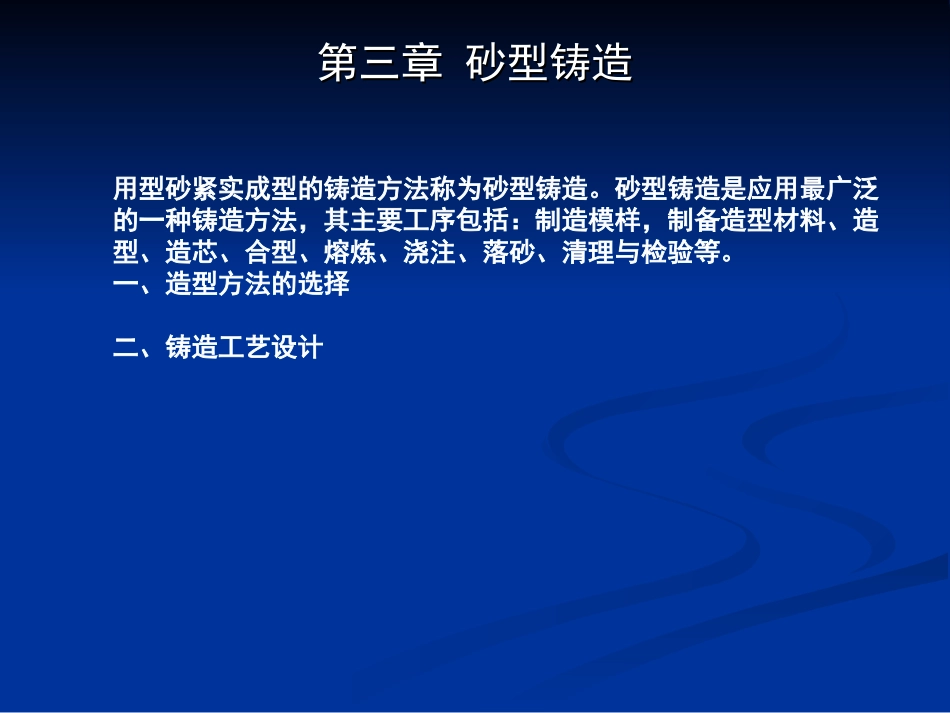

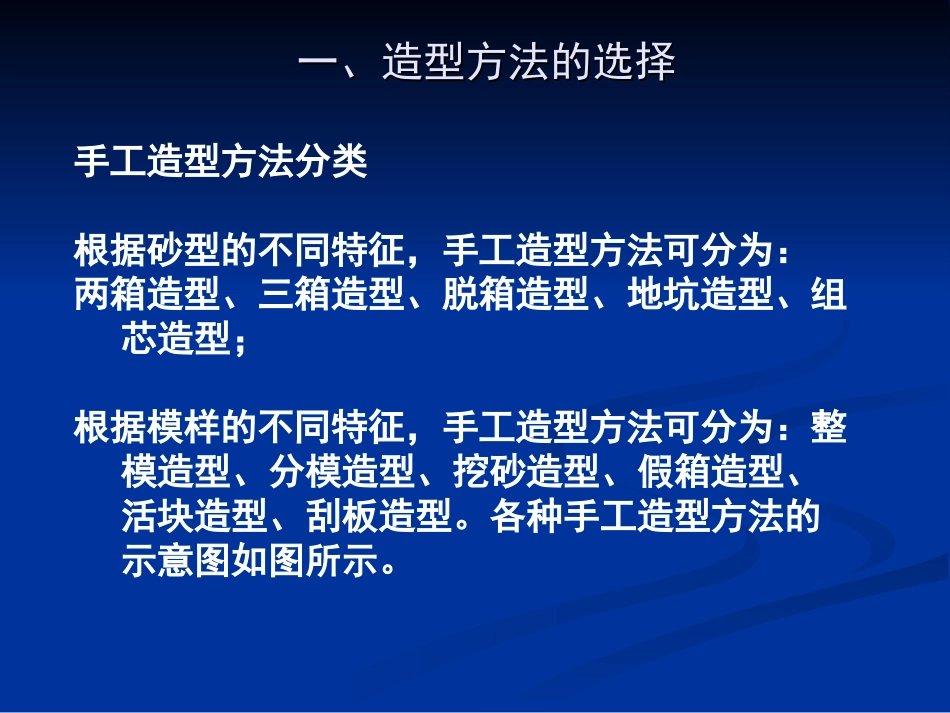

用型砂紧实成型的铸造方法称为砂型铸造。砂型铸造是应用最广泛的一种铸造方法，其主要工序包括：制造模样，制备造型材料、造型、造芯、合型、熔炼、浇注、落砂、清理与检验等。一、造型方法的选择二、铸造工艺设计第三章砂型铸造第三章砂型铸造用造型混合料及模样等工艺装备制造铸型的过程称为造型。造型是砂型铸造的最基本工序通常分为手工造型和机器造型两大类。（一）手工造型手工造型是全部用手工或手动工具完成的造型工序。手工造型操作灵活、适应性广、工艺装备简单、成本低，但其铸件质量差、生产率低、劳动强度大、技术水平要求高，所以手工造型主要用于单件小批生产，特别是重型和形状复杂的铸件。一、造型方法的选择一、造型方法的选择手工造型方法分类根据砂型的不同特征，手工造型方法可分为：两箱造型、三箱造型、脱箱造型、地坑造型、组芯造型；根据模样的不同特征，手工造型方法可分为：整模造型、分模造型、挖砂造型、假箱造型、活块造型、刮板造型。各种手工造型方法的示意图如图所示。一、造型方法的选择一、造型方法的选择两箱造型是造型的最基本方法，铸型由成对的上型和下型构成，操作简单。适用于各种生产批量和各种大小的铸件。a)两箱造型三箱造型的铸型由上、中、下三型构成。中型高度需与铸件两个分型面的间距相适应。三箱造型操作费工。主要适用于具有两个分型面的单件、小批生产的铸件。b)三箱造型脱箱造型主要采用活动砂箱来造型，在铸型合型后，将砂箱脱出，重新用于造型。一个砂箱可制出许多铸型。金属浇注时为防止错型，需用型砂将铸型周围填紧，也可在铸型上套箱。常用于生产小铸件，因砂箱无箱带，故砂箱一般小于400mm。地抗造型是利用车间地面砂床作为铸型的下箱。大铸件需在砂床下面铺以焦炭，埋上出气管，以便浇注时引气。地坑造型仅用或不用上箱即可造型，因而减少了造砂箱的费用和时间，但造型费工、生产率低，要求工人技术水平高。适用于砂箱不足，或生产要求不高的中、大型铸件，如砂箱、压铁、炉栅、芯骨等。c)地坑造型组芯造型是用若干块砂芯组合成铸型，而无需砂箱。它可提高铸件的精度，但成本高。适用于大批量生产形状复杂的铸件。d)组芯造型整模造型的模样是整体的，分型面是平面，铸型型腔全部在半个铸型内，其造型简单，铸件不会产生错型缺陷。适用于铸件最大截面在一端，且为平面的铸件。e)整模造型挖砂造型的模样是整体的，但铸件分型面为曲面。为便于起模，造型时用手工挖去阻碍起模的型砂、其造型费工、生产率低，工人技术水平要求高。用于分型面不是平面的单件、小批生产铸件。f)挖砂造型假箱造型是为克服挖砂造型的挖砂缺点，在造型前预先做个底胎（即假箱），然后在底胎上制下箱，因底胎不参予浇注，故称假箱。比挖砂造型操作简单，且分型面整齐。适用于成批生产中需要挖砂的铸件。j)假箱造型分模造型是将模样沿最大截面处分成两半，型腔位于上、下两个砂箱内，造型简单省工。常用于最大截面在中部的铸件。g)分模造型活块造型是在制模时将铸件上的妨碍起模的小凸台，肋条等这些部分作成活动的（即活块）。起模时，先起出主体模样，然后再从侧面取出活块。其造型费时，工人技术水平要求高。主要用于单件、小批生产带有突出部分、难以起模的铸件。h)活块造型刮板造型是用刮板代替实体模样造型，它可降低模样成本，节约木材，缩短生产周期。但生产率低，工人技术水平要求高。用于有等载面或回转体的大、中型铸件的单件、小批生产、如带轮、铸管、弯头等。i)刮板造型（二）机器造型机器造型是指用机器全部完成或至少完成紧砂操作的造型工序。机器造型铸件尺寸精确、表面质量好、加工余量小，但需要专用设备，投资较大，适合大批量生产。1.机器造型方法分类常用的机器造型方法有：压实紧实、高压紧实、震击紧实、震压紧实、微震紧实、抛砂紧实、射压紧实、射砂紧实。2.各种机器造型方法的主要特征及其适用范围压实紧实方法单纯借助压力紧实砂型，机器结构简单、噪声小，生产率高，消耗动力少，型砂的紧实度沿砂箱高度方向分布不均匀，上下紧实度相差很大。主要适用于成批生产高度小于200mm薄而小的铸件。a)压实紧实高压紧实主要...
