第8章 串行接口VIP免费

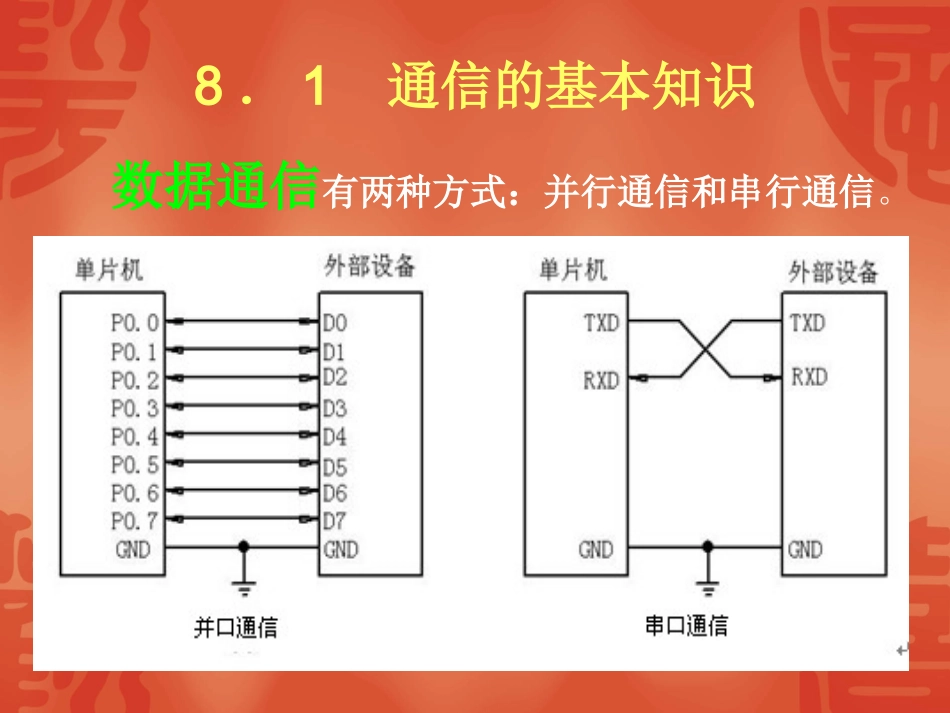

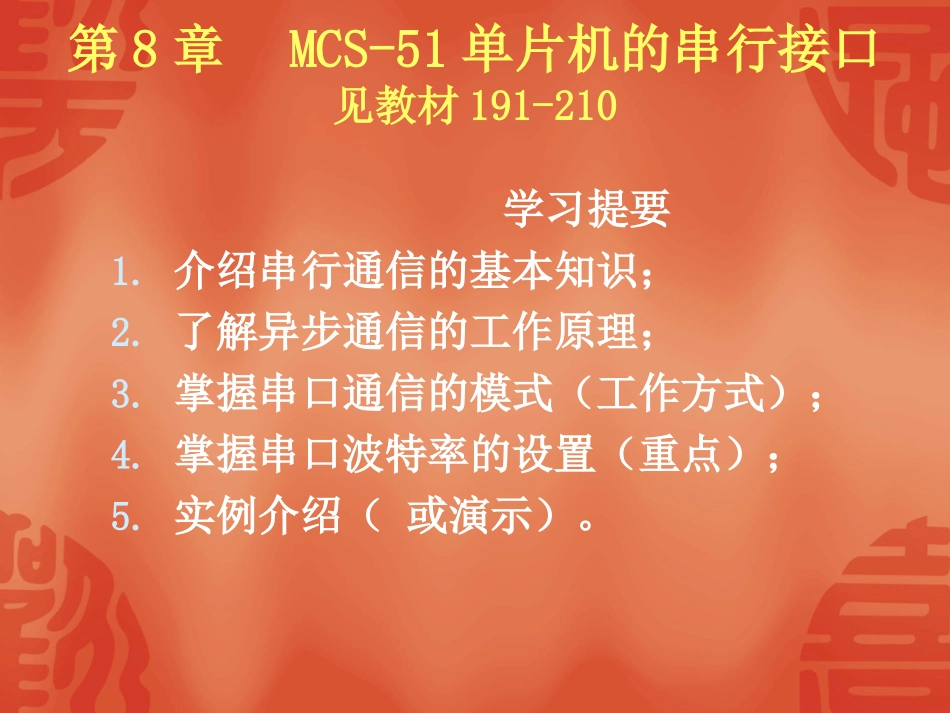

第8章MCS-51单片机的串行接口见教材191-210学习提要1.介绍串行通信的基本知识；2.了解异步通信的工作原理；3.掌握串口通信的模式（工作方式）；4.掌握串口波特率的设置（重点）；5.实例介绍（或演示）。8．1通信的基本知识数据通信有两种方式：并行通信和串行通信。8.1.1异步通信和同步通信一、异步通信二、同步通信8．2MCS-51的串行接口51单片机的串口是全双工的工作模式，对其读写可采用中断方式也可采用查询方式。在使用时，只要设置相关寄存器即可：第一步设置寄存器：IE(中断）、IP(优先)、TMOD(模式)、PCON、SCON(方式）第二步设置：波特率第三步读写：SBUF8.2.1串口工作方式的设置SCON（98H）D7D6D5D4D3D2D1D0SM0SM1SM2RENTB8RB8TIRI9F9E9D9C9B9A9998各位的定义为：（复位后各位为0）RI：读标志(当有数时，由硬件置1）TI：写标志(当写数后，由硬件置1）对于RI和TI的置1，也是中断的标志，但CPU响应后，不会清零。必须由软件清零！SM0，SM1串口方式控制位SM0SM1工作方式功能波特率00方式0移位I/Ofosc/1201方式110位UART可变10方式211位UARTfosc/32或fosc/6411方式311位UART可变RB8：在方式2和方式3中，接收的第9位数据。TB8：在方式2和方式3中，发送的第9位数据。可作为奇偶校验位。SM2:用于多机通信(方式2和方式3)的控制位，仅用于接收。当SM2=1，在RB8=1时，才能接收到数据。一般使用时，SM2=0。REN：REN=1，允许接收，REN=0，禁止接收。8.2.2串口工作方式时序说明一、方式0（8位数据I/O)二、方式1(10位数据）三、方式2、3(11位数据）说明：1.在方式0中，8位数据从RXD引脚发送或接收(D0先传)；TXD引脚只输出移位(同步)时钟(频率=fosc/12)。2.在方式1中,RXD脚为收，TXD脚为发，数据是按10位UART传送的(1个起始0,8个数据位,1个停止1)；3.在方式2，3中,RXD脚为收，TXD脚为发，数据是按11位UART传送的(1个起始0,8个数据位+第9位,1个停止1)；8.2.3波特率的设置一、方式0的波特率方式0的率等于单片机晶振频率的1/12，即每个机器周期接收或发送一位数据。二、方式2的波特率三、方式1和方式3的波特率在方式1、3中，波特率可由T1定时器设置这种方法用的最多，用到寄存器有：TMOD:T1设成方式2,自动重装式,0010,xxxxB;PCON:用到了SMOD位（D7位）SMOD=1时加倍；SMOD=0时不加倍。计算公式：常见的T1方式2(TH1,TL1)初始值：foscSMODT1时常数波特率11.0592M0F42.4k11.0592M0FA4.8k11.0592M0FD9.6k11.0592M1FD19.2k22.1184M0F44.8k22.1184M0FA9.6k22.1184M0FD19.2k22.1184M1FD38.4k12.000M1FF62.5K8.2.4其他寄存器的说明1.如果在中断通信：要设置IE中的EA=1的同时，ES=1；2.根据实际情况，设优先级IP的各位；3.在８位和10位通信中，读写数据均在SBUF中；4.在11位通信中，８位数据(读写)在SBUF中,第９位在TB8或RB8中;5.在有奇偶校验的通信中(11位通信)，PSW中的Ｐ位送TB8;例：发送：88H，在查询方式时：MOVA,#88H;会影响PSW的Ｐ位．MOVTB8,P;送奇偶位MOVSBUF,AW1:JBCTI,END_SD;等TI=1表示发完．SJMPW1;等待END_SD:……………..8.3串口多机通信（参考教材P200内容）串行口以方式2或方式3接收时，若SM2为“1”，时可实现多机通信。8.4串口的电平转换单片机与PC机通信时，电平不是TTL电平，而往往是232电平。一般通过专用芯片转换。8.5串口通信举例例一,采用查询的方法实现PC机与单片机的通信。已知，晶振频率为22.1184M，波特率为9.6k。实现：单片机发送：0到9的数字(ASCII)，PC机接收该数，并显示。(用汇编编程)chsi_ck0:;初始化串口movTMOD,#21H;0010,0001BT1:定时,方式2movSCON,#50H;0101,0000B8UART方式movTH1,#0FAH;自动重装movTL1,#0FAH;定时常数movPCON,#00H;SMOD=0不加倍setbTR1;开T1retset_numb:;发送子程序movr6,#10;设个数(共10个）movb,#00h;从0开始con_sed:mova,b;准备orla,#30h;变成ASCIImovSBUF,a;发送一个8位数据went_s:JBCTI,is_snumb;TI=1,表示发完sjmpwent_s;TI=0,等待is_snumb:lcalldelay_0;等待一会incb;数据增1djnzr6,con_sed;判断发完否?retmain:;主程序movsp,#80h;堆栈movie,#00h;关中断movip,#00h;lcallchsi_ck0;初始化串口re_sed:lcallset_numb;发送数据r_k1:jnbk1,...
