第4章规划图件中图层及图块的设置和应用VIP免费

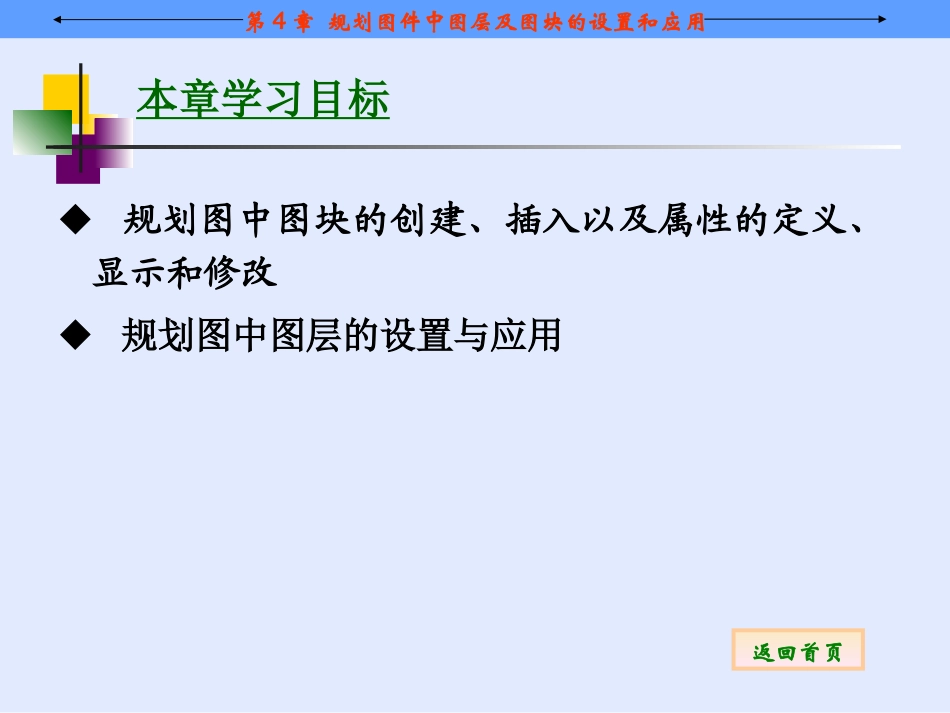

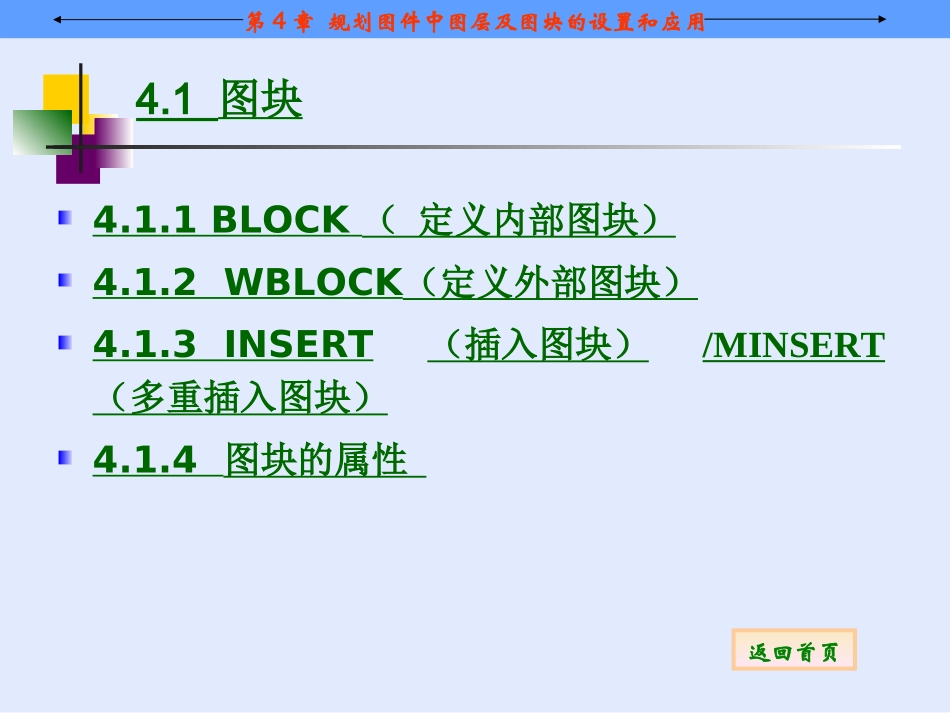

第4章规划图件中图层及图块的设置和应用第4章规划图件中图层及图块的设置和应用4.1图块的设置和应用4.2图层的设置和应用第4章规划图件中图层及图块的设置和应用本章学习目标◆规划图中图块的创建、插入以及属性的定义、显示和修改◆规划图中图层的设置与应用返回首页第4章规划图件中图层及图块的设置和应用4.1图块4.1.1BLOCK（定义内部图块）4.1.2WBLOCK（定义外部图块）4.1.3INSERT（插入图块）/MINSERT（多重插入图块）4.1.4图块的属性返回首页第4章规划图件中图层及图块的设置和应用4.1.1定义内部图块）（BLOCK）1．输入命令的方法下拉菜单：单击绘图｜块｜创建…。命令行：输入BLOCK并回车。工具栏：单击绘图工具栏中的工具按钮。2．命令行提示（如图4.1所示）Command：BMAKE↙图4.1块定义对话框第4章规划图件中图层及图块的设置和应用3．对话框控件说明（1）图块名称下拉列表框（2）基点选项组（3）对象选项组（4）预览图标选项组（5）插入单位下拉列表框（6）说明列表框返回本节第4章规划图件中图层及图块的设置和应用4.1.2定义外部图块（WBLOCK）1．输入命令的方法命令行：输入WBLOCK或W并回车。2．命令行提示（如图4.2所示）Command：WBLOCK↙3．对话框控件说明（1）源选项组（2）目标选项组返回本节第4章规划图件中图层及图块的设置和应用6.1.3插入图块1．图块插入（1）输入命令的方法。下拉菜单：单击插入｜图块。命令行：输入INSERT并回车。工具栏：单击绘图工具栏中的工具按钮。（2）命令行提示（如图4.3所示）：Command：INSERT↙图4.3插入对话框第4章规划图件中图层及图块的设置和应用（3）对话框控件说明（如图4.4所示）。1）图块名称下拉列表框2）插入点选项组3）比例选项组4）旋转选项组5）炸开复选框图4.4图块插入示例第4章规划图件中图层及图块的设置和应用4.1.4图块的属性1．属性的定义用户可以通过ATTDEF命令定义图块的属性。输入命令的方式如下（如图4.5所示）：下拉菜单：单击绘图｜块｜定义属性…。命令行：输入ATTDEF并回车。2.属性的显示：用户用ATTDISP命令直接在命令行进行重新设置。Command：ATTDISP↙图4.5定义属性对话框第4章规划图件中图层及图块的设置和应用3.属性的修改当用户定义了属性后，如果发现需要改变属性名称、提示符或缺省值，那么可以采用DDEDIT命令进行修改。Command：DDEDIT↙如图4.6所示。图4.6修改属性定义对话框返回本节第4章规划图件中图层及图块的设置和应用6.2图层返回首页6.1图层基本概念及其特性基本概念：图层的线型、图层的颜色图层的特性：无层数限制，有图层名字，在当前层工作，可以进行开与关、冻结与解冻、锁定与解锁等操作，以设置层的可见性与可操作性。6.2设置图层：3种方法第4章规划图件中图层及图块的设置和应用6.3设置线型：线型管理器”3.3.4设置颜色：索引颜色、真彩色3.3.5设置线宽：显示线宽第4章规划图件中图层及图块的设置和应用本章小结一旦把一组实体组合成块以后，这组实体就被赋予了一个块名。在以后绘制、编辑图形的过程中，就可根据需要用这个块名把这组实体插入到图形中所指定的位置，这样不仅提高了绘图速度，而且节省了磁盘空间。图层是规划制图中的一项重点项，图层操作的技巧将对规划制图的质量与效率起到决定性的作用返回首页结束放映
