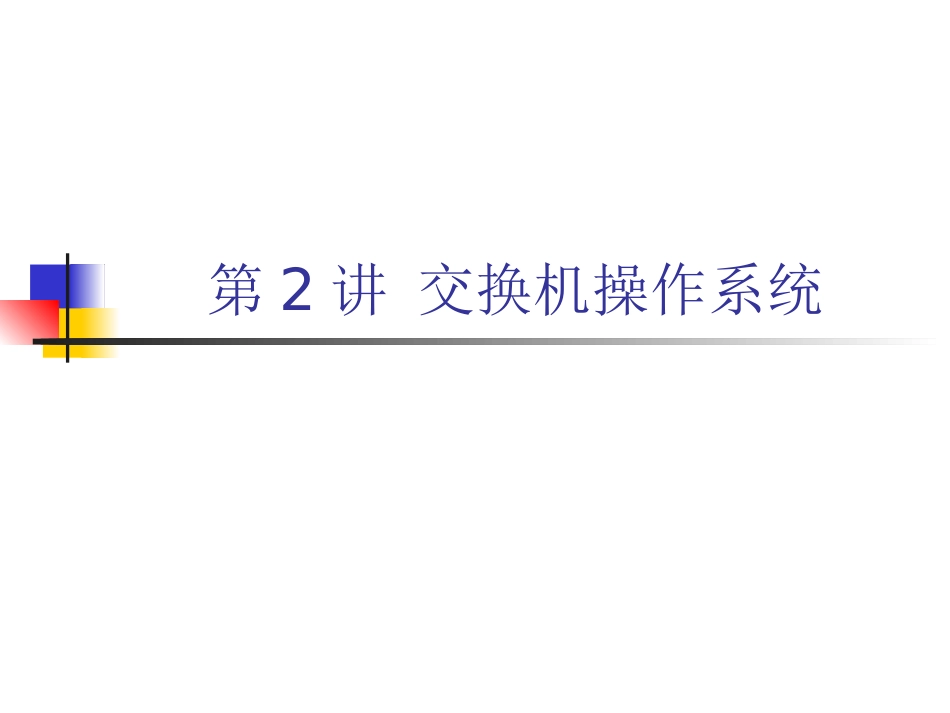

第2讲 交换机操作系统VIP免费

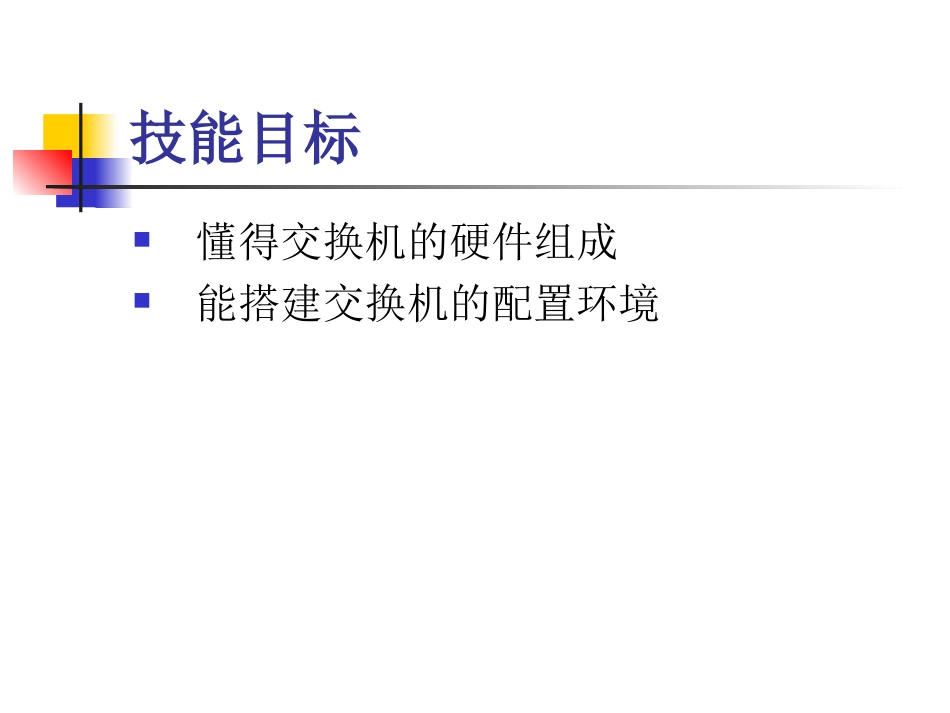

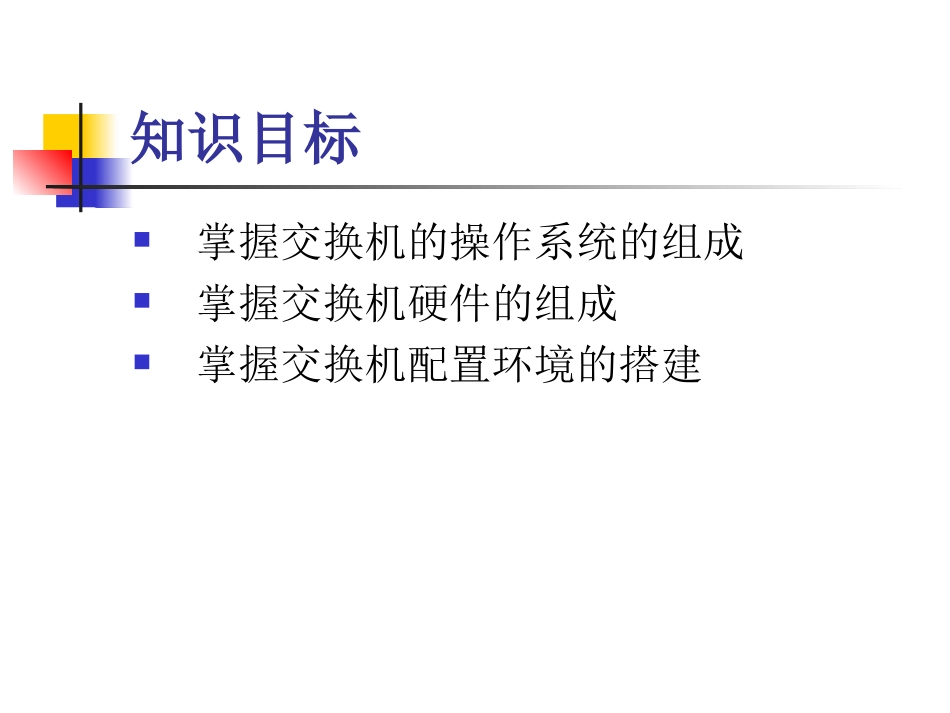

第2讲交换机操作系统知识目标掌握交换机的操作系统的组成掌握交换机硬件的组成掌握交换机配置环境的搭建技能目标懂得交换机的硬件组成能搭建交换机的配置环境态度目标培养学生自主学习能力和知识应用能力培养学生勤于思考、认真做事的良好作风培养学生独立工作的能力，树立自信心学习内容交换机操作系统IOS交换机组成交换机配置环境的搭建交换机硬件组成3.RAM:通常指动态存取存储器（DRAM），CPU执行CISCOIOS软件时，在RAM中存储，运行启动配置文件running-config、ARP缓存等信息。4.ROM：是交换机中由硬件实现的只读存储器，用于存放通电自检诊断程序、引导程序、ROM监控5.FLASH闪存：存放IOS映像文件。路由器与交换机关闭电源或重新启动时，闪存中的内容保留不变。6.NVRAM：存储startup-config文件，系统启动时将使用该文件来配置软件。还包含软件配置登记码（可由用户置的信息，决定使用哪个映像），路由器与交换机关闭电源或重新启动时，NVRAM中的内容保留不变。路由器与交换机加电后，运行步骤如下：执行通电自检POST诊断程序执行引导程序，引导程序在FLASH或其它地方查找IOS映像文件如果找到IOS映像文件则引导并运行IOS，否则运行ROM监控程序注：路由器与交换机在没找到CISCOIOS时，能从ROM启动，并进入ROM监控模式，它是一种诊断模式。交换机操作系统IOSIOS定义它是一个与硬件分离的软件体系结构，随网络技术的不断发展，可动态地升级以适应不断变化的技术（硬件和软件）。IOS可以被视作一个网际互连中枢：一个高度智能的管理员，负责管理的控制复杂的分布式网络资源的功能。IOS功能：运载网络协议和功能对产生高速流量的设备进行连接增加网络安全性提供网络的可扩展性来简易化网络的增长和冗余问题可靠的连接网络资源IOS版本主要版本号辅助版本号维护版本号例：IOS版本号为12.3(9)命令行界面EXEC执行模式CLI的层次结构课堂实践分析：交换机中的存储器与计算机中的存储器有何不同？观察：交换机的初始化配置交换机配置环境的搭建1.交换机的console口与PC机RS-232串口相连，交换机加电2.在PC上创建“超级终端”3.连接COM1串口4.端口参数配置波特率：9600bps数据位：8奇偶校验：无停止位：1流量控制：无实践搭建交换机的配置环境课外习题什么是交换机冲突域、广播域？课外拓展特权EXEC模式有几种，各种模式间什么区别？如何切换？
