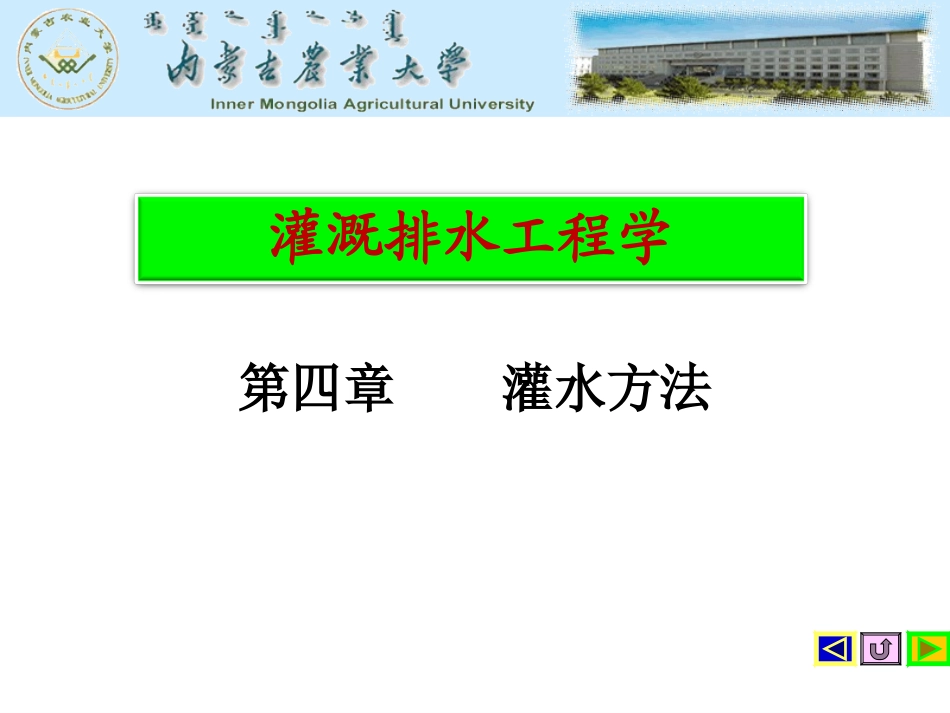

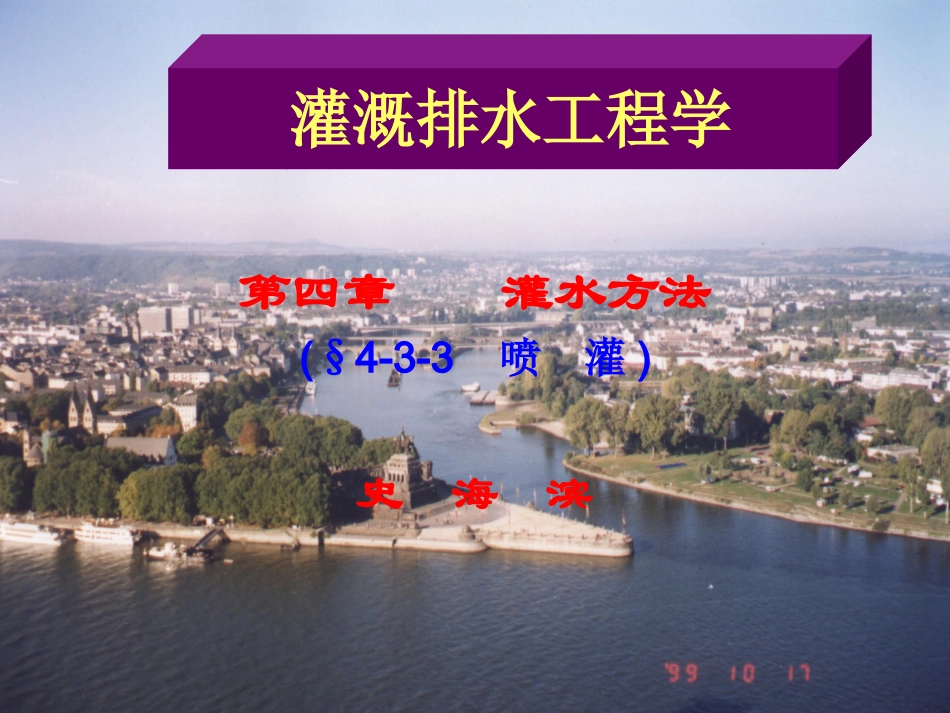

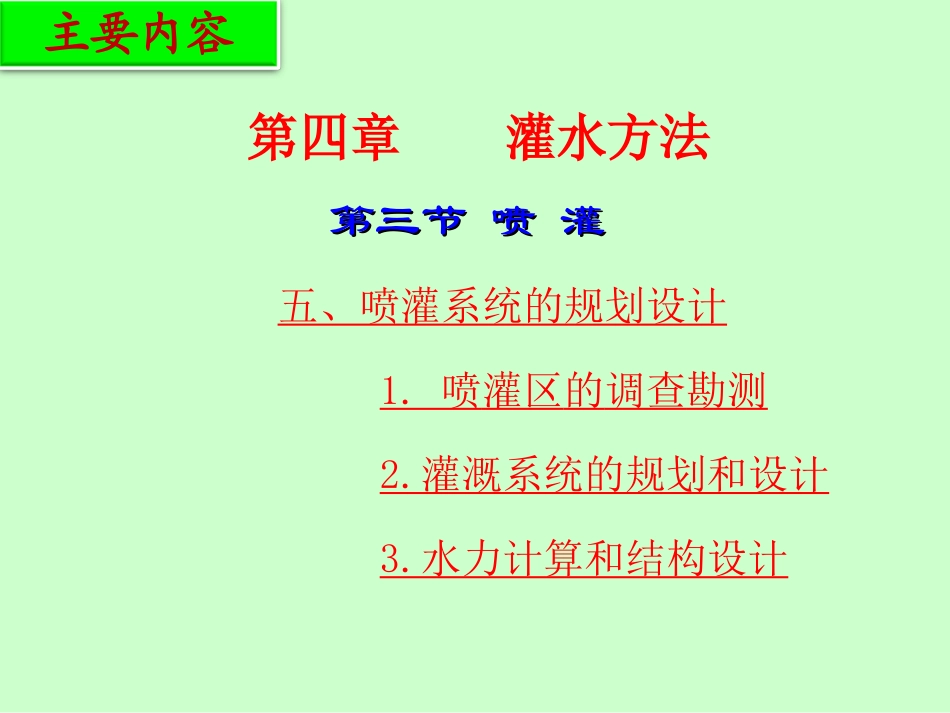

灌溉排水工程学第四章灌水方法(§4-3-3喷灌)史海滨灌溉排水工程学第四章灌水方法主要内容第四章灌水方法第三节喷灌第三节喷灌五、喷灌系统的规划设计1.喷灌区的调查勘测2.灌溉系统的规划和设计3.水力计算和结构设计五、喷灌系统的规划设计喷灌系统规划设计包括勘测调查喷灌系统选型田间规划及水力计算结构计算第四章灌水方法第三节喷灌(SprinklerIrrigation)1.喷灌区的调查勘测第四章灌水方法五、喷灌系统的规划设计1.喷灌区的调查勘测基础资料收集（地形、气象、土壤、作物、基础资料收集（地形、气象、土壤、作物、水资源、动力）水资源、动力）（与灌区规划设计相同）（与灌区规划设计相同）第四章灌水方法五、喷灌系统的规划设计2.灌溉系统的规划和设计第四章灌水方法五、喷灌系统的规划设计2.灌溉系统的规划和设计(1)(1)选择喷灌系统的形式选择喷灌系统的形式a根据当地地形情况、作物种类、经济条件确定。b在喷灌次数多、经济价值高的种植区，可用固定管道式喷灌系统。c大田作物喷灌次数少，采用半固定式或机组式提高设备利用率。第四章灌水方法五、喷灌系统的规划设计dd地形坡度大的山丘区，采用固定式。地形坡度大的山丘区，采用固定式。(2)确定喷洒方式和喷头组合形式a喷头喷洒有全圆和扇形两种。•扇形一般用于地脚，其余均为全圆。b喷头组合方式指喷头间的相对位置而言，•在全圆喷洒情况下有正方形、矩形、正三角形和三角形等四种组合形式第四章灌水方法2.灌溉系统的规划和设计cc喷头组合原则：喷头组合原则：不留空地与具有较高的均匀度，不留空地与具有较高的均匀度，dd几何组合法（前苏联、欧洲）根据几何作图，采用对角线喷头湿润圆根据几何作图，采用对角线喷头湿润圆相切确定。相切确定。第四章灌水方法2.灌溉系统的规划和设计e修正几何法几何法中，由于喷头射程不稳定，容易造成漏喷现象采用设计射程代替最大射程kRR设•k与风速、风力、喷灌系统有关。•根据布置形式、风速、动力的可靠程度确定•固定式：k=0.8•多风地区：k=0.7第四章灌水方法2.灌溉系统的规划和设计9.0~7.0kff经验系数法（北美）经验系数法（北美）•特点：特点：考虑了风的影响，考虑了风的影响，•湿润面积有较大的重叠。湿润面积有较大的重叠。•喷头或支管间距喷头或支管间距SSll=CR=CR•CC——经验系数经验系数•无风时：支管间距：无风时：支管间距：CCmm==1.351.35，，•喷头间距：喷头间距：CCll==1.001.00•有风时：有风时：CCmm与与CCll有有经验系数如表第四章灌水方法2.灌溉系统的规划和设计gg上述几种方法均未考虑组合均匀度，上述几种方法均未考虑组合均匀度，喷头最优组合是：喷头最优组合是：①①不发生漏喷，不发生漏喷，②②组合平均灌溉强度不大于土壤允许喷灌强组合平均灌溉强度不大于土壤允许喷灌强度度③③运行费低运行费低hh目前采用计算机模拟优化选取组合方目前采用计算机模拟优化选取组合方案。案。第四章灌水方法2.灌溉系统的规划和设计(3)(3)选择喷头与工作压力选择喷头与工作压力aa工作压力是喷灌系统的重要参数，工作压力是喷灌系统的重要参数，直接决定喷头的射程并关系到设备的投资、直接决定喷头的射程并关系到设备的投资、运行成本、运行成本、喷灌质量喷灌质量工程占地等。工程占地等。第四章灌水方法2.灌溉系统的规划和设计bb高工作压力高工作压力、射程远、射程远,,固定式管道用量固定式管道用量少，移动式占地少，少，移动式占地少，但运行成本高，喷出水滴直径小，易受风但运行成本高，喷出水滴直径小，易受风的影响（喷的高度大）。的影响（喷的高度大）。cc中低工作压力中低工作压力，水滴大，喷洒质量有保，水滴大，喷洒质量有保证，且运行成本低，证，且运行成本低，•但固定式管道用量大投资高，移动式占地但固定式管道用量大投资高，移动式占地多，且移动次数频繁，劳动强度大。多，且移动次数频繁，劳动强度大。第四章灌水方法2.灌溉系统的规划和设计dd选择喷头时应考虑喷头的水力性能与作选择喷头时应考虑喷头的水力性能与作物、土壤的特点。物、土壤的特点。(4)(4)布置管道系统应注意以下原则布置管道...
