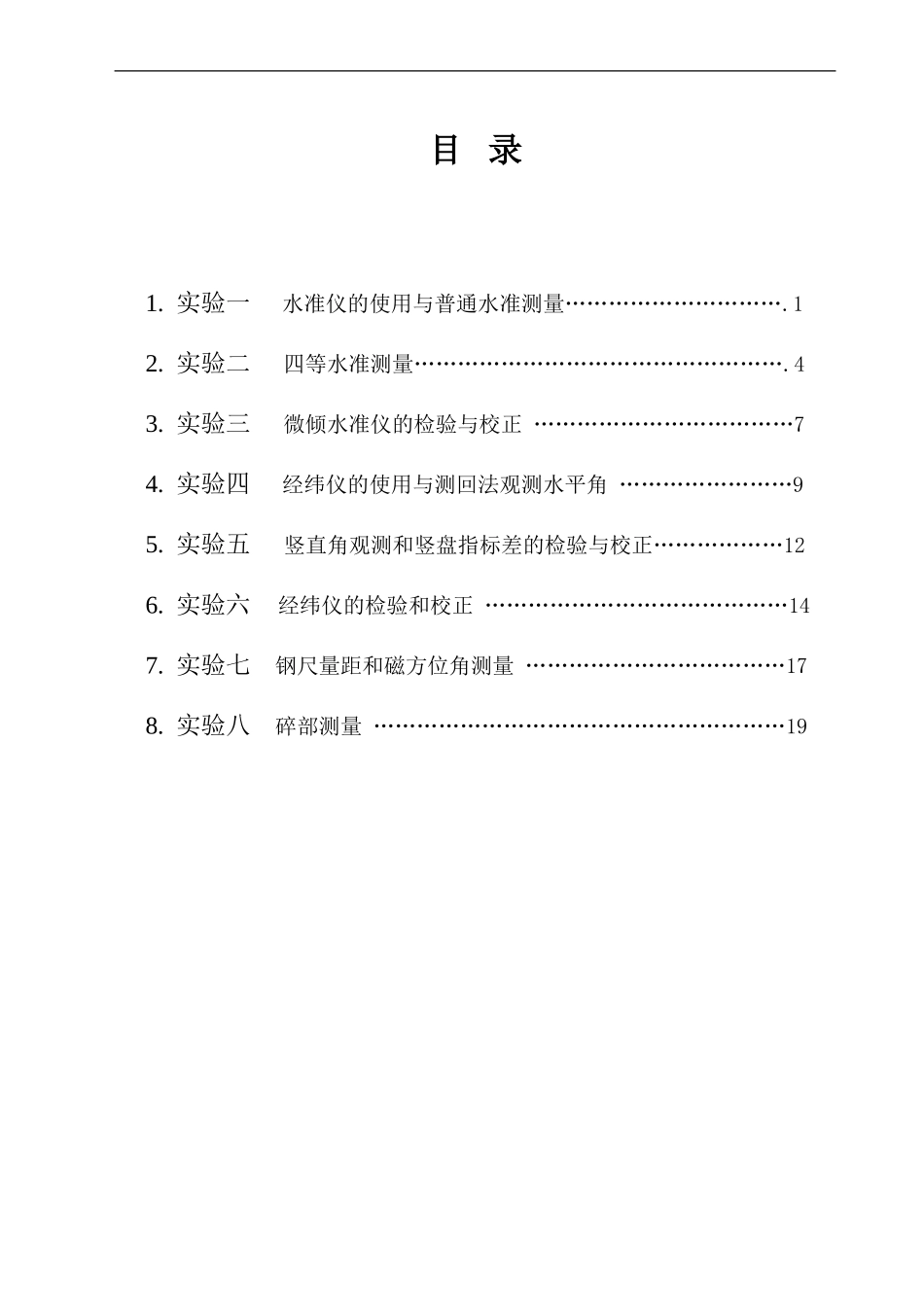

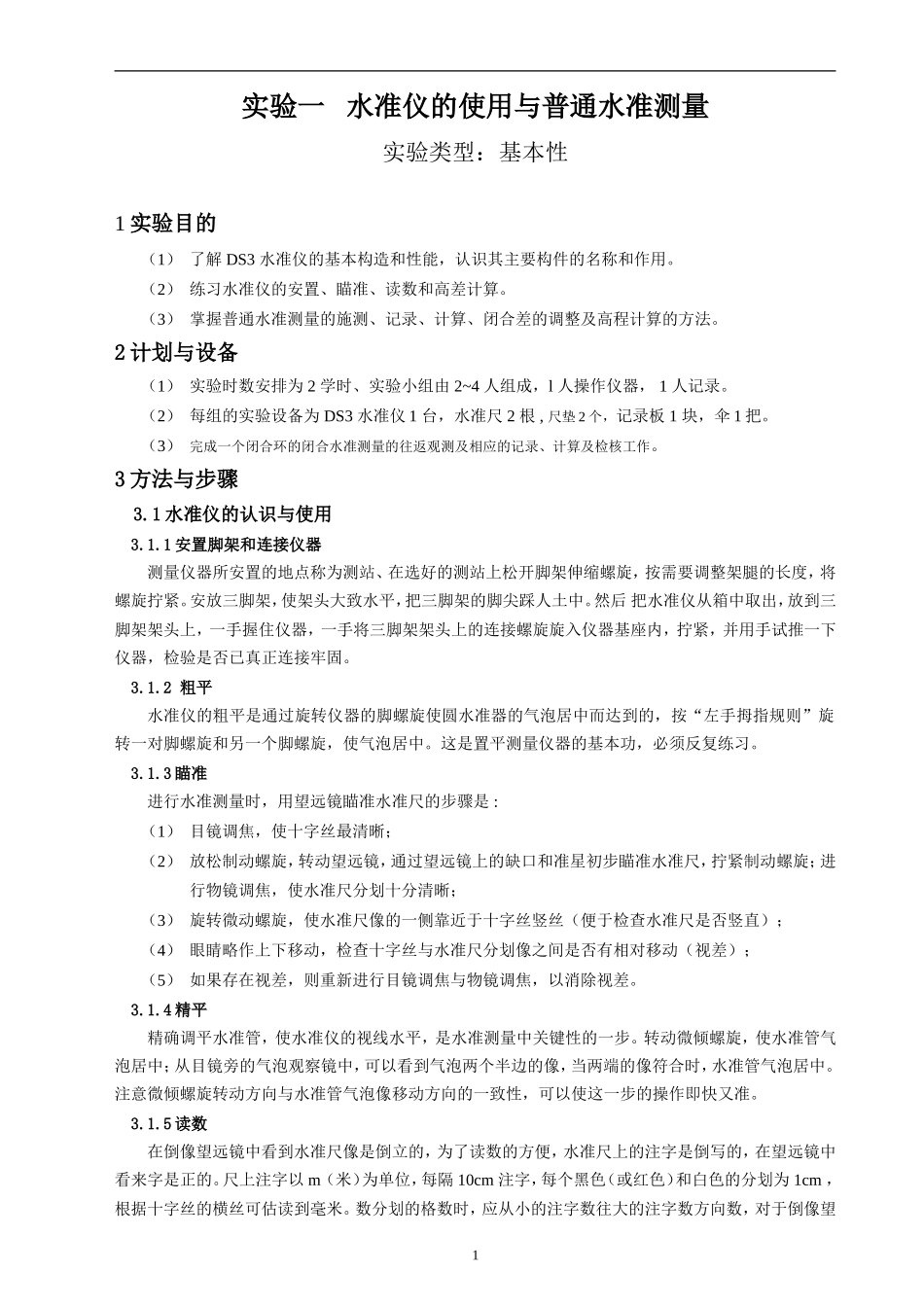

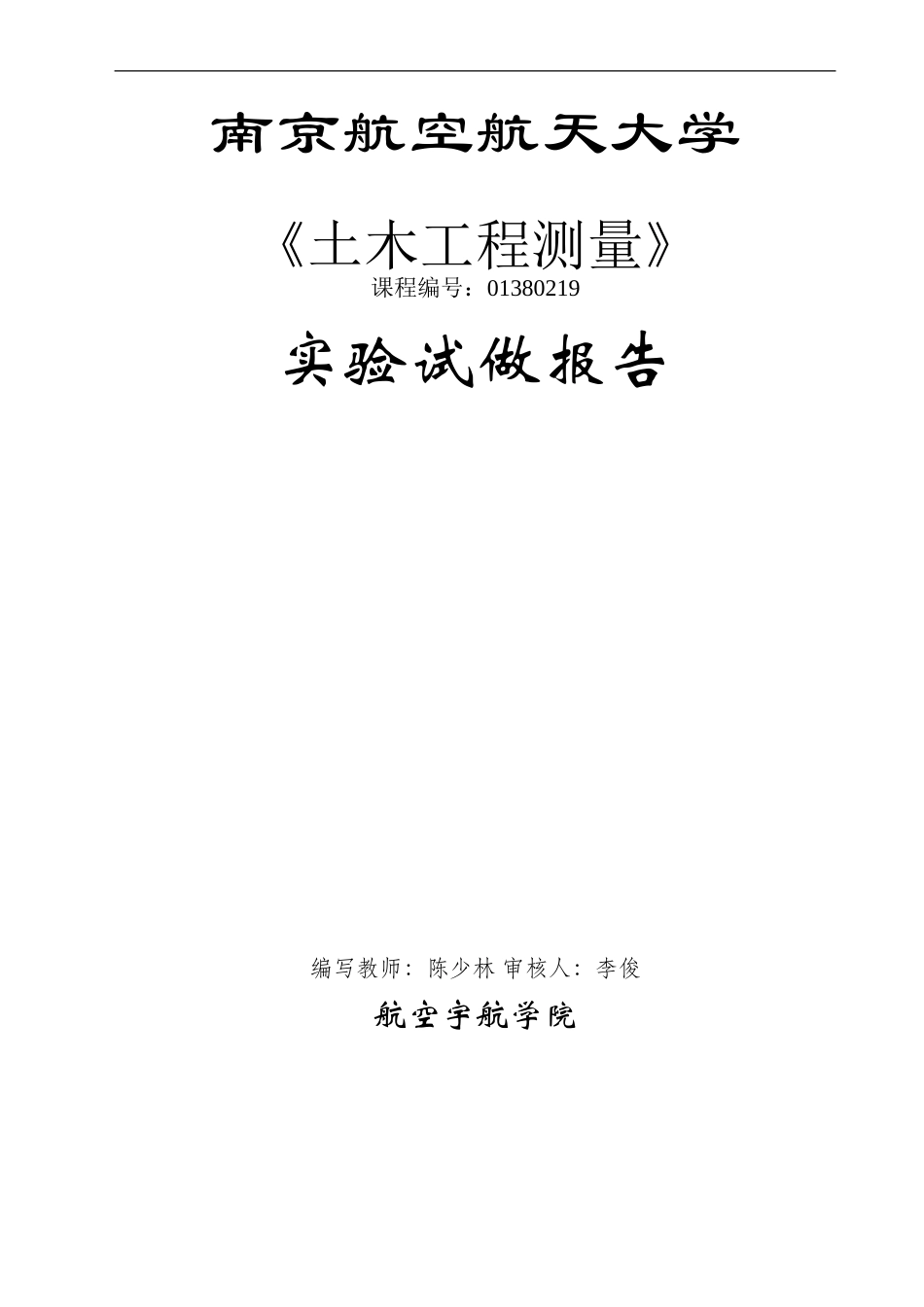

南京航空航天大学《土木工程测量》课程编号：01380219实验试做报告编写教师：陈少林审核人：李俊航空宇航学院目录1.实验一水准仪的使用与普通水准测量………………………….12.实验二四等水准测量…………………………………………….43.实验三微倾水准仪的检验与校正………………………………74.实验四经纬仪的使用与测回法观测水平角……………………95.实验五竖直角观测和竖盘指标差的检验与校正………………126.实验六经纬仪的检验和校正……………………………………147.实验七钢尺量距和磁方位角测量………………………………178.实验八碎部测量…………………………………………………19实验一水准仪的使用与普通水准测量实验类型：基本性1实验目的（1）了解DS3水准仪的基本构造和性能，认识其主要构件的名称和作用。（2）练习水准仪的安置、瞄准、读数和高差计算。（3）掌握普通水准测量的施测、记录、计算、闭合差的调整及高程计算的方法。2计划与设备（1）实验时数安排为2学时、实验小组由2~4人组成，l人操作仪器，1人记录。（2）每组的实验设备为DS3水准仪1台，水准尺2根,尺垫2个，记录板1块，伞1把。（3）完成一个闭合环的闭合水准测量的往返观测及相应的记录、计算及检核工作。3方法与步骤3.1水准仪的认识与使用3.1.1安置脚架和连接仪器测量仪器所安置的地点称为测站、在选好的测站上松开脚架伸缩螺旋，按需要调整架腿的长度，将螺旋拧紧。安放三脚架，使架头大致水平，把三脚架的脚尖踩人土中。然后把水准仪从箱中取出，放到三脚架架头上，一手握住仪器，一手将三脚架架头上的连接螺旋旋入仪器基座内，拧紧，并用手试推一下仪器，检验是否已真正连接牢固。3.1.2粗平水准仪的粗平是通过旋转仪器的脚螺旋使圆水准器的气泡居中而达到的，按“左手拇指规则”旋转一对脚螺旋和另一个脚螺旋，使气泡居中。这是置平测量仪器的基本功，必须反复练习。3.1.3瞄准进行水准测量时，用望远镜瞄准水准尺的步骤是:（1）目镜调焦，使十字丝最清晰；（2）放松制动螺旋，转动望远镜，通过望远镜上的缺口和准星初步瞄准水准尺，拧紧制动螺旋；进行物镜调焦，使水准尺分划十分清晰；（3）旋转微动螺旋，使水准尺像的一侧靠近于十字丝竖丝（便于检查水准尺是否竖直）；（4）眼睛略作上下移动，检查十字丝与水准尺分划像之间是否有相对移动（视差）；（5）如果存在视差，则重新进行目镜调焦与物镜调焦，以消除视差。3.1.4精平精确调平水准管，使水准仪的视线水平，是水准测量中关键性的一步。转动微倾螺旋，使水准管气泡居中；从目镜旁的气泡观察镜中，可以看到气泡两个半边的像，当两端的像符合时，水准管气泡居中。注意微倾螺旋转动方向与水准管气泡像移动方向的一致性，可以使这一步的操作即快又准。3.1.5读数在倒像望远镜中看到水准尺像是倒立的，为了读数的方便，水准尺上的注字是倒写的，在望远镜中看来字是正的。尺上注字以m（米）为单位，每隔10cm注字，每个黑色（或红色）和白色的分划为1cm，根据十字丝的横丝可估读到毫米。数分划的格数时，应从小的注字数往大的注字数方向数，对于倒像望1远镜，则是从上往下数。综合以上所述，水准仪的基本操作程序可以简单地归纳如下：安置——粗平——瞄准——精平——读数3.2普通水准测量3.2.1了解普通水准测量的方法两次仪器高法普通水难测量是在每个测站上安置两次不同高度（相差10cm以上）的仪器，都以水平视线测定两点间的高差，两次测得的高差在理论上应该相等，用来检查每一测站的观测中是否有错误。3.2.2普通水准测量的实验（1）从实验场地的某一水准点出发，选定一条闭合水准路线，其长度以安置4～5个测站、视线长度20～30m为宜。立尺点可以选择有凸出点的固定地物或安放尺垫。（2）在起点（某一水准点）与第一个立尺点的中间（前、后视的距离大致相等，用目估或步测）安置水准仪，观测者按下列顺序观测：i.后视立于水准点上的水准尺，瞄准、精平、读数；ii.前视立于第一点上的水准尺，瞄准、精干、读数；iii.改变水准仪高度10cm以上，重新安置水准仪；iv.前视立于第一点上的水准尺，瞄准、精平、读数；v.后视立于水准点上的水准尺，...
