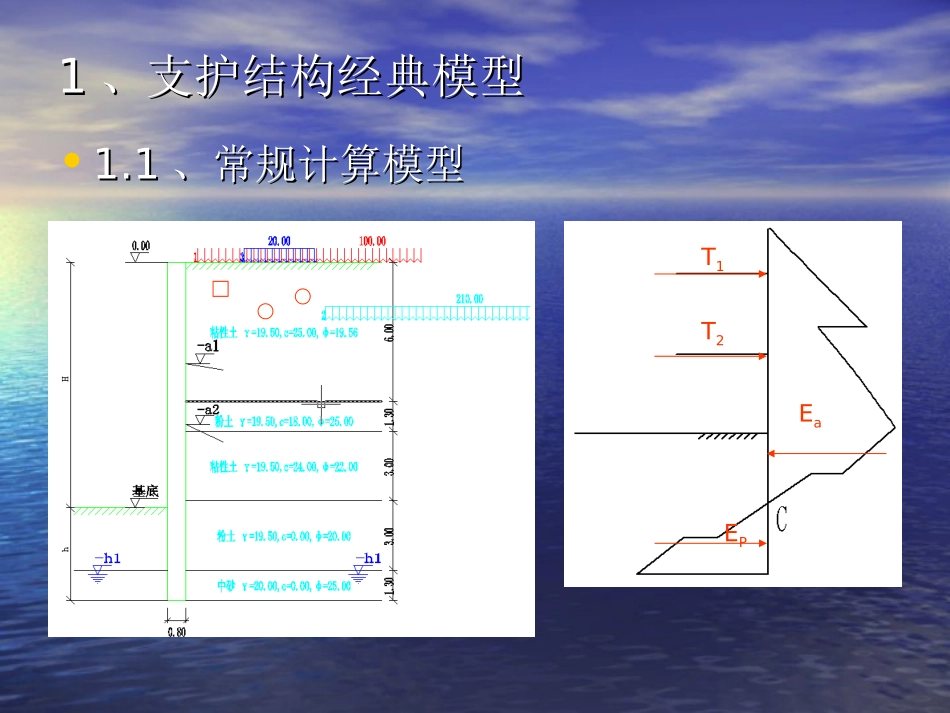

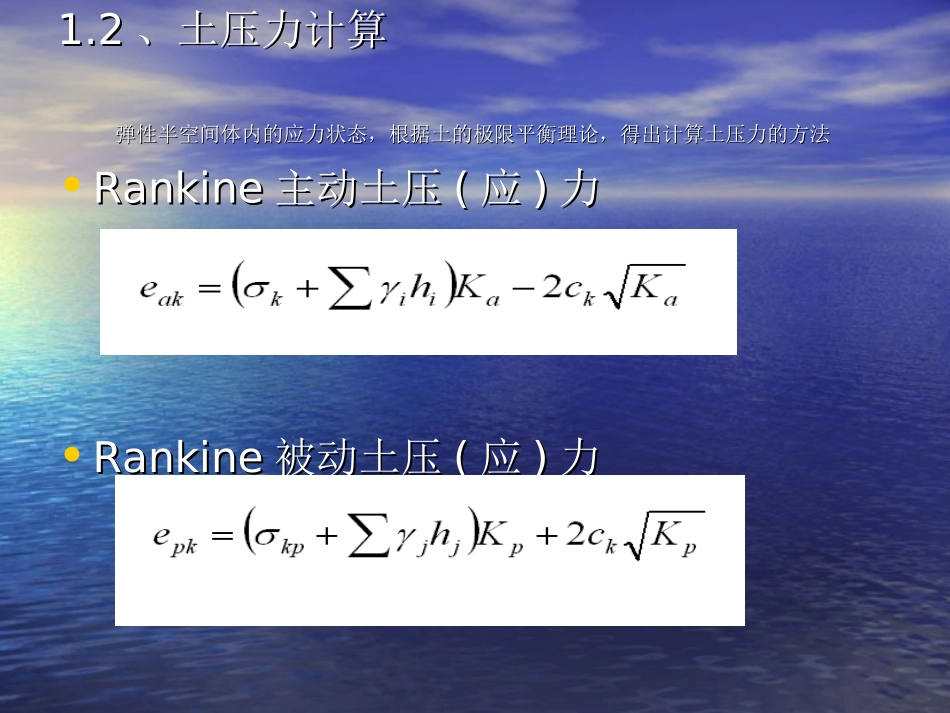

临近建筑物有限宽度临近建筑物有限宽度土体土体深基坑支护设计与施工深基坑支护设计与施工张怀文张怀文中航勘察设计研究院，北京中航勘察设计研究院，北京11、支护结构经典模型、支护结构经典模型•1.11.1、常规计算模型、常规计算模型T1T2EPEa弹性半空间体内的应力状态，根据土的极限平衡理论，得出计算土压力的方法弹性半空间体内的应力状态，根据土的极限平衡理论，得出计算土压力的方法•RankineRankine主动土压主动土压((应应))力力•RankineRankine被动土压被动土压((应应))力力1.21.2、土压力计算、土压力计算•22、临近建筑物基坑支护需解决的问、临近建筑物基坑支护需解决的问题题•2.12.1与邻近建筑物之间有限宽度土体的土与邻近建筑物之间有限宽度土体的土压力模型压力模型•2.22.2如何控制桩顶、桩身变形，保护既有如何控制桩顶、桩身变形，保护既有地下管线的正常使用地下管线的正常使用•2.32.3锚杆设置与既有建筑物的安全。锚杆设置与既有建筑物的安全。•33、折算容重法的提出、折算容重法的提出3.3.13.3.1有限宽度土体隔离体的力学模型有限宽度土体隔离体的力学模型•按照按照xx向的平衡方程，可以推导出向的平衡方程，可以推导出•3.23.2折算容重法折算容重法按照荷载等效原理，将护坡桩外侧容重为按照荷载等效原理，将护坡桩外侧容重为γγ的有限宽度土体折算成等效容重为的有限宽度土体折算成等效容重为γ’γ’的半无的半无限大土体（即做到等效容重为限大土体（即做到等效容重为γ’γ’的半无限大土体主动土压力的半无限大土体主动土压力Ea’Ea’==EaEa），至此有限宽度土体支护），至此有限宽度土体支护问题就转化为了半无限大土体支护计算模型。问题就转化为了半无限大土体支护计算模型。•3.3.33.3.3折算容重法模型的假设条件折算容重法模型的假设条件aa直线滑裂面；直线滑裂面；bb朗肯土压力模型；朗肯土压力模型；cc土体为刚塑性体；土体为刚塑性体；dd极限平衡理论。极限平衡理论。4工程应用•4.14.1、概况、概况•该工程主体结构地上该工程主体结构地上99层，地下层，地下44层。基础底板设计标高层。基础底板设计标高-18.90m-18.90m～～-20.5m-20.5m，框架剪力墙结构，天然地基。，框架剪力墙结构，天然地基。•拟建场地北侧为一栋拟建场地北侧为一栋2020层住宅楼，具两层地下室，基础埋深层住宅楼，具两层地下室，基础埋深--14.51m14.51m。该住宅楼地下室外墙距本工程地下室外墙。该住宅楼地下室外墙距本工程地下室外墙3.70m3.70m。。•西侧为一栋西侧为一栋2020层的国际酒店，具两层地下室，基础埋深层的国际酒店，具两层地下室，基础埋深--14.68m14.68m，其地下室外墙距离本工程地下室外墙，其地下室外墙距离本工程地下室外墙6.5m6.5m。二者之间回。二者之间回填土较厚。填土较厚。•东侧为一栋东侧为一栋2222层办公楼，具一层地下室，基础埋深层办公楼，具一层地下室，基础埋深-10.20m-10.20m。其。其地下室外墙距本工程地下室外墙地下室外墙距本工程地下室外墙4.5m4.5m。。•南侧为空地，场地南侧为空地，场地35.0m35.0m外为河流。外为河流。K12侧斜管布置点22层办公楼(－10.5m)20层酒店(－14.7m)20层住宅楼基础埋深－14.5m3544.24.2、地质条件、地质条件①杂填土及素填土层，层厚5.5～6.3m。②砂质粉土、粘质粉土层，层厚1.7～4.0m。③粉质粘土层，层厚1.8～4.3m。④砂质粉土、粘质粉土层，层厚1.2m~3.7m。⑤粉质粘土、粘质粉土层，层厚2.0～5.9m。⑥粉、细砂层，层厚1.8～3.2m。⑦粉质粘土层，层厚1.0～2.0m。⑧细砂层：层厚5.2～7.1m。地下水两层。第一层水为层间潜水，静止水位埋深4.10～4.60m；第二层水为承压水，静止水位埋深为24.00m。4.34.3、容重折算结果、容重折算结果4.3.14.3.1西坡西坡4.3.24.3.2北坡北坡4.44.4、控制桩身变形的措施、控制桩身变形的措施•4.4.14.4.1、双排桩、双排桩由于临近建筑物的基础埋深大，锚杆设置受到限制。护坡桩上部由于临近建筑物的基础埋深大，锚杆设置受到限制。护坡桩上部悬臂段长度过大，因此桩身计算弯矩大，配筋率过高。场地及施工条悬臂段长度过大，因此桩身计算弯矩大，配筋率过高。场地及施...
