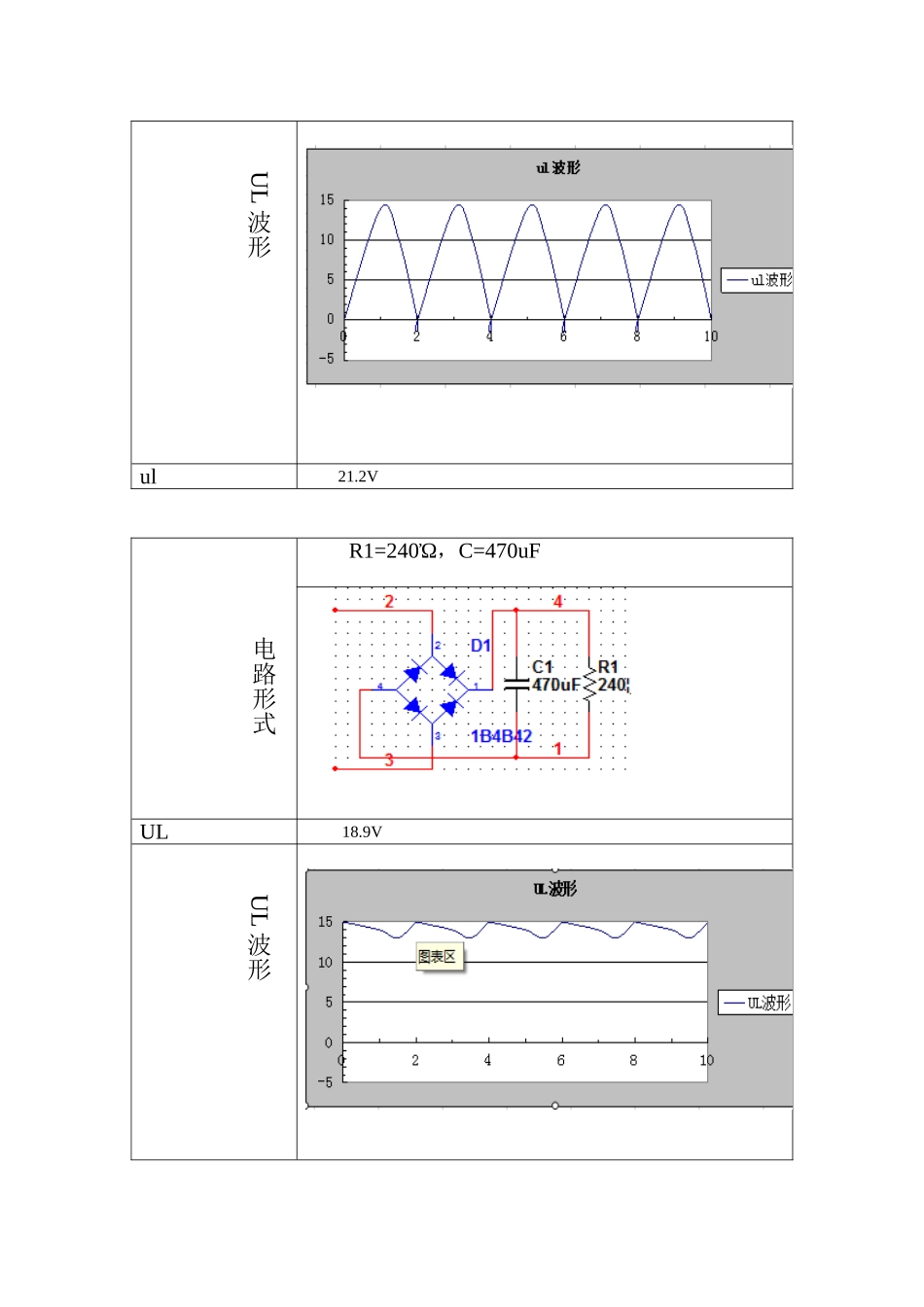

南昌大学实验报告实验二串联型晶体管直流稳压电源一、实验目的1、研究探索单相桥式整流、电容滤波电路的特性。二、实验原理市场上电子设备一般都采用直流电源供电，其中少数是直接利用干电池和直流发电，大多数还是采用交流整为直流的直流稳压电源来供电。其中直流电源稳压电源由电源变压器、整流、滤波和稳压电路四部分组成，它的原理图如下图所示：交流输入直流输出220V50HZ我们国家电网供给的交流电源电压为220v频率为50HZ，经过电源变压器之后电压降低，然后用整流电路得到方向不变、大小随时间变化的脉动电压，再用滤波电路滤去交流分量，得到比较平直的直流电压，最后经过稳压电路就能输出稳定的直流电压，以供使用。三、实验设备与器材1、可调工频电源2、双踪示波器3、交流毫伏表4、电阻2401205、电容470uf6、晶体二极管4个四、实验内容1.整流滤波的测试电源变压器整流电路滤波电路稳压电路图4.1按图4.1连接好电路，取工频电源电压为14V，作为整流输入电压。（1）取R1=240Ὠ，不加电容测量直流输出电压UL和波纹电压ul用示波器观察UL和ul波形。（2）取R1=240Ὠ，C=470uF，重复（1）内容。（3）取R1=120Ὠ，C=470uF，重复（1）内容。六、实验数据注：UL波形为直流耦合的波形，ul波形为交流耦合的波形。电路形式R1=240ὨUL13.2VUL波形ul21.2V电路形式R1=240Ὠ，C=470uFUL18.9VUL波形ul1.20Vul波形电路形式R1=120Ὠ，C=470uFUL17.2Vul2.40Vul波形七、实验总结与实验心得1、本实验主要研究单相桥式电路整流和电容滤波电路的特性，不加电容时，电路完成整流的作用，加了电容才能完成滤波的作用，接的电阻值更大和电容滤波之后的直流输出值就更大，第一个电路由于没有接电容，所以它的纹波电压峰峰值相应的也很大，第二和第三个电路接了电容有滤波作用，所以相应的纹波电压即峰峰值相对第一个来说就小很多。2、单相桥式电路的特点是全波整流，将原本的正弦波形的负半部分反向到正半轴上。电容滤波的特点是滤去脉冲波形中的交流分量，但也不能完全滤除，脉冲波形中还是夹杂一定的交流分量，所以滤波之后还需要进行稳压操作才能得到稳定的直流脉冲信号。3、实验过程中有一些注意事项还是得注意的，如每次改接电路时，必须切断工频电源，在观察输出电压波形的过程中，Y轴灵敏度旋钮位置调好以后，不要在变动，否则将无法比较个波形的脉冲情况。4、连接电路时首先肯定是掌握电路连接图之后再用线连，在逻辑电路实验中已经接触很多了，所以接的时候认真下就不会有什么问题，示波器的使用算是老问题了，我也慢慢摸索懂了一些。5、示波器接口上的1和10档必须与示波器显示屏上的相对应才行，不然测出来的数据肯定是有问题的。
