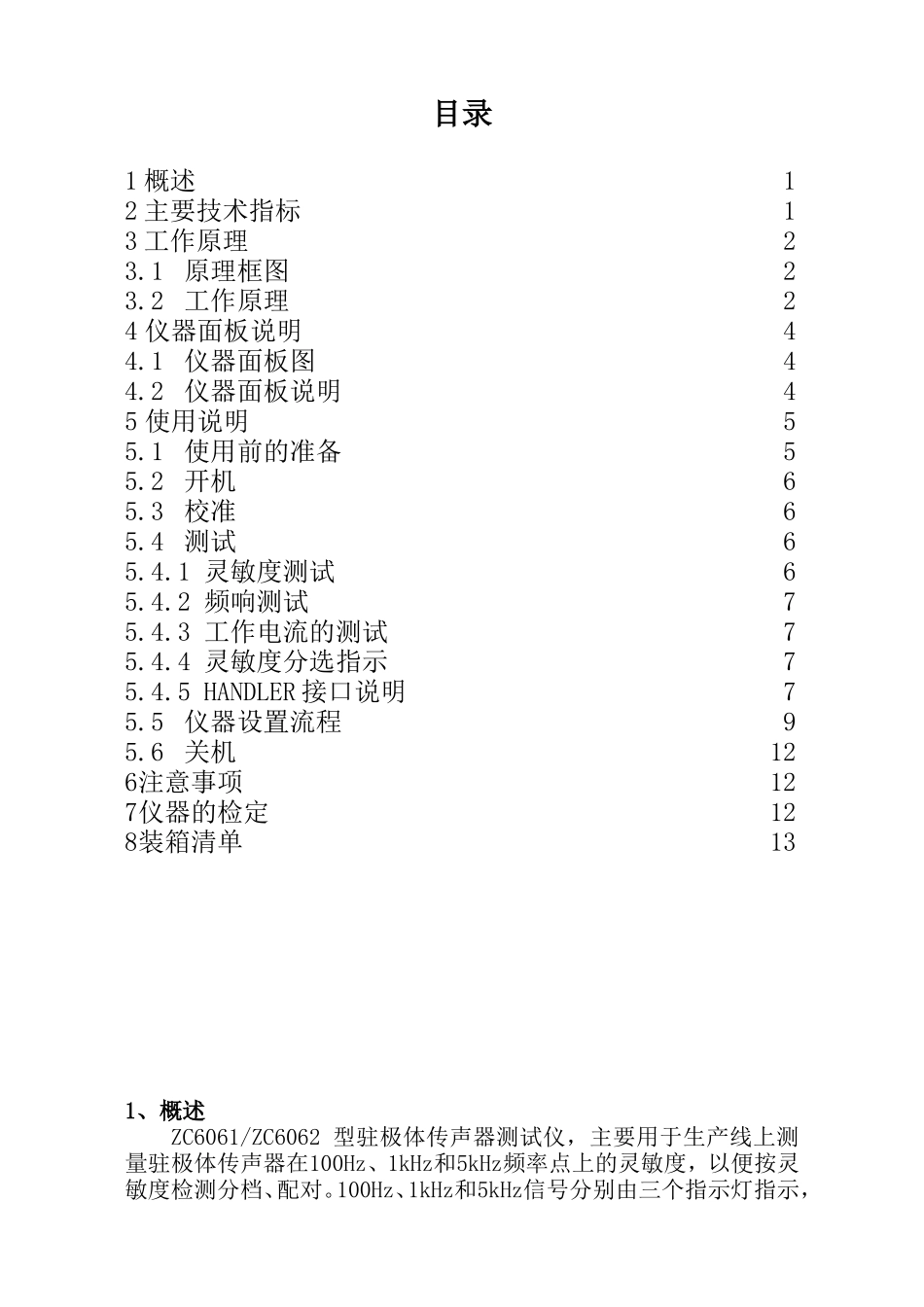

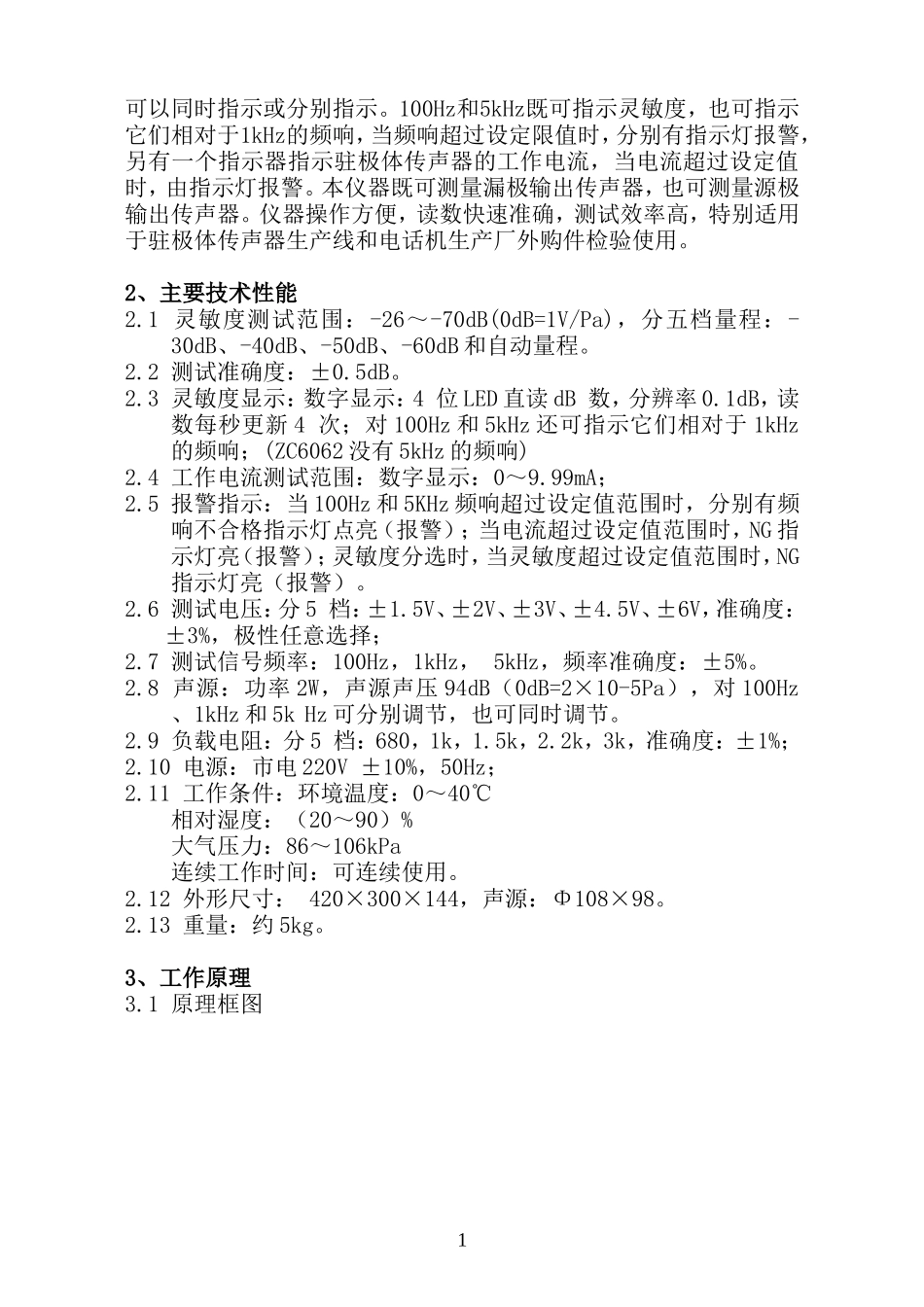

目录1概述12主要技术指标13工作原理23.1原理框图23.2工作原理24仪器面板说明44.1仪器面板图44.2仪器面板说明45使用说明55.1使用前的准备55.2开机65.3校准65.4测试65.4.1灵敏度测试65.4.2频响测试75.4.3工作电流的测试75.4.4灵敏度分选指示75.4.5HANDLER接口说明75.5仪器设置流程95.6关机126注意事项127仪器的检定128装箱清单131、概述ZC6061/ZC6062型驻极体传声器测试仪，主要用于生产线上测量驻极体传声器在100Hz、1kHz和5kHz频率点上的灵敏度，以便按灵敏度检测分档、配对。100Hz、1kHz和5kHz信号分别由三个指示灯指示，可以同时指示或分别指示。100Hz和5kHz既可指示灵敏度，也可指示它们相对于1kHz的频响，当频响超过设定限值时，分别有指示灯报警，另有一个指示器指示驻极体传声器的工作电流，当电流超过设定值时，由指示灯报警。本仪器既可测量漏极输出传声器，也可测量源极输出传声器。仪器操作方便，读数快速准确，测试效率高，特别适用于驻极体传声器生产线和电话机生产厂外购件检验使用。2、主要技术性能2.1灵敏度测试范围：-26～-70dB(0dB=1V/Pa)，分五档量程：-30dB、-40dB、-50dB、-60dB和自动量程。2.2测试准确度：±0.5dB。2.3灵敏度显示：数字显示：4位LED直读dB数，分辨率0.1dB，读数每秒更新4次；对100Hz和5kHz还可指示它们相对于1kHz的频响；(ZC6062没有5kHz的频响)2.4工作电流测试范围：数字显示：0～9.99mA；2.5报警指示：当100Hz和5KHz频响超过设定值范围时，分别有频响不合格指示灯点亮（报警）；当电流超过设定值范围时，NG指示灯亮（报警）；灵敏度分选时，当灵敏度超过设定值范围时，NG指示灯亮（报警）。2.6测试电压：分5档：±1.5V、±2V、±3V、±4.5V、±6V，准确度：±3%，极性任意选择；2.7测试信号频率：100Hz，1kHz，5kHz，频率准确度：±5%。2.8声源：功率2W，声源声压94dB（0dB=2×10-5Pa），对100Hz、1kHz和5kHz可分别调节，也可同时调节。2.9负载电阻：分5档：680，1k，1.5k，2.2k，3k，准确度：±1%；2.10电源：市电220V±10%，50Hz；2.11工作条件：环境温度：0～40℃相对湿度：（20～90）%大气压力：86～106kPa连续工作时间：可连续使用。2.12外形尺寸：420×300×144，声源：Φ108×98。2.13重量：约5kg。3、工作原理3.1原理框图13.2工作原理驻极体传声器的基本测试电路如下图所示，图中（a）为N沟道场效应管漏极输出，（b）为P沟道源极输出，E为测试电压，R为负载电阻，C为耦合电容，C一般为5μF。对于N沟道场效应管，E为正电压；P沟道场效应管，E为负电压。2本仪器有三个振荡器，分别产生频率为100Hz、1kHz和5kHz稳幅正弦信号，经缓冲放大后送到线性相加电路，将三信号迭加。开关可控制单频输出，也可三信号迭加输出。信号经功率放大后送到声源，声源由扬声器和外壳腔体组成，在电信号的激励下，在腔体内产生声压信号。腔体上方有一个耦合孔，用来放置被测驻极体传声器。将被测驻极体传声器放在耦合孔并连接到输入端，测试电压经负载电阻加到传声器上，使传声器处于工作状态。声源的声信号作用到传声器，传声器产生相应的电信号，经放大器后分三路通过100Hz、1kHz和5kHz带通滤波器，分别从迭加信号中取出100Hz、1kHz和5kHz频率信号，再分别进行放大、检波后，由三个数据显示窗口分别指示100Hz、1kHz和5kHz信号大小。由于声源声压校准到94dB，故最后指示值就表示了被测驻极体传声器的灵敏度，频率信号大小就是驻极体传声器在该频率点灵敏度，100Hz和5kHz与1kHz频率点灵敏度相比较，就可以判断被测驻极体传声器在100Hz和5kHz频率点上的响应。3驻极体传声器在正常情况下，在整个工作频率范围内其频率响应是基本平坦的，如果传声器封装不好，或场效应管损坏及其它缺陷，低频及高频端响应就要跌落或升高，因此可以从频率响应来检查驻极体传声器存在的质量问题。利用三个振荡器的信号和外加标准（或测试传声器）可以进行声校准，以保证声源产生声压为94dB。本仪器既可使用声耦合腔方式进行测试，也可使用近场或自由声场方式进行测试，这可根据厂家或用户要求来选择。它们的测试原理基本相同，只是声校准要按所选用方法相应进行。4、仪器面板说...
