PWM供电波形解析VIP免费

PWM供电波形解析_第1页
1/15
PWM供电波形解析_第2页
2/15
PWM供电波形解析_第3页
3/15

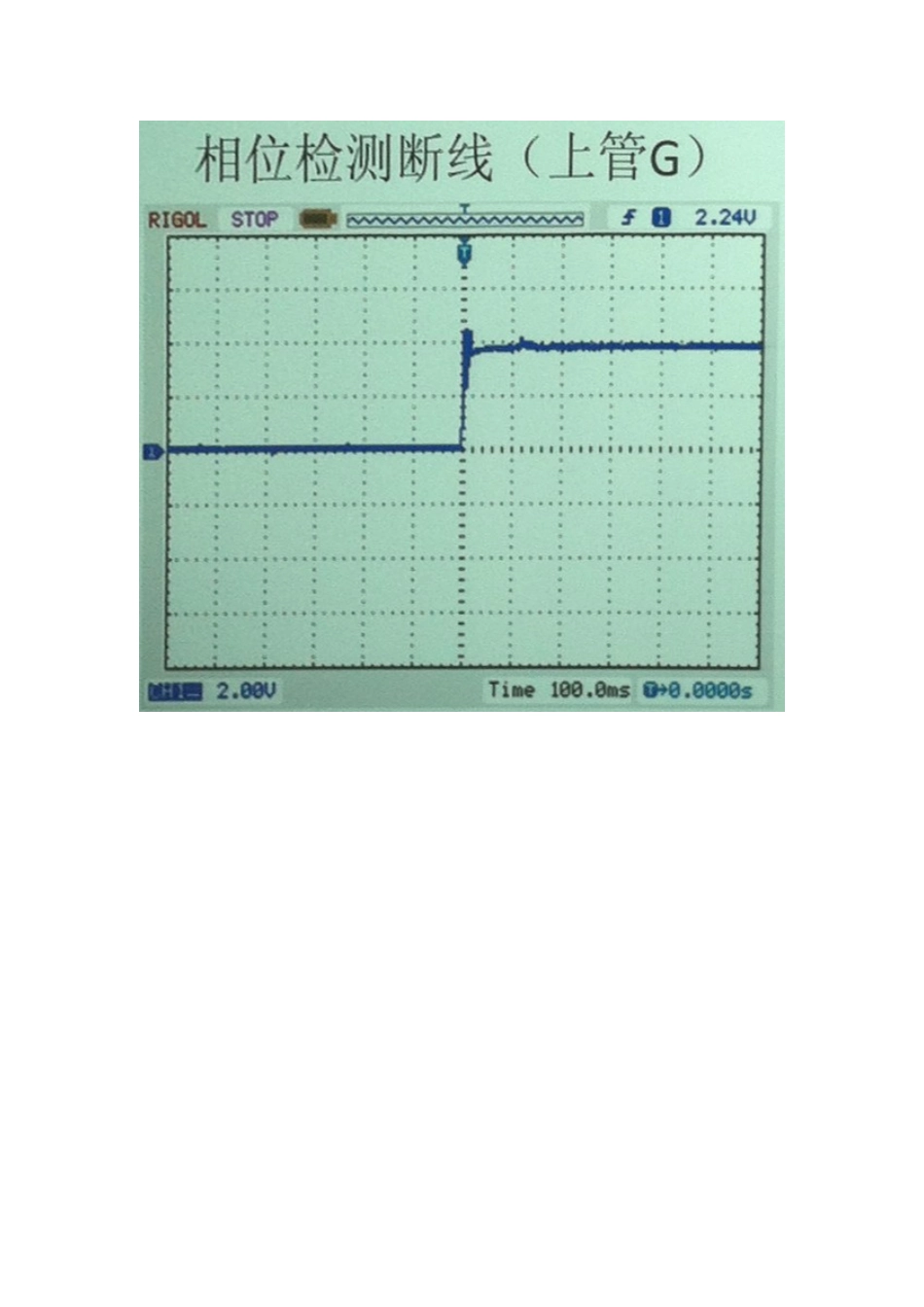

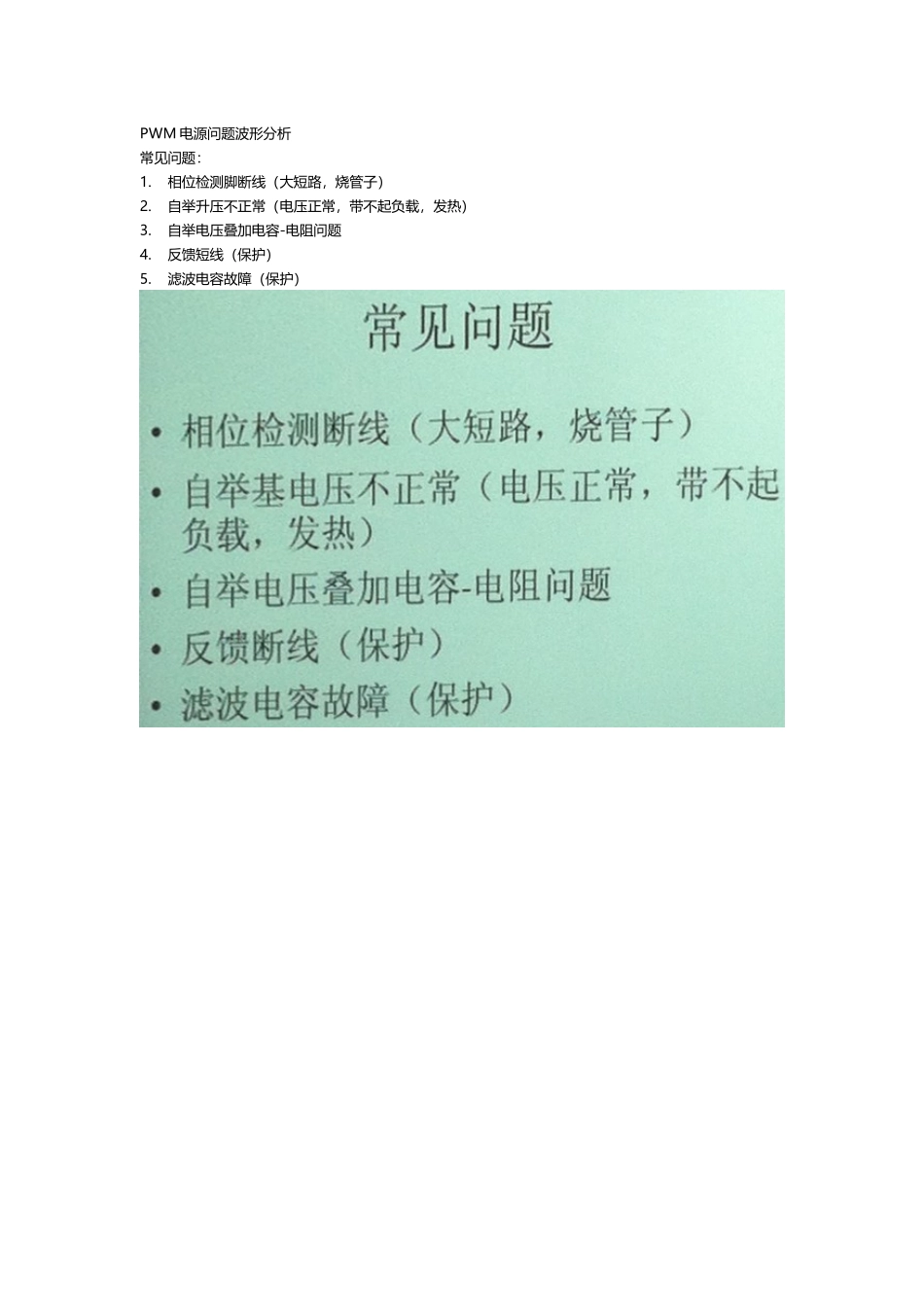

PWM电源问题波形分析常见问题:1.相位检测脚断线(大短路,烧管子)2.自举升压不正常(电压正常,带不起负载,发热)3.自举电压叠加电容-电阻问题4.反馈短线(保护)5.滤波电容故障(保护)PWM维修注意事项:1.有没有缺少芯片2.检查有无开关MOS管3.有没有缺少电容4.有没有缺少电感5.有没有缺少电阻6.其它部分缺件不允许上电:1.上管装了,下管没装2.反馈、检测开路3.芯片没装4.相位检测开路
