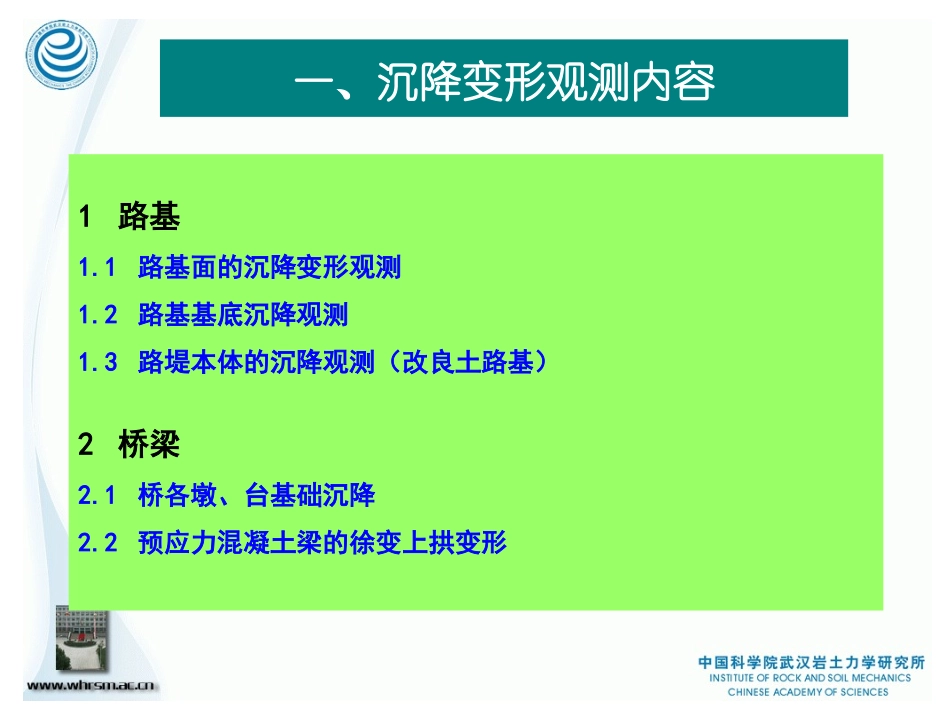

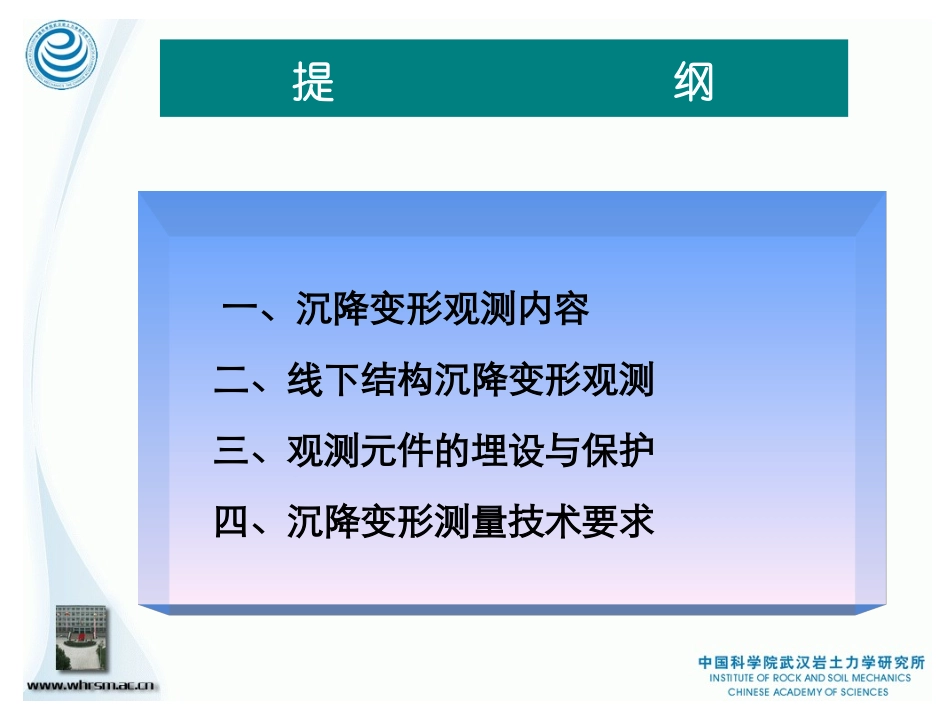

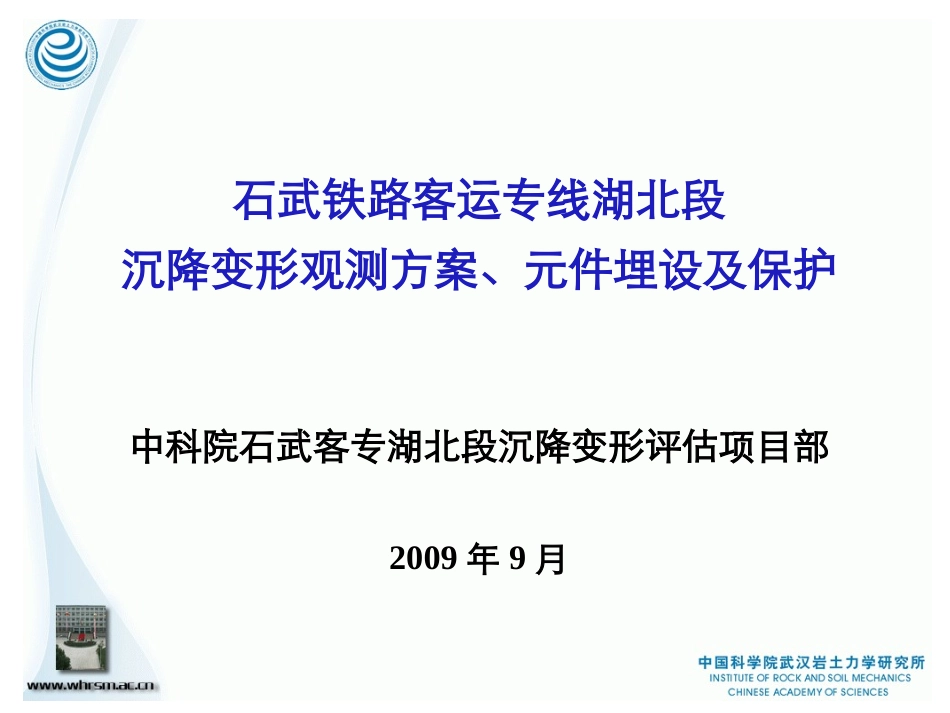

石武铁路客运专线湖北段沉降变形观测方案、元件埋设及保护中科院石武客专湖北段沉降变形评估项目部2009年9月一、沉降变形观测内容二、线下结构沉降变形观测三、观测元件的埋设与保护四、沉降变形测量技术要求提纲1路基1.1路基面的沉降变形观测1.2路基基底沉降观测1.3路堤本体的沉降观测（改良土路基）2桥梁2.1桥各墩、台基础沉降2.2预应力混凝土梁的徐变上拱变形一、沉降变形观测内容3涵洞1.1涵洞基础沉降1.2洞顶路基沉降4隧道隧道口仰拱、隧道一般地段和不良、复杂地址区段沉降5过渡段路桥、路隧、路涵、堤堑过渡段沉降一、沉降变形观测内容二、线下结构沉降变形观测1路基1.1观测断面及观测点的设置原则（1）路基沉降观测应以路基面沉降和地基沉降观测为主。沉降变形观测断面应根据不同的地基条件，不同的结构部位等具体情况设置；测点的设置位置应满足设计要求，同时还应针对施工掌握的地质、地形等情况调整或增设。（2）路基面和地基沉降观测点应设在同一横断面上。（3）路基面观测断面沿线路方向的间距一般不大于50m,地势平坦、地基条件均匀良好的路堑、高度小于5m的路堤可放宽到100m；地形、地质条件变化较大地段应适当加密观测断面。（4）测点及元器件的埋设位置应符合设计要求，且标设准确、埋设稳定。二、线下结构沉降变形观测1.2观测断面及观测点的设置及元件布设观测断面的设置及观测断面的观测内容、元件的布设应根据地形、地质条件、地基压缩层厚度、路堤高度、地基处理方法、堆载预压等具体情况，结合沉降预测方法和工期要求具体确定。分以下几种布设形式：二、线下结构沉降变形观测（1）路堤填高＜3m，且地基压缩层厚＜5m地段序号观测内容观测元件观测点数量断面间距附注1路基面沉降观测观测桩3个/断面50m地势平坦、地基条件良好地段可100m2基底沉降观测沉降板1个/断面200m根据工点工期等具体情况适当增设二、线下结构沉降变形观测（1）路堤填高＜3m，且地基压缩层厚＜5m地段低路堤沉降观测剖面元件布设示意图二、线下结构沉降变形观测（2）路堤下地基压缩层厚≥5m地段及路堤填高≥3m、地基压缩层厚＜5m地段序号观测内容观测元件观测点数量断面间距附注1路基面沉降观测观测桩3个/断面50m地势平坦、地基条件良好地段、高度小于5m路堤地段可100m2路堤基底沉降观测沉降板1～2个/断面50～100m地基面横坡大于1：5时，每个断面埋设2个3路堤基底全断面沉降观测剖面沉降管1个/断面一般地段和各类过渡段路基25％的剖面埋设剖面沉降管作校核剖面，校核剖面基底同时布置沉降板与剖面沉降管4改良土填土沉降观测单点沉降计1个/断面200m根据改良土工点、土质等具体情况，且改良土路堤填高大于5m时适当增设二、线下结构沉降变形观测高路堤沉降观测剖面元件布设示意图（2）路堤下地基压缩层厚≥5m地段及路堤填高≥3m、地基压缩层厚＜5m地段二、线下结构沉降变形观测改良土路堤沉降观测剖面元件布设示意图（2）路堤下地基压缩层厚≥5m地段及路堤填高≥3m、地基压缩层厚＜5m地段二、线下结构沉降变形观测（3）路堤加载预压地段路基面沉降观测在路提填筑到基床底层表面后，在基床底层表面两侧设观测桩，在路基面中间设沉降板后，加载预压进行沉降观测。待预压卸除基床表层填筑后，在路基面两侧及线路中心设置沉降观测桩。加载预压路堤沉降观测剖面元件布设示意图二、线下结构沉降变形观测（4）土质路堑地段土质路堑(含基岩全风化层)一般地段只设路基面沉降观测桩2-3个/断面，断面间距50m，地势平坦、地基条件良好地段间距100m。路堑地段沉降观测剖面元件布设示意图二、线下结构沉降变形观测（4）土质路堑地段当地基地层为红黏土、膨胀土时，同时在换填底面埋设单点沉降计观测地基沉降或隆起情况。膨胀土路堑地段沉降观测剖面元件布设示意图二、线下结构沉降变形观测1.3观测频次观测阶段观测频次填筑或堆载一般1次/天沉降量突变2～3次/天两次填筑间隔时间较长1次/3天堆载预压或路基施工完毕第1个月1次/周第2、3个月1次/10天3个月以后1次/2周6个月以后1次/月无碴轨道铺设后第1个月1次/2周第2、3个月1次/月3～12个月1次/3月二、线下结构沉降变形观测1.5轨道铺设后沉降观测点的移设及观测频...
