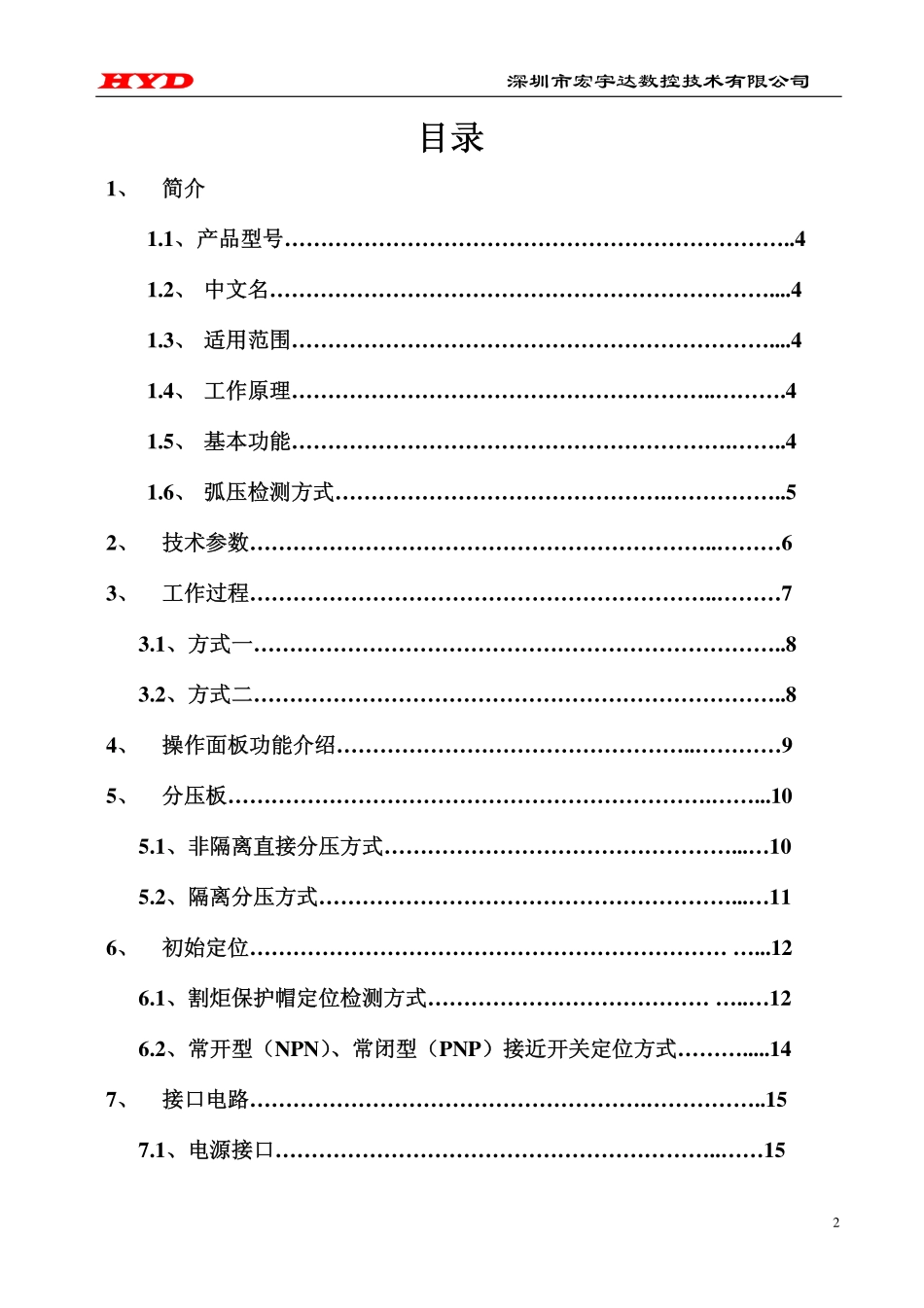

XPTHC-100弧压调高控制器使用说明书深圳市宏宇达数控技术有限公司2007-05-05HYD深圳市宏宇达数控技术有限公司2目录1、简介1.1、产品型号……………………………………………………………..41.2、中文名……………………………………………………………....41.3、适用范围…………………………………………………………....41.4、工作原理…………………………………………………..……….41.5、基本功能…………………………………………………….……..41.6、弧压检测方式……………………………………….……………..52、技术参数………………………………………………………..………63、工作过程………………………………………………………..………73.1、方式一………………………………………………………………..83.2、方式二………………………………………………………………..84、操作面板功能介绍…………………………………………..…………95、分压板………………………………………………………….……...105.1、非隔离直接分压方式…………………………………………...…105.2、隔离分压方式…………………………………………………...…116、初始定位……………………………………………………………...126.1、割炬保护帽定位检测方式……………………………………..…126.2、常开型（NPN）、常闭型（PNP）接近开关定位方式……….....147、接口电路……………………………………………….……………..157.1、电源接口……………………………………………………..……15HYD深圳市宏宇达数控技术有限公司37.2、割炬升降接口………………………………………………….…157.3、连接到等离子的接口…………………………………….………177.4、连接到数控的接口…………………………………….…………177.5、接近开关初始定位接口………………………………….………187.6、电流反馈设置…………………………………….………………188、控制接线……………………………………………………………..198.1、保护帽定位接线图………………………………………..………198.2、接近开关/开关定位接线图…………………………….………...20HYD深圳市宏宇达数控技术有限公司41、简介1.1、产品型号：XPTHC-1001.2、中文名：弧压高度控制器1.3、适用范围：具有恒流特性的或在一定电压范围内具有恒流特性的等离子切割机的割炬高度控制，适用于绝大多数的进口或国产机型。1.4、工作原理：XPTHC-100等离子弧压高度控制器的原理就是利用等离子电源的基本恒流的特性，通过检测等离子弧电压的变化来检测等离子切割过程的割炬高度变化，实现对切割割炬的高度控制。1.5、基本功能：A、自动初始定位：分为保护帽检测方式和开关定位检测方式，开关定位方式又分为常开型定位和常闭型定位，开关定位可用NPN型接近开关（常开型）或PNP型接近开关（常闭型）来实现。B、割炬防撞：任何状态割炬碰到钢板后，检测电路动作时，将使割炬提升到初始定位高度。C、自动高度控制。D、给定弧压与实际弧压显示监控功能：在起弧前显示给定弧压，在起弧后经过穿孔延时后显示实际弧压。E、所有自动定位方式的水上切割、水下切割功能：其中的保护帽定位的水下切割方式为本公司首创。但使用保护冒定位的功能需客户订货时指定，否则，常规订货不含该功能。F、不进行定位时的割炬提升起弧：当不使用自动初始定位时，可直接使割炬下降碰到钢板，在进行起弧操作时，割炬会自动提升脱离钢板，离开钢板的高度可通过SET-IHS电位器进行设置。G、开机与断弧提升功能：在开机和断弧后，控制器会自动使割炬向上动作2秒钟，这一点请用户在调试时注意，以免损坏限位开关和切割小车。H、弧压使能输出：通过设置面板上的SET-PIERE电位器，延时输出该信号，该信HYD深圳市宏宇达数控技术有限公司5号是通过检测是否有弧压来实现的，输出的信号是开关量。I、手动操作功能：可在操作面板上实现自动、手动上升、下降、初始定位测试、起弧测试等功能J、自动操作：切割程序发出起弧信号后，弧压调高自动完成初始定位—起弧—弧压使能信号。...
