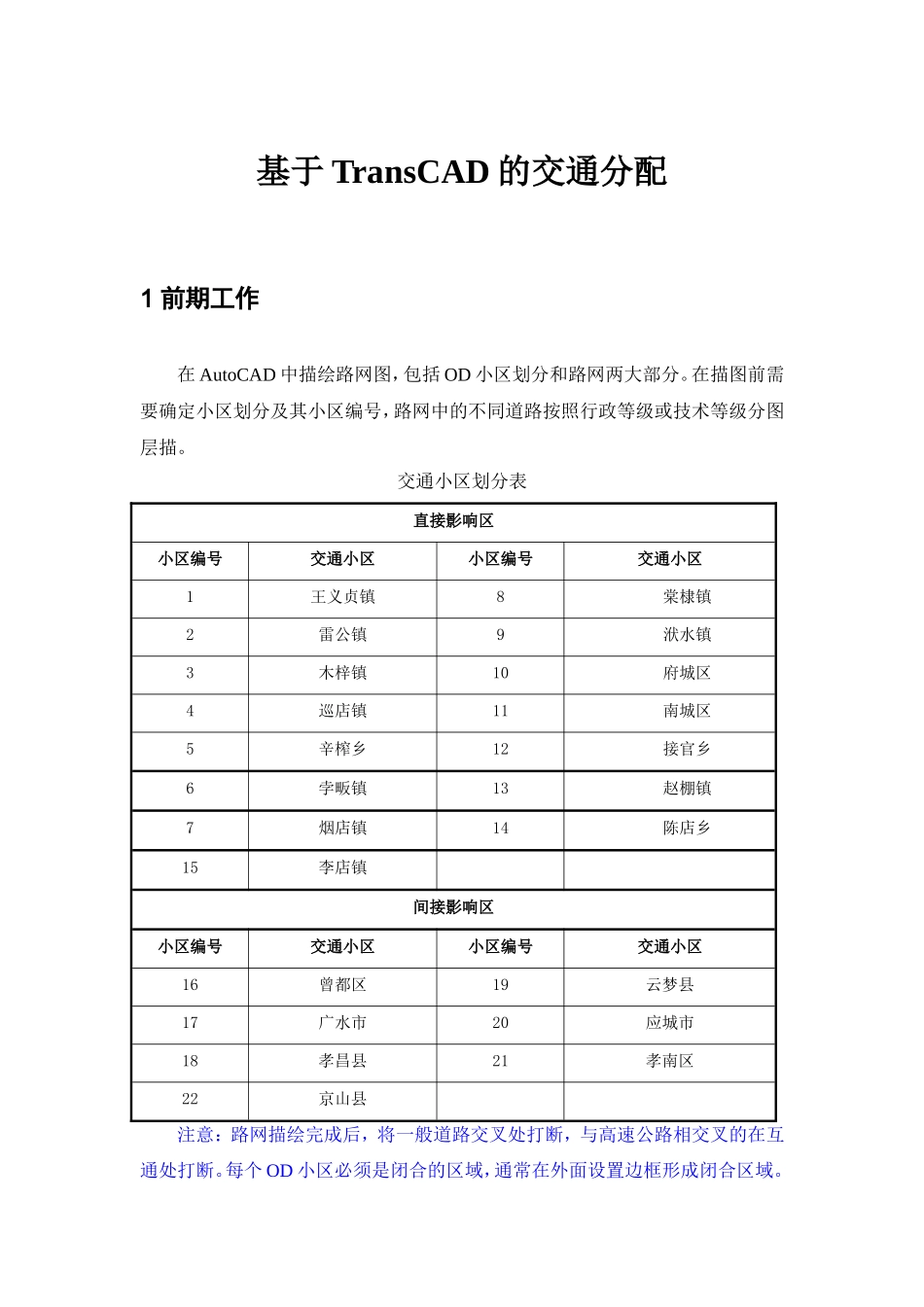

基于TransCAD的交通分配1前期工作在AutoCAD中描绘路网图，包括OD小区划分和路网两大部分。在描图前需要确定小区划分及其小区编号，路网中的不同道路按照行政等级或技术等级分图层描。交通小区划分表直接影响区小区编号交通小区小区编号交通小区1王义贞镇8棠棣镇2雷公镇9洑水镇3木梓镇10府城区4巡店镇11南城区5辛榨乡12接官乡6孛畈镇13赵棚镇7烟店镇14陈店乡15李店镇间接影响区小区编号交通小区小区编号交通小区16曾都区19云梦县17广水市20应城市18孝昌县21孝南区22京山县注意：路网描绘完成后，将一般道路交叉处打断，与高速公路相交叉的在互通处打断。每个OD小区必须是闭合的区域，通常在外面设置边框形成闭合区域。上述AutoCAD描图工作完成之后，将CAD图另存为最低版本（R12/LT2DXF），同样的底图另存为两份，分别命名为“某地面层”和“某地线层”。提示：面层和线层是TransCAD中的命名方式，面层是OD小区所在图层，线层是道路所在图层。2TransCAD底图导入与路网创建1）导入面层打开TransCAD软件，将“某地面层”文件直接拖至TransCAD界面中，弹出如下窗口：第一个红框：选择图层，如果要选择多个图层时，可以按着Ctrl键分别选择。第二个红框：选中“Area”，去掉上面方框的勾选。点击“Coordinate”，弹出窗口：按照上图所示位置选择相应选项，然后两个“OK”，选择存储位置，命名为“面层”，完成导入。注意：新建独立文件夹将交通分配的相关文件存储。点击工具栏标签图标，弹出标签显示对话框，Field：选择ID，下面可改变字体大小和颜色。然后OK，如下图所示。点击工具栏数据表图标，弹出面层数据窗口：选择ID列，右键选SortIncreasing按升序排列。TransCAD自动生成的ID号通常与自定的小区编号不一致，可通过修改数据表中小区ID与自定编号一致。面层导入完成。2）导入线层同样，将“某地线层”文件拖入TransCAD界面中，弹出导入对话框：第一个红框：按着Ctrl键，选“高速公路、国道、省道、县道”图层，第二个红框：选中“Line”。然后点击“Coordinates”，与面层设置相同。然后两次OK，选择保存位置，命名为“线层”。选择“Tools—MapEditing—CheckLinelayerConnectivity”，检查线层连接。阈值可输入1或0.5，然后OK。若检查结果显示有红色或黄色点，表示点位存在问题，可对照CAD原图修改，一般是没有打断或未连接上，对应修改即可，再次导入检查，直到没有问题点。点击工具栏数据表图标，弹出线层数据表窗口，选择Layer列，右键选SortIncreasing按升序排列：然后选择“Dataview---ModifyTable”，弹出数据表修改窗口，在DATAVIEW里面建立velocity、time、capacity属性列，其中velocity为各道路的设计车速须根据实际情况输入，time列则通过length/velocity进行赋值，capacity为道路通行能力，根据不同等级道路输入。速度和通行能力数据类型选择整数型（Integer），时间数据类型选择Real型，小数点2位或3位。数据输入完成后，数据表如下图所示。线层导入完成。3）图层合并以面层为当前层，选择工具栏图层图标，选择AddLayer添加图层，浏览到线层文件，点Close完成添加。4）点层设置点层通常是隐藏的，需要在图层管理器中进行设置，选择工具栏图层图标，选中Endpoint层，点ShowLayer显示点层。以点层为当前层，在其DATAVIEW中新建一列存放小区号，选择Dataview—ModifyTable，新建属性列centriod，数据类型为整数型。以面层为当前层，使用connect建立面层与线层的联系：Tools—mapediting—connect，注意选项设置。将CONNECT后出现的连接线长度和时间属性都设为很小，但不能等于0；将通行能力设为很大。对代表小区的endpoint做选择集，以endpoint为当前层，选择（selectionbycondition），设置选择条件。SetName：命名为xingxin（形心），选择区间为小区数目，当前小区数为9。5）创建路网以线层为当前层创建网络，通过Networks/Paths—Create创建路网，设置如下图。点击OK，选择保存位置，命名为“某地路网”。6）生成阻抗矩阵创建路网完成后，通过Networks/Paths—Multipaths生成阻抗矩阵，具体步骤为：选择Networks/Paths-MultiplePaths弹出MultiplePaths对话框：第一个...
